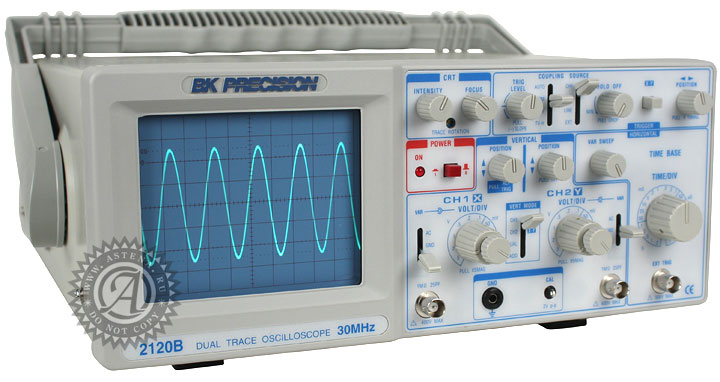

Двухканальный осциллограф BK Precision 2120B, 30 МГц
Особенности осциллографа 2120B
Чувствительность 5 мВ/деление в одноканальном или двухканальном режиме работы
Режимы развертки AUTO/NORM с запуском TV-H, TV-V и источником синхронизации от сети
Развертка с 23 калиброванными ступенями с растяжкой x10
Компактная миниатюрная конструкция
Осциллограф 2120B BK Precision, США
Характеристики осциллографа 2120B
| Параметры | Значения | ||
|---|---|---|---|
| Вертикальное отклонение (канал 1 и канал 2) | |||
| Чувствительность | от 5 мВ/дел. до 5 В/дел., от 1 мВ/дел. до 1 В/дел. с усилением x 5 | ||
| Делитель | 10 ступеней с шагом 1-2-5. Управление с помощью верньерапредусматривает полную регулировку между ступенями. | ||
| Погрешность | ± 3%, ± 5% при x 5 | ||
| Входное сопротивление | 1 МОм ± 2% | ||
| Входная емкость | 25 пФ ± 10% пФ | ||
| Полоса пропускания | от 5 мВ до 5 В/дел., DC - 30 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ) | ||
| Время нарастания | 12 нс (выброс не более 5%) | ||
| Рабочие режимы | CH 1: Канал 1, один луч | ||
| CH 2 | Канал 2, один луч | ||
| ALT | Два луча, попеременно | ||
| CHOP | Два луча, поочередно | ||
| ADD | Алгебраическая сумма Канал 1+ Канал 2 | ||
| Обращение полярности | Только Канал 2 | ||
| Макс. вход. напряжение | 400 В (DC + AC от пика до пика) | ||
| Развертка | |||
| Скорость развертки | от 0,1 мкс/дел. до 2 с/дел., 20 ступеней из ряда 1-2-5, управление с помощью верньерапредусматривает полную регулировку времени развертки между ступенями | ||
| Погрешность | ± 3% | ||
| Растяжка развертки | x 10 | ||
| Синхронизация | |||
| Режимы | Авто (свободный ход) или ждущий, TV-H, TV-V | ||
| Источники | Канал 1, Канал 2, Сеть, Переменный, Внешний | ||
| Макс. напряжение при внешнем запуске | 300 В (DC + AC от пика к пику) | ||
| Связь по входу сигнала запуска | AC от 30 Гц до 30 МГц | ||
| TV-H | Используется для запуска по кадровому синхроимпульсу TV-сигнала | ||
| TV-V | Используется для запуска по строчномусинхроимпульсу TV-сигнала | ||
| Чувствительность синхронизации | |||
| Фильтр | Полоса пропускания | Внут. | Внеш. |
| AUTO | 100 Гц – 30 МГц | 1,5 дел | 100 мВ |
| Norm | DC – 30 МГц | 1,5 дел. | 100 мВ |
| TV-V | 20 Гц – 1 кГц | 0,5 дел. | 100 мВ |
| TV-H | 1 кГц – 100 кГц | 0,5 дел | 100 мВ |
| Горизонтальное отклонение (вход через канал 2) | |||
| Режим X-Y | |||
| Канал 2 | Ось Y | ||
| Чувствительность | Такая же, как по вертикальному каналу 1 | ||
| Входной импеданс | Такой же, как по вертикальному каналу 1 | ||
| Полоса пропускания | Обычно, 0 – 1 МГц (- 3 дБ) | ||
| Разность фаз X-Y | 3° или меньше при частоте 50 кГц | ||
| Макс. вход. напряжение | Такое же, как по вертикальному каналу 2 | ||
| ЭЛТ | |||
| Тип | Прямоугольный, свнутренней масштабно й сеткой | ||
| Рабочая область | 8 x 10 дел. (1 дел. = 1 см) | ||
| Ускоряющее напряжение | 2 кВ | ||
| Люминофор | P31 | ||
| Поворот луча | Электрический, регулируется с передней панели | ||
| Другие характеристики | |||
| Калибровочный сигнал | 1 кГц (± 10%) положительный меандр, 2 В пик-пик, ±3% | ||
| Условия эксплуатации | |||
| Температура, при которой гарантируются параметры | 10°sup> - 35°С при относительной влажности ≤ 85% | ||
| Работа на полной мощности | 0° - 40°С при относительной влажности ≤ 85% | ||
| Хранение | -20° - 70°С | ||
| Питание | 100/120/220/240 В ± 10%, 50/60 Гц, примерно 40 Вт | ||
| Размеры (В x Ш x Г) | 180 x 370 x 440 мм | ||
| Масса | 7,8 кг | ||
| Гарантия | 2 года | ||
| Принадлежности | |||
| Входит в комплект поставки: | Руководство по эксплуатации, два пробника PR-33Ax1/x10 или эквивалентные, шнур питания постоянного тока, запасной предохранитель. | ||
| Под заказ: | Детекторная головка PR-32А, пробник PR-37Ax1/x10/REF, пробник PR-100Ax100, высоковольтный пробник PR-55 x 1000, сумка для переноски LC-210A | ||
