33210A



Генератор 33210A Agilent Technologies


Генератор сигналов специальной и произвольной формы 33210A (Keysight Technologies, США)

Модель дополняет хорошо известное на рынке семейство генераторов Agilent, которое включает генераторы 33220A и 33250A с более высокими характеристиками и более широким диапазоном частот.

Передняя панель обладает дружественным интерфейсом и позволяет быстро настраивать прибор и генерировать различные формы сигналов без дополнительного программирования. Для создания более сложных сигналов компания Agilent Technologies предлагает опцию 002, которая позволяет модернизировать прибор до генератора сигналов с глубиной памяти 8 Квыб., частотой дискретизации 50 Мвыб./с и разрешением 14 бит.

Прибор Agilent 33210A — идеальное решение для разработчиков и инженеров, которым требуются низкочастотные сигналы высокой точности.

Основные характеристики генератор 33210A Agilent Technologies:

  • Использование прямого цифрового синтеза
  • Диапазон частот для синуса и меандра 1 мГц – 10 МГц
  • Разрешение по частоте 1 мГц
  • Формы сигнала: пила, треугольник, шум, постоянное смещение, импульс с переменной длительностью фронта и т.д
  • Разрядность ЦАП 12 бит
  • Частота дискретизации 50 МГц
  • Память формы сигнала 8000 точек
  • Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
  • Интерфейс LAN LXI-C Ethernet 10/100, USB 2.0, GPIB

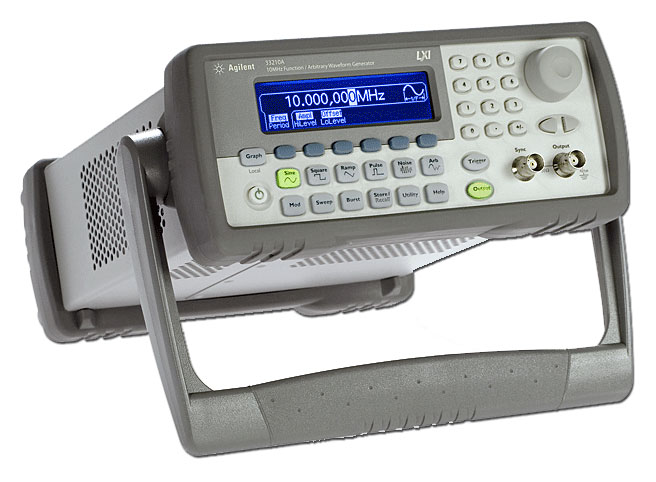

Генератор 33210A Agilent Technologies

Генератор 33210A Agilent Technologies

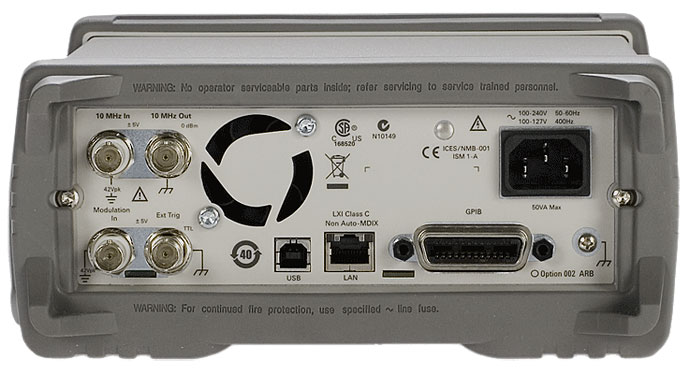

33210A. Задняя панель

33210A. Задняя панель



Более подробная информация о генераторе сигналов Agilent 33210A скачать... (127 Kb, англ., pdf)
Производитель генератора 33210A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные 33210A

Параметры Значения
Выходные параметры Частотный диапазон 1 мГц - 10 МГц
Разрешение 1 мГц
Выходной уровень 10 мВ…10 В пик-пик на нагрузке 50 Ом
Синусоида Погрешность установки уровня на 1 кГц ± (1%+1 мВ)
Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц,
0,2 дБ для частот от 100 кГц до 5 МГц,
0,3 дБ для частот от 5 МГц до 10 МГц.
Коэффициент гармоник ≤-70 дБн (0,04%) от 0 до 20 кГц,
< -65 дБн от 20 кГц до 100 кГц,
< -50 дБ от 100 кГц  до 1 МГц,
< -40 дБн от 1 МГц до 10 МГц
Постоянное смещение Диапазон (пик. знач. AC+DC) ±5 В на нагрузке 50 В
Погрешность установки ±2%
Меандр Частотный диапазон 1 мГц - 10 МГц
Время нарастания/спада < 20 нс
Выброс < 2%
Перестраиваемая скважность 20% - 80% (до 5 МГц),
40% - 60% (до 10 МГц)
Погрешность установки скважности ±1%
Джиттер 1 нс
Пила, треугольник Диапазон частот 1 мГц – 100 кГц
Нелинейность < 0,1%
Перестраиваемая скважность 0,0% – 100,0%
Импульс Диапазон частот 1 мГц – 5 МГц
Длительность импульса От 40 нс
Перестраиваемое время нарастания От 20 до 100 нс
Выброс < 2%
Джиттер 300 пс
Шум Полоса частот (белый шум) 7 МГц
АМ, ЧМ Формы несущей Синус, меандр
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц)
Девиация частоты До 5 МГц (пиковая)
Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
Общие данные Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Габаритные размеры 261 х 104 х 303 мм
Масса 3,4 кг
Комплект поставки Сетевой шнур (1), руководство по эксплуатации, ПО, USB или RS-232 кабель
