33250A



Генератор сигналов специальной и произвольной формы 33220A


Генератор сигналов специальной и произвольной формы 33220A (Keysight Technologies, США)

33250A. Основные данные:
10 стандартных форм сигнала, включая синусоидальный и прямоугольный до 80 МГц
Сигналы произвольной формы с частотой дискретизации 200 МГц
Коэффициент нелинейных искажений менее 0,04 % и неравномерность выходного напряжения не более ± 0,1 дБ
Программа IntuiLink Waveform Editor для создания сигналов

Генератор сигналов сложной/произвольной формы Agilent 33250А предоставляет пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы с 14-битовым разрешением по уровню и частотой дискретизации 200 МГц. Кроме того, можно генерировать импульсные сигналы с частотой до 50 МГц и управляемой длительностью фронта.
Начав с сигналов, с которыми предположительно должен работать испытуемый объект, затем можно добавлять к ним шумы, гармоники, негармонические составляющие и другие помехи и наблюдать, насколько правильно реагирует на них объект измерения. Проводя испытания на реалистичных сигналах, можно удостовериться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях, прежде чем потребитель запустит их в эксплуатацию.
Возможности внутренней модуляции и свипирования частоты по линейному или логарифмическому закону еще больше расширяют круг испытаний без привлечения дополнительного генератора. Возможность подключения внешнего опорного тактового генератора улучшает стабильность частоты, позволяя в то же время генерировать сигналы с прецизионным фазовым сдвигом, обеспечивать фазовую синхронизацию по сигналу другого генератора 33220А или 33250А или по стандарту частоты 10 МГц.

память сигналов

Генератор может запомнить до четырех сигналов произвольной формы

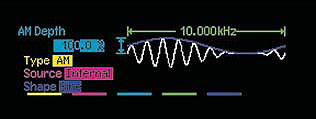

графический режим

Графический режим дисплея в генераторе 33250А упрощает процедуру создания сигнала произвольной формы



Программа IntuiLink Waveform Editor 1.4 для создания сигналов

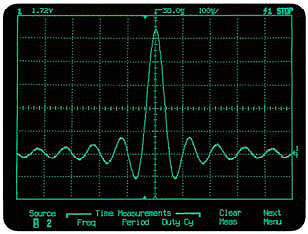

Программа IntuiLink Wаveform Editor - мощное средство для создания сигналов произвольной формы. Данные формы сигнала могут быть импортированы из файла, либо захвачены с использованием поддерживаемого осциллографа компании Agilent. Сигналы можно изменять, либо создавать с нуля с помощью мощного редактора формы сигналов. Эта программа позволяет создавать сигналы на ПК с использованием графических средств, импортировать данные формы сигналов в ПК, изменять их и пересылать из ПК в генератор. Пользователь может расширить возможности программы IntuiLink Wаveform Editor с помощью одной или нескольких дополнительных программ (add-in).
Производитель генератора 33250A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные 33250A

Параметры Значения
Диапазон частот (синус, прямоугольный) 80 МГц
Стандартные формы сигнала Синус, прямоугольный, импульсный треугольный, пилообразный, шумовой, sin(x)/x, с экспоненциальным фронтом и срезом, кардиосигнал, постоянное напряжение
Сигналы произвольной формы от 1 до 64К точек (12 бит)
Частота дискретизации 200 МГц
Модуляция АМ, ЧМ, Чмн (все внутр./внеш.), пакетная
Свипирование частоты линейное или логарифмическое, вверх или вниз
Вход внешнего опорного генератора Стандартно
Диапазон захвата частоты1 10 МГц ± 35 кГц
Частота внутреннего генератора: 10 МГц
Интерфейсы (стандартно) GPIB, RS-232
Гарантия 1 год
Информация для заказа
Генератор сигналов сложной/произвольной формы Agilent 33250А, 80 МГц
