Вольтметр прецизионный 3458A



Вольтметр прецизионный 3458A


Вольтметр прецизионный 3458A (Agilent Technologies, США)

Основные данные 3458A
  • Разрешающая способность 10 нВ при измерении напряжения постоянного тока (8.5 разрядов)
  • Погрешность измерения напряжения постоянного тока за год: 0,0008% (0,0004% - по дополнительному заказу)
  • Погрешность передачи размера единицы от эталона при измерении напряжения постоянного тока: 0,000005%
  • Cкорость измерения - 100000 отсчетов/с (4.5 разрядов)
  • 2- и 4-проводные схемы измерения сопротивления с компенсацией смещения
  • Непревзойденные возможности измерения напряжения переменного тока
Цифровой 8.5-разрядный мультиметр 3458A
Когда испытания требуют как точности, так и скорости измерения, 3458A предлагает скорости преобразования до 100000 отсчетов, а также 110 автоматических переключений пределов измерений и более 340 возможных изменений установок за секунду. В случае приоритета точности измерений следует установить разрешающую способность 8.5 разрядов, тогда погрешность преобразования составит 0,00001%. Кроме того, для улучшения точности измерения, имеется широкий набор математических функций и функций фильтрации.

Измерение напряжения постоянного тока

5 пределов: 0,1 В; 1 В; 10B; 100 B; 1000 В
Разрешение от 8.5 до 4.5 разрядов
До 100000 отсчетов/с (при разрешении 4.5 разряда)
Максимальная чувствительность: 10 нВ
Погрешность за 24 часа: 0,00006%
Погрешность за год: 0,0008% (0,0004% - по дополнительному заказу) Погрешность передачи размера единицы от эталона/линейность: 0,000005%

Измерение сопротивления
9 пределов: от 10 Ом до 1 ГОм
2- и 4-проводные схемы измерения с компенсацией смещения
До 50000 отсчетов/с (5.5 разряда)
Максимальная чувствительность: 10 мкОм.
Погрешность за 24 часа: 0,00022%

Измерение напряжения переменного тока
6 пределов: 10 мВ; 100 мВ; 1 В; 10B; 100 B; 1000 В
Диапазон частот: от 1 Гц до 10 МГц
До 50 отсчетов/с
Выбор метода измерения: аналоговое преобразование сигнала в среднеквадратическое значение, метод синхронных выборок или метод случайных выборок
Наименьшая погрешность измерения: 0,010%

Измерение силы постоянного тока
8 пределов: от 100 нА до 1 A
До 1350 отсчетов/с (5.5 разрядов)
Максимальная чувствительность: 1 пА
Погрешность за 24 часа: 0,0014%

Измерение силы переменного тока
5 пределов: 100 мкА; 1 мА; 10 мА; 100 мА; 1 A
Диапазон частот: от 10 Гц до 100 кГц
До 50 отсчетов/с
Погрешность за 24 часа: 0,05%

Измерение частоты и периода
Используются пределы измерения напряжения переменного тока или силы переменного тока
Диапазон измерения частоты: от 1 Гц до 10 МГц
Диапазон измерения периода: от 100 нс до 1 с
Погрешность измерения частоты и периода: 0.01%
Открытый или закрытый вход

Максимальные скорости измерения
100000 отсчетов/с (4.5 разрядов)
50000 отсчетов/с (5.5 разрядов)
6000 отсчетов/с (6.5 разрядов)
60 отсчетов/с (7.5 разрядов)
6 отсчетов/с (8.5 разрядов)

Выборочные скорости выполнения операций
Пересылка отсчетов по шине GPIB или во внутреннюю память: 100000 отсчетов/с
Автоматическое переключение пределов: 110/с
Переключение функций или пределов: 340/с
Возможность постобработки данных, запомненных во внутренней памяти

Принадлежности, входящие в комплект поставки
Набор измерительных щупов с пробниками, cетевой шнур, руководство по эксплуатации, руководство по калибровке, справочное руководство по работе с передней панелью, краткое справочное руководство, сертификат калибровки, запасные предохранители, трафареты для клавиатуры.
Принадлежности, поставляемые по дополнительному заказу
11058A. Пара измерительных проводников с малой термо-ЭДС (вилка Banana - вилка Banana), 0,9 м
11059A. Набор кельвиновского пробника (4 проводника длиной 1 м каждый)
11062A. Набор кельвиновских зажимов (2 зажима в комплекте)

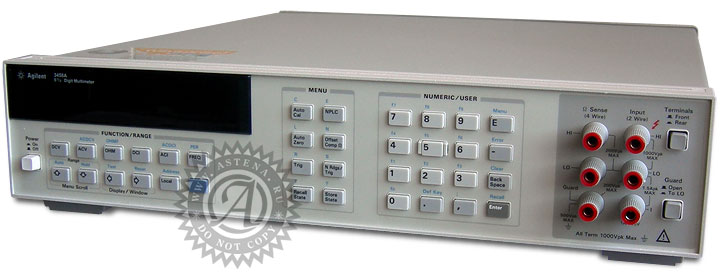

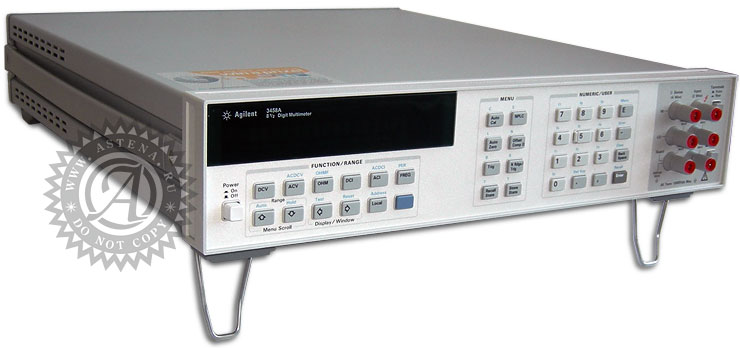

Вольтметр 3458A

Вольтметр 3458A

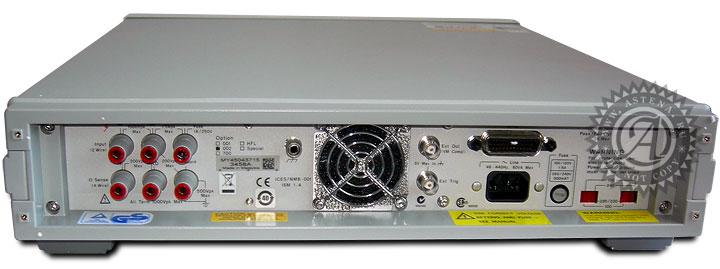

Задняя панель вольтметра 3458A

Вольтметр прецизионный 3458A. Задняя панель.

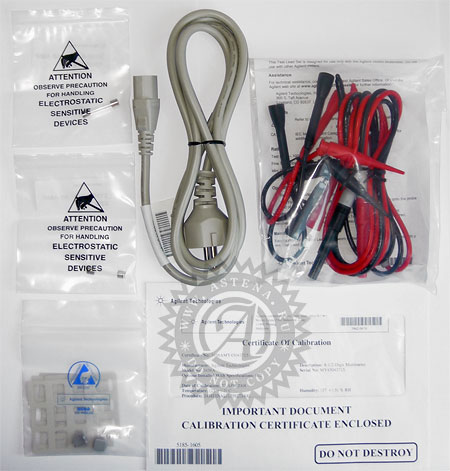

Комплект поставки прецизионного мультиметра 3458A

Комплект поставки прецизионного мультиметра 3458A


Техническая документация к мультиметру 3458A

Техническая документация к мультиметру 3458A


Производитель вольтметра 3458A - компания Agilent Technologies (США)
Agilent Technologies




Технические данные 3458A

Параметры Значения
(приведены значения для отдельных установок прибора; для получения полной информации следует обращаться по адресу в сети Интернет www.agilent.com/find/test)
Погрешность измерения напряжения постоянного тока (1 год, предел 10 В ) ±(0,0008 % от отсчета + 0,000005 % от предела)
±(0,0004 % от отсчета + 0,000005 % от предела) [1]
Погрешность измерения напряжения перемен. тока, СКЗ (1 год, предел 10 В) ±(0,007 % от отсчета + 0,002 % от предела)
Погрешность измерения сопротивления (1 год, 4-пров. подключение, предел 100 кОм) ±(0,001 % от отсчета + 0,00005 % от предела)
при измерительном токе 50 мкА.
Математические операции Измерение с коррекцией нуля, масштабирование, смещение, усредняющий фильтр, однополюсный фильтр, линеаризация термосопротивления, нормирование результатов в dBm, dB (дБм, дБ), погрешность в %, допусковый контроль, статистика
[1] Вариант комплектации 002 с высокой стабильностью
Пост./ пер. напряжение 0-1000 В (разрешение 10 нВ)
Пост./ пер. ток 0-1 А (разрешение 1 пА)
Сопротивление 0-1 ГОм (разрешение 10 мкОм)
Измерение частоты, периода. Измерение среднеквадратичного значения (true RMS).
Рабочая полоса частот 1 Гц – 10 МГц
Скорость измерений до 100 000 считываний/с
Интерфейс GPIB
Масса 3458A 12 кг
