Extech 382096



3-х фазный анализатор мощности и гармоник 382096 Extech Instruments



3-х фазный анализатор мощности и гармоник 382096 Extech на 1000А (3000A)

Технические характеристики:
Большой ЖК-дисплей с подсветкой, позволяющий просматривать на одном экране до 35 параметров.
Функция True RMS для измерения мощности клещами и одновременного отображения гармоник на дисплее (в порядке от 1 до 99).
Одновременное отображение гармоник и формы сигнала.
Отображение сигнала с указанием пиковых значений (1024 значения/период).
Анализ полного коэффициента гармоник (THD-F).
Отображение значений активной мощности (kW), полной мощности (kVA), реактивной мощности (kVAR) и коэффициента мощности.
Измерение и kWH kVARh.
Максимальная нагрузка (MDkW, MW, kVA, MVA) с возможностью задать период.
Измерение силы тока и напряжения.
Регулируемый коэффициент СТ (от 1 до 600) и VT (от 1 до 3000).
Представление данных в виде диаграмм.
Соотношение несимметричных напряжения или тока (VUR, VIR) и коэффициент несимметричности (d0%, d2%).
Калькуляция значений несимметричного тока через нейтральную линию (In).
Улавливание 28 переходных явлений (включая провалы, выбросы и перебои) с программируемым порогом (%).
Регистратор позволяет фиксировать до 52.428 значений в 1-о фазных 2-х проводных приборах и 17.476 в 3-х фазных 4-х проводных приборах.
Оптически изолированный интерфейс RS-232 с программным обеспечением для загрузки величины сигналов, питания и гармоник.
Категория III-1000V, одобрен СЕ; 1 год гарантии.
Опционально: токоизмерительные клещи на 100А (382097) с размером захвата 30мм или гибкие токоизмерительные клещи на 3000А (382098).

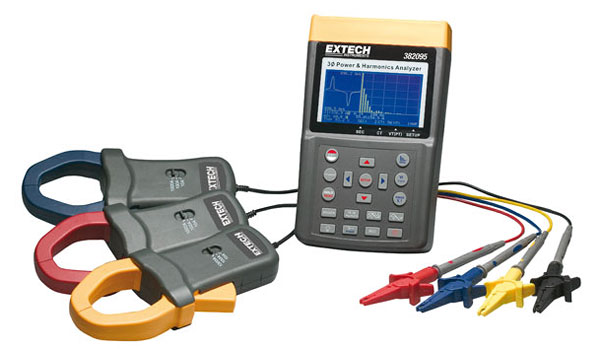

В комплект поставки входят: 3 токоизмерительные клещи на 1000А, 4 контрольных вывода с зажимами типа «крокодил», 8 батареек АА, адаптер АС, программное обеспечение, кабель для подключения к ПК и футляр.

Информация для оформления заказа:
382096…3-х фазный анализатор мощности и гармоник на 1000А (220V)
382000…Контрольные выводы с зажимами типа «крокодил» (4 вывода)
382097…Токоизмерительные клещи на 100А (набор из 3 штук)
382098…Гибкие токоизмерительные клещи на 3000А (набор из 3 штук)

Технические данные Extech 382096

Параметры Значения Базовая точность
ACV (True RMS) 600V ±0,5% показаний
ACA (True RMS) 100A,1000A, 3000A ±0,5% показаний
Активная мощность (kW) 9,999MW ±1% показаний
Полная мощность (kVA) 9999kVA VA=Vrms x Arms
Реактивная мощность (kVAR) 9999kVAR VAR=sqr (VA2-W2)
Коэффициент мощности 0,0 - +1,00 0,1Hz
Частота 45 – 65 Hz ±10
Фаза -180,00 – 00 - +1800 ±2%
Гармоника 1 - 99 ±5%
Коэффициент амплитуды 1,00 – 99,99
Точность пикового напряжения АС ±(5%показаний +30d)
Точность пикового тока АС ±(5%показаний +30d)
Энергия активной мощности (kWh) 0mWh – 999,999kWh
Энергия реактивной мощности (kVARh) 0,0kVARh – 1000MWh
Регистрация данных 52428 значений (1Р2W)/17476 значений (3P4W)
Гарантия/СЕ 1 год / СЕ одобрен
Размеры Прибор: 257 x 155 x 57 мм Клещи: 55мм, шина 64х24мм
Вес Прибор: 1160г, клещи: 600г
