4007DDS

Генератор функций (BK Precision, США)

4007DDS генератор BK Precision

цена 4007DDS BK Precision

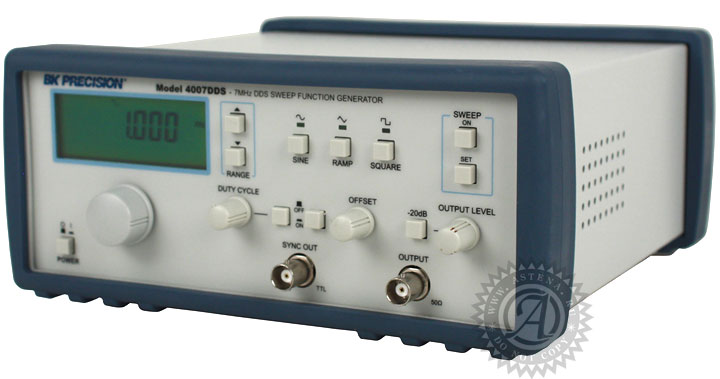

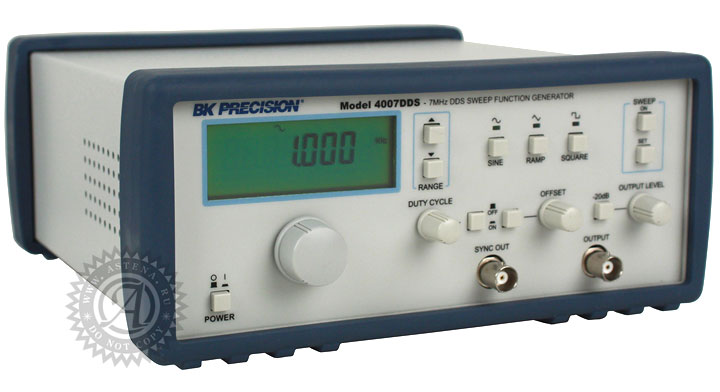

BK Precision 4007DDS - DDS генератор функций, 7 МГц


Модель 4007DDS представляет собой универсальный генератор развертки, использующий технологию прямого цифрового синтеза (DDS). Этот блок генерирует формы сигнала превосходного качества с высокой точностью и устойчивостью сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 0,1 Гц до 7 МГц в одном расширенном диапазоне (выходные сигналы треугольной/пилообразной формы до 100 кГц ).

Особенности генератора 4007DDS BK Precision
Диапазон частот 7 МГц (только для сигналов синусоидальной и прямоугольной форы)
Синус, прямоугольник, треугольник
Функция линейного или логарифмического свипирования
Регулируемая скважность
Регулируемое смещение DC

4007DDS BK Precision

4007DDS BK Precision

Генератор 4007DDS BK Precision


Технические данные 4007DDS

Параметры Значения
Диапазон частот (только для сигналов синусоидальной и прямоугольной формы) 0, 1 Гц - 7 МГц
Формы сигнала Синусоидальный, прямоугольный, треугольный, пилообразный и импульсный
Амплитуда 10 В пик-пик на нагрузке 50 Ом
Смещение ± 4,5 В на нагрузке 50 Ом (в зависимости от амплитуды)
Искажение DC - 20 кГц = -55 дБ относительно несущей мощности (< 0,25%)
Время нарастания/спада прямоугольного сигнала < 20 нс (10% - 90%) на нагрузке 50 Ом
Сглаженность ± 1 дБ до 7 МГц
Источник питания 100 В - 240 В, 48-66 Гц/25 вольт-ампер, макс.
Размеры 213 x 88 x 210 мм
Масса около 2 кг
