Генераторы импульсов/кодовых последовательностей серии 81100 (Agilent Technologies)
Программируемые генераторы импульсов и кодовых последовательностей для испытания современных цифровых схем
Множество моделей, перекрывающих диапазон частот от 50 МГц до 13,5 ГГц
Изменение частоты тактирования без пропаданий сигнала и без импульсных помех для надежных испытаний с точностью 0,01 %
Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)

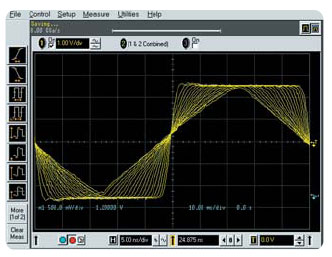

Возможность изменения времени перепада от 5 нс до 200 мс помогает проводить испытания схем на чувствительность, синхронизацию и другие критичные факторы.
Семейство генераторов импульсов/кодовых
последовательностей Agilent 81100 позволяет
создавать уникальные сигналы, позволяющие
характеризовать вновь разрабатываемую продукцию.
При этом круг решаемых задач простирается от
функциональной проверки и использования
генератора в качестве источника тактовых сигналов до
испытания шин и памяти. Возможность управления
временем перепада, амплитудой и коэффициентом
заполнения позволяет формировать уникальные
сигналы, удовлетворяющие требованиям любого
применения. Генераторы позволяют создавать
сложные потоки последовательных данных, включая
PRBS, для испытания сетей передачи данных. Кроме
того, можно выбрать частоту, оптимизированную для
конкретных задач.
При ограниченных финансовых ресурсах можно

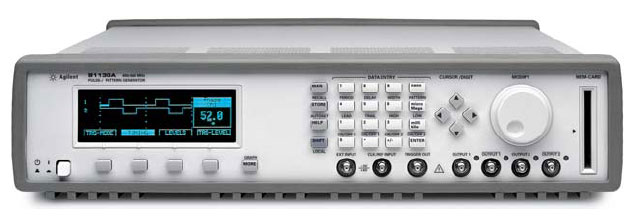

выбрать для испытаний Agilent 81101А с частотой
следования импульсов до 50 МГц и такой же степенью
гибкости и возможностью управления формой
сигнала, как у самых последних моделей. Для
испытания схем, полностью зависящих от параметров
тактовых сигналов, Agilent 81133А обеспечивает
высокое разрешение, низкий уровень джиттера и
очень высокую скорость и линейность перепадов,
необходимые для точной установки момента перепада
испытательного сигнала.
Графический дисплей, встроенная система подсказок,
функция запоминания/вызова и стандартные команды
программирования SСPI облегчают использование
генераторов Agilent серии 81100А как при ручных, так
и при автоматизированных испытаниях.
Технические характеристики
| Базовые блоки | 8114A | 81101A | 81104A | 81110A [4] | 81130A | ||
|---|---|---|---|---|---|---|---|
| Модель канала | отсутствует | отсутствует | 81105A | 81111A | 81112A | 81131А | 81132А |
| Число каналов | 1 несимметр. |
1 несимметр. |
1 или 2 несимметр. |
1 или 2 | 1 или 2 симметр. |
||
| несимметр. | дифференц. | ||||||
| Диапазон частот | от 1 Гц до 15 МГц |
от 1 мГц до 50 МГц |
от 1 мГц до 80 МГц |
от 1 мГц до 165 МГц |
от 1 мГц до 330 МГц |
от 1к Гц до 400 МГц |
от 1 кГц до 660 МГц |
| Диапазон изменения задержки | от 0,00 нс до 999 мс | от 0,00 нс до 999,5 с | от 0,00 нс до 999,5 с | от 0,00 нс до 999,5 с | от 0,00 нс до 3,00 мкс | ||
| Флуктуация периода (СКЗ) | 0,03% + 25 пс[2] |
0,01% + 15 пс[3] |
0,01% + 15 пс[3] |
0,01% + 15 пс [3] | 0,001% + 15 пс | ||
| Диапазон амплитуд | от 1,00 В до 100 В [1] | от 100 мВ до 20,0 В [1] | от 100 мВ до 20,0 В [1] | от 100 мВ до 20,0 В [1] | от 100 мВ до 3,8 В | от 100 мВ до 3,8 В | от 100 мВ до 2,5 В |
| Диапазон изменения времени перепада (10/90%) | <7 нс (фикс) | от 5,00 нс 200 мс | от 3,00 нс до 200 мс | от 2,00 нс до 200 мс | 800 пс/1,6 нс по выбору | 800 пс/1,6 пс по выбору | 500 пс (тип.) |
| [1] Зависит от выбранного импеданса источника (все другие значения относятся к источнику с импедансом 50 Ом, нагруженному на 50 Ом) [2] 0,05 % + 25 пс в диапазоне от 50 до 100 нс [3] 0,001 % + 15 пс с внутренней системой ФАП для тактового сигнала [4] Имеются также варианты Е8311А и Е8312А с шиной VXI |
|||||||
