Генератор импульсов, шума, специальных и произвольных форм 81150А


Генератор импульсов, шума, специальных и произвольных форм 81150А (Keysight Technologies, США)

Основные особенности генератора 81150А
  • 1 или 2 канала, симметричный и дифференциальный выход
  • Импульсы, синусоида, меандр, пила, шум и сигналы произвольных форм
  • 1мкГц-120МГц генерация импульсов, установка времен фронта и спада
  • 1мкГц-240МГц синусоидальный сигнал
  • 14 бит, 2ГС/сек генератор специальных и произвольных форм, 512К глубина памяти на канал
  • Шумовой сигнал с возможностью регулировки коэффициента шума
  • Два переключаемых выходных усилителя: широкополосный и высоковольтный
  • Различные виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн. Свипирование. Пакетный режим
  • Совместимость с программными кодами для 81101А, 81104А, 81105А
  • USB, GPIB, LXI класса С

Генератор импульсов
Высокопрецизионные импульсные сигналы с высокой временной стабильностью гарантирует воспроизводимость результатов испытаний. Качество сигнала и функции запуска обеспечивают все, что необходимо для целей запуска или синхронизации системы. Пользователь может настраивать временные параметры (задержку, частоту, длительность импульса/фронта/спада, коэффициент заполнения) без выпадений сигнала и коротких импульсных помех (глитчей). Это патентованное, лидирующее в отрасли свойство, означает непрерывность работы без необходимости перезагрузки или сброса в исходное состояние испытуемого устройства, например, при определении характеристик устройства посредством свипирования частоты тактового сигнала. Генератор 81150А доступен в 1- или 2-канальной версии. В 2-канальной версии каналы могут быть не связаны (работать независимо друг от друга) или связаны, например, работать с определенной задержкой относительно друг друга. Каждый канал имеет следующие выходы: выход сигнала запуска, выход сигнала синхронизации и дифференциальные выходы.

Генератор сигналов сложной/произвольной формы
Если требуется формирование сигналов более сложной формы, генератор 81150A обеспечивает возможности создания сигналов произвольной формы и модуляции для адаптации сигнала к требованиям испытаний. На частотах до 10 МГц доступны следующие виды модуляции: AM, ЧM, ЧМн, ФМ и ШИМ. Генератор 81150A может использовать внутренние или внешние источники модуляции. В качестве источника внутреннего модулирующего сигнала можно использовать второй канал или внутренний источник модуляции этого же канала.

Генератор шума - повторяющийся и стохастический шум
Джиттер и шум являются причиной рассогласований перепадов и уровней, что приводит к ошибкам данных. Шум по своей природе является непредсказуемым, поскольку может возникать по самым разным причинам, начиная от помех, вызванных неожиданными изменениями напряжения питания, до искажений, вносимых во время передачи данных. Поэтому важно иметь возможность моделирования сбоев, вызванных шумом, например, для идентификации аддитивного шума, производимого приемником — это дешевле, чем увеличивать мощность передатчика. Генератор 81150A позволяет управлять качеством шума для испытаний, соответствующих различным случаям и требованиям. Белый гауссов шум является хорошим приближением к многим реальным ситуациям и создает математически прослеживаемые модели со статистически независимыми значениями. Генератор шума в 81150A обеспечивает детерминированный белый гауссов с периодом повторения сигнала 26 дней. Пользователь может также выбрать случайное распределение или запустить генерацию шумового сигнала тогда, когда это необходимо. В качестве показателя качества сигнала пользователь может также выбрать пик фактор из 4 значений, используя шкалы Vпик/Vскз или Vразмах/Vскз, в зависимости от стандарта, в соответствии с которым проводится испытание.

Генератор кодовых последовательностей
Инженерам, работающим с последовательными шинами, или разработчикам устройств с аналоговыми, цифровыми и смешанными сигналами требуется испытывать свои проектные решения с использованием кодовых последовательностей. Генератор 81150A позволяет создавать кодовые последовательности с произвольно изменяемой формой битов, эмулируя выброс на фронте импульса, ассиметричную задержку и искажение коэффициента заполнения при скорости передачи данных до 120 Мбит/с.

Генератор 81150А оптимален для использования в системе с цифровыми запоминающими осциллографами от Agilent серий 5000, 6000 или Infiniium. Приборы от Agilent имеют идентичные средства подключения, общее программное обеспечение, один язык программирования, что в совокупности позволяет минимизировать количество и длины кабелей, уменьшить занимаемое оборудование место и сократить время тестирования.

Модель 81150А-001 1 канал.
Модель 81150А-002 2 канала.

81150А

81150А. Генератор импульсов, шума, специальных и произвольных форм Agilent Technologies


81150А

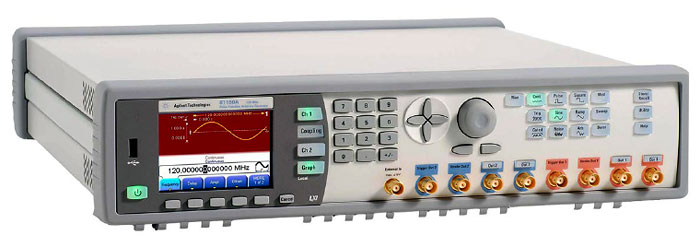

Генератор 81150А

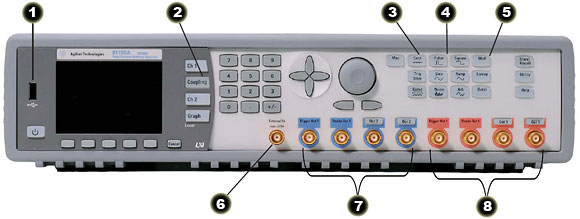

1. Разъем USB 2.0 A
2. Режимы переключения каналов (канал 1, канал 2)
3. Переключение режимов
4. Выбор вида сигнала
5. Расширенный режим управления
6. Внешний вход
7. Выходы канала №2 (симметричные и дифференциальные выходы)
8. Выходы канала №1 (симметричные и дифференциальные выходы)


Генератор 81150А. Задняя панель.

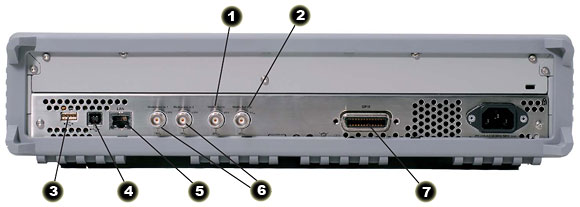

Генератор 81150А

1. Опорный сигнал 10 МГц (вход)
2. Опорный сигнал 10 МГц (выход)
3. Разъем USB 2.0 A
4. Разъем USB 2.0 B
5. Сетевой разъем
6. Модуляция. Вход 1, 2
7. Разъем GPIB (универсальная интерфейсная шина)

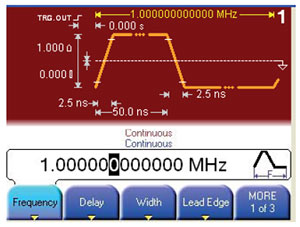

установка параметров импульса сигнала генератора 81150А

На данном рисунке демонстрируется установка параметров импульса сигнала (канал №1)

Подробные технические характеристики 81150А (формат pdf, 714 Kb, англ.).

Производитель генератора 81150А - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные 81150А

Параметры Значения
Число каналов 1 или 2 канала, симметричный и дифференциальный выход
Модель 81150А-001 - 1 канал.
Модель 81150А-002 - 2 канала.
Частотные диапазоны 1мкГц-120МГц генерация импульсов, установка времен фронта и спада;
1мкГц-240МГц синусоидальный сигнал
Виды сигналов Импульсы, синусоида, меандр, пила, шум и сигналы произвольных форм
Два переключаемых выходных усилителя широкополосный и высоковольтный
Глубина памяти на канал 512К
Виды модуляции АМ, ЧМ, ФМ, ШИМ, ЧМн. Свипирование. Пакетный режим.
Внутренний генератор опорной частоты (нестабильность) < ±1 х 10-6/1 год (старение)
< ±1 х 10-6 (при изменении температуры от 0 до 45 °C)
Форматы импорта файлов (IntuiLink Waveform Editor) .xls .txt .prn .csv
.mat .dat
.sdf .tim .spw
.txt .out
Совместимость для использования в системе со следующими приборами серия DSO7000, MSO7000
серия DSO6000,MSO6000
5000 серия
серия Infiniium (8000, 80000, 548xx)
546xx серия
Требования к питанию от 100 до 240 В (от 50 до 60 Гц) переменного тока
от 100 до 127 В, (от 50 до 400 Гц) переменного тока
Потребляемая мощность 180 Вт макс.
Температкра эксплуатации от 0°C до 50°C
Температура хранения от -40°C до 70°C
Языки управления SCPI-1997
IEEE-488.2
Интерфейс 2 x USB 2.0 стандарт A,
1 x USB 2.0 стандарт B,
GPIB и LAN 10/100
Требования к безопасности соответствуют IEC61010-1
UL61010
CSA22.2 61010.1
ЭМС стандарт IEC61326
Время прогрева 30 мин.
Габаритные размеры, мм. рабочая поверхность 439 x 108 x 456
крепление в стойке 428 x 89 x 439
Масса 8 кг.
Интервал калибровки 1 раз в год, рекомендуемый
Гарантия 81150А 1 год
Информация для заказа 81150А
81150А Генератор импульсов, сигналов сложной/произвольной формы, шума, кодовых последовательностей
Включенные принадлежности: сетевой шнур; кабель USB; компакт-диск Product CD с техническими данными, руководством по эксплуатации (User’s Guide), кратким руководством по вводу в эксплуатацию (Getting Started Guide), программой 81150 IntuiLink Waveform Editor, примерами дистанционного управления; компакт-диск Agilent Automation Ready CD с набором библиотек Agilent IO Library Suite и драйвером IVI-COM
001 1-канальный генератор импульсов, сигналов сложной/произвольной формы, шума
002 2-канальный генератор импульсов, сигналов сложной/произвольной формы, шума
1A7 Калибровка в соответствии с ISO 17025
1A6 Калибровка в соответствии с Z540
PAT Лицензия для генератора кодовых последовательностей
