Программное обеспечение идентификации событий InfiniiScan+ 278 для осциллографов Infiniium

InfiniiScan+ 278


Сложность цифровых сигналов постоянно возрастает. При разработке последовательных каналов связи и параллельных шин требуется быстро выявлять аномалии сигналов в схемах. В качестве методов захвата таких аномальных событий инженеры традиционно полагались на аппаратные системы запуска и глубокую память. Однако эти классические методы не работают в некоторых ключевых областях.
Программное обеспечение идентификации событий InfiniiScan+ компании Agilent позволяет использовать осциллограф для выявления проблем целостности сигнала в исследуемых электронных схемах. Новаторский подход, реализованный в этом программном продукте, обеспечивает сканирование по данным со скоростью, равной нескольким тысячам собранных осциллограмм в секунду, что помогает пользователю локализовать аномальное поведение сигнала.
Программное обеспечение InfiniiScan+ преодолевает ограничения, свойственные этим классическим методам аппаратного запуска посредством автоматической проверки собранных данных каждого сигнала и информирования пользователя о любых потенциальных проблемах целостности сигналов, которые он обнаруживает. Программное обеспечение InfiniiScan+ таким образом на несколько шагов приближает осциллограф к идеалу, который можно выразить в виде клавиши с надписью “Find Problem” (обнаружить проблему). С помощью программного обеспечения InfiniiScan+ можно отслеживать до пяти различных событий либо одно и то же событие по четырем каналам одновременно. Кроме того, имеется возможность локализации событий, длительность которых менее 70 пс, что значительно превосходит ограничения, свойственные аппаратным схемам. При использовании InfiniiScan+ не требуется вручную исследовать осциллограммы сигналов, поскольку InfiniiScan+ будет автоматически осуществлять сканирование по собранным данным для выявления одной аномалии, встречающейся один раз на 10 000 экранах данных, не требуя никакого программирования.
Программное обеспечение InfiniiScan+ состоит из трёх компонентов: программные средства поиска, допусковые испытания результатов измерения и двухступенчатая (N5415B) или трёхступенчатая (N5414B) схема запуска.
InfiniiScan+ включает пять видов программных средств поиска.

Средства поиска результатов измерения – позволяют установить граничные условия для заданных результатов измерения (в допуске/вне допуска). Осциллограф затем сообщит пользователю, если он обнаружит такое событие. Например, пользователь может задать поиск результатов измерения для обнаружения перепада с заданной длительностью.

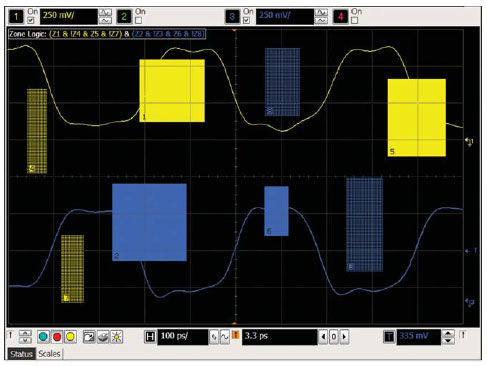

Средства поиска квалификационных зон – позволяют начертить на экране осциллографа зоны “must pass” (должен пересечь) и “must not pass” (не должен пересечь). Это позволяет визуально определить условие для выявления события. По существу, если пользователь может увидеть интересующее его событие на экране, он может создать условие запуска, которое позволит локализовать это событие, не затрачивая значительное время на создание сложных условий аппаратного запуска.
InfiniiScan+ поддерживает до 8 зон на экране и позволяет также выполнять запуск, используя зоны, определённые на нескольких каналах. Условие запуска отображается в верхней части экрана. Поддерживаются несколько окон. Кроме того, имеется опция меню “hide zone” (скрыть зоны), которая удаляет изображения зон с экрана, но сохраняет запуск по ним.

Универсальный последовательный поиск – позволяет задать для осциллографа 807битовую кодовую комбинацию для ее идентификации на скорости передачи данных до 8,5 Гбит/с. Аппаратные решения в настоящее время ограничены длиной кодовой комбинации 40 бит и максимальной скоростью передачи 3,125 Гбит/с. Последовательные кодовые комбинации могут быть выражены в шестнадцатиричном или двоичном форматах. Доступны методы восстановления тактового сигнала, определяемые пользователем. Стандартным является метод восстановления тактового сигнала с постоянной частотой. Доступны также и другие методы при заказе с программой анализа джиттера EZJIT или программами анализа данных последовательных шин.

Средства поиска вырожденных импульсов – позволяют выявить импульсы, амплитуда которых меньше номинальной. Если величина амплитуды выходит за пределы разрешения традиционных аппаратных методов, использующих задание гистерезиса и пороговых уровней, то обнаружить такие импульсы практически невозможно.

Средства поиска немонотонных перепадов – это уникальная функция InfiniiScan+. Она позволяет выявить немонотонные перепады, вызванные отражениями сигнала. Данная функция очень востребована в испытательной и измерительной отрасли, поскольку помогает выявить рассогласования в канале передачи. Не существует способа выявления таких событий с помощью аппаратного запуска.
Следует заметить, что программные средства поиска InfiniiScan+ могут использоваться совместно с аппаратным запуском осциллографа Infiniium через задержку от управления аппаратным запуском. Таким образом образуется двухуровневое устройство управления последовательностью запуска. При этом после аппаратного запуска запускаются программные средства поиска с заданной задержкой между событиями. Пользователь может использовать задержку для того, чтобы задать, какой процент данных должен быть до запуска, а какой 7 после.

Допусковые испытания программного обеспечения InfiniiScan+ позволяют установить до пяти различных условий по всем каналам. Например, по каналу 1 можно контролировать, находится ли в заданных пределах время нарастания, а по каналу 3 - период повторения сигнала. Функция навигации допусковых испытаний результатов измерений перемещает изображение к точному местоположению любого из аномальных событий, которые были выявлены на любом из сигналов. Такая функция навигации также ранее не была реализована ни аппаратными средствами, ни прикладными программами для осциллографов.

Программное обеспечение InfiniiScan+ не способно заменить аппаратные средства запуска при захвате редких аномалий, которые возникают реже, чем один раз в диапазоне времени от 1 мс до 1 с, однако позволяет лучше использовать память сбора данных и аппаратную систему запуска осциллографа, усиливая их традиционные возможности посредством использования новейших механизмов поиска, измерения и сканирования, заложенных в InfiniiScan+. Программное обеспечение InfiniiScan+ выявляет такие проблемы целостности сигнала, которые ранее было трудно или даже невозможно найти с помощью традиционных аппаратных средств запуска или глубокой памяти. Поэтому можно считать, что InfiniiScan+ является ценным добавлением к набору инструментальных средств пользователя, полезным для многих прикладных задач, решаемых с помощью осциллографа.

Быстрое и удобное выявление аномалий сигнала
• Сканирование по данным со скоростью более одной тысячи осциллограмм в секунду
• Локализация аномального поведения сигнала
• Запуск с использованием до 8 зон по нескольким каналам. Стандартные свойства InfiniiScan+
• Средства поиска квалификационых зон позволяют начертить на экране осциллографа до 8 зон “must pass” (должен пересечь) и “must not pass” (не должен пересечь)
• Средства поиска результатов измерения позволяют устанавливать граничные условия для заданных условий и находить их
• Универсальный последовательный поиск позволяет задать 80>битовую последовательную комбинацию для запуска
• Средства поиска немонотонных перепадов легко выявляют немонотонные перепады, вызванные отражениями сигнала. Дополнительные стандартные свойства InfiniiScan+
• Средства поиска вырожденных импульсов выявляют импульсы, амплитуда которых меньше номинальной
• Допусковые испытания результатов измерения определяют нарушения относительно заданных пользователем значений
• Возможность установки до пяти различных условий запуска по всем 4 аналоговым каналам
• Возможность работы с функцией масштабирования (Zoom) Совместимость
• N5414B для осциллографов серии 90000 или N5415B для осциллографов серии 9000; опция 009 при покупке нового осциллографа; опция N5435A-004 - серверная лицензия
