Обзор семейств анализаторов спектра компании Agilent Technologies. Руководство по выбору

Agilent Technologies

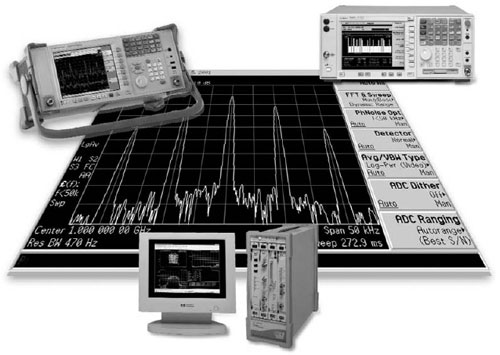

анализаторы спектра Agilent Technologies


Модели:
• Cерия ESA-L
• Серия ESA-E
• Серия 856х EC
• Серия PSA
• Серия 89600S
• E4406A
• Agilent CSA

Отличие векторного анализатора сигналов от анализатора спектра
Традиционные анализаторы спектра последовательного действия основаны на принципе сопряженного с разверткой свипирования спектра сигнала относительно настроенного узкополосного фильтра. Эти анализаторы имеют более широкий диапазон частот и динамический диапазон, чем векторные анализаторы сигналов, и обычно имеют более высокие радиочастотные характеристики.
Преимущество векторных анализаторов сигналов заключается в их способности выполнять анализ отдельно от процесса захвата сигнала, демодулировать сложные и изменяющиеся во времени сигналы и сохранять информацию об амплитуде и фазе сигнала. Это позволяет проводить углубленный анализ сигналов во временной, частотной и модуляционной областях.

Анализаторы спектра
Серия PSA
• Наиболее совершенный анализатор спектра с высокими техническими характеристиками, повышенной гибкостью настройки и широкими возможностями подключения, соответствующими самому современному уровню приборов данного класса.
• Диапазон частот до 50 ГГц (до 325 ГГц с внешним преобразователем частоты)
• Аналого4цифровые преобразователи сигнала в полосе анализа 40 и 80 МГц
• Всесторонний анализ спектра и адаптированный к формату модуляции анализ модуляции систем связи 2/3 поколения и их компонентов, управляемый одной клавишей
• Набор инструментальных средств для быстрых и точных одноклавишных измерений мощности, адаптированных к формату модуляции
• 16 специализированных измерительных программ общего назначения и ориентированных на системы связи.
• Совместимость программного кода с приборами серий 856х, 859х и 8566B/8568B для облегчения переноса данных и программ
• Связь с программой 89601A, установленой в ПК, для обеспечения гибкого и глубокого векторного анализа модуляции

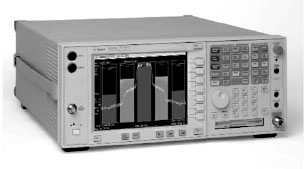

Серия PSA

Серия PSA


Серия 856x EC
• Портативные анализаторы с высокими техническими характеристиками, удобные для проведения НИОКР, обслуживания в полевых условиях и для работы в условиях производства
• Диапазон частот до 50 ГГц (до 325 ГГц с внешним преобразователем частоты)
• Возможность адаптации к специфическим применениям с помощью дополнительных специализированных измерительных плат
• Превосходные характеристики по уровню фазового шума и чувствительности
• Прочный портативный корпус, цветной дисплей, полоса пропускания 1 Гц

8563EC

8563EC


Анализатор спектра Agilent CSA
• Низкая цена при высоком уровне рабочих характеристик
• Решение общих задач спектрального анализа в условиях лабораторий, производства и центров технического обслуживания
• Простота использования, создаваемая встроенными функциями автоматизации измерений
• Портативность, возможность работы от внутренних батарей, поставляемых по дополнительному заказу
• Встроенный следящий генератор и балансный мост, обеспечивающие возможность определения места неоднородности (повреждения) в кабеле, измерения возвратных и вносимых потерь
• Большой экран, порты USB и LAN для внешних подключений
• Полоса анализа 24 МГц, демодуляция сигналов с амплитудной и частотной манипуляцией (ASK/FSK)

Анализатор спектра Agilent CSA

Анализатор спектра Agilent CSA


Серия ESA-L - базовые экспресс- анализаторы
• Базовый экспресс-анализатор поставляется в максимально короткие сроки и имеет наиболее предпочтительную цену
• Выполняет стандартный, высококачественный анализ спектра общего назначения в условиях лабораторий, производства и центров технического обслуживания
• Имеет широкий набор встроенных измерительных функций и минимум опций Серия ESA-E - экспресс- и заказные анализаторы
• Платформа для среднего уровня технических характеристик в диапазоне частот до 26,5 ГГц (до 325 ГГц с внешним преобразователем частоты), с исключительно высокой скоростью и точностью измерения и широким динамическим диапазоном
• Возможность наращивания, обеспечивающая дополнительные функциональные возможности, улучшение рабочих характеристик и расширение областей применения
• Стандартный экспресс-анализатор • Расширенный набор усовершенствованных измерительных возможностей и свойств
• Специализированные средства для проведения усложненных измерений в приложениях общего назначения
• Экспресс-анализатор для испытания систем связи
• Встроенные аппаратные средства, обеспечивающие работу анализатора и режим демодуляции, улучшают основные рабочие характеристики и расширяют функциональные возможности стандартного экспресс-анализатора ESA4E
• Поставляемые по отдельному заказу специализированные измерительные средства, ориентированные на системы связи, и программный пакет VSA компании Agilent, делают этот анализатор мощным инструментом для разработки оборудования средств связи
• Заказные конфигурации обеспечивают еще большую гибкость современных испытательных средств, предназначенных для решения уникальных измерительных задач и обеспеченных регулярной поставкой

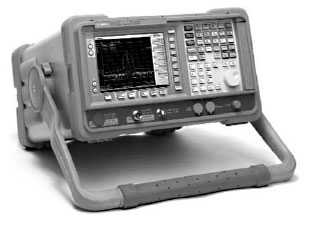

Серия ESA

Серия ESA


Векторные анализаторы сигналов E4406A
• Оптимизированный вариант для проверок в процессе производства и выходного контроля беспроводных средств связи с использованием одноклавишных измерений, настроенных на стандартные форматы сигналов
• Измерение сигналов на частотах до 4 ГГц
• Максимально высокая скорость измерений и простота использования, обеспечивающие увеличение выпуска продукции и производительность испытаний
• Дополнительные специализированные измерительные программы, поддерживающие более девяти различных форматов средств беспроводной связи
• I/Q4входы с полосой частот модуляции, позволяющие испытывать сквозной тракт сигнала
• Связь с программой 89601A, установленной в ПК, для гибкого углубленного векторного анализа модуляции

E4406A

E4406A


Система векторного анализа сигналов 89650S

• Диапазон частот 6,7; 13,2; 26,5 ГГц
• Полоса анализа 40 и 80 МГц • Динамический диапазон до 78 дБ
• Усовершенствованный анализ сигналов с аналоговой и цифровой модуляцией
• Расширенная память сбора данных сигнала (512 Мбайт) для его последующего воспроизведения и анализа

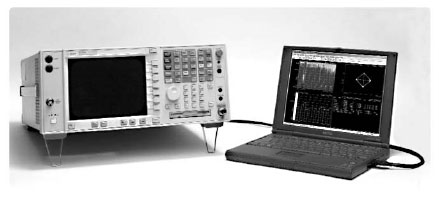

истема 89650S, построенная на основе анализатора PSA и программы 89601A, установленной в компьютере

Cистема 89650S, построенная на основе анализатора PSA и программы 89601A, установленной в компьютере


Серия 89600S
• Фазокогерентные двухканальные измерения на ВЧ наилучшим образом подходят для измерения параметров сигналов формата 802.11n MIMO
• Гибкий углубленный векторный анализ модуляции
• Совместное использование программного обеспечения, установленного в ПК, с VXI4оборудованием для предварительной обработки данных до 6,0 ГГц
• Полоса анализа 36 МГц
• Мощные средства анализа во временной, частотной и модуляционной областях
• Инструментальные средства демодуляции с широкими гибкими возможностями
• Расширенная память сбора данных сигнала (до 1,2 Гбайт на канал) для его последующего воспроизведения и анализа
• Возможность проведения испытаний даже при отсутствии аппаратных средств за счет связи с программными средствами моделирования системы ADS (Advanced Design System) компании Agilent
• Устранение разрыва между виртуальным миром проектирования и реальными аппаратными средствами

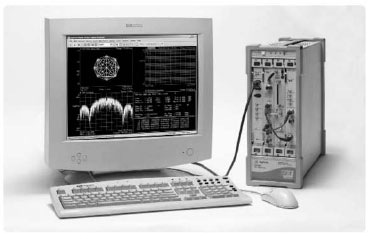

89640S

89640S


Совместное использование программного обеспечения 89601A с анализаторами E4406A, ESA-E и PSA
• Позволяет использовать анализаторы E4406A, ESA4E или PSA в качестве средств предварительной обработки данных ВЧ диапазона для программы векторного анализа сигналов 89601A, установленной в компьютере
• Одноклавишные испытания аппаратуры, соответствующей стандартам беспроводной связи, и гибкий углубленный анализ сигналов с векторной модуляцией с помощью единой конфигурации
• Расширение возможностей анализа модуляции анализаторами E4406A, ESA4E и PSA с помощью диагностических средств модуляции программы 89601A
• Добавление режимов анализа с временной селекцией и сбора данных сигнала с последующим воспроизведением

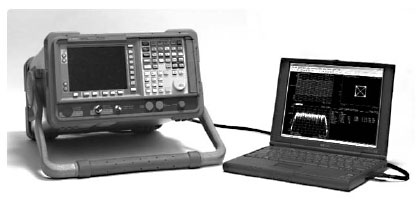

Анализатор серии ESA-E

Анализатор серии ESA-E (E4407B) используется совместно с программным обеспечением векторного анализа сигналов 89601А

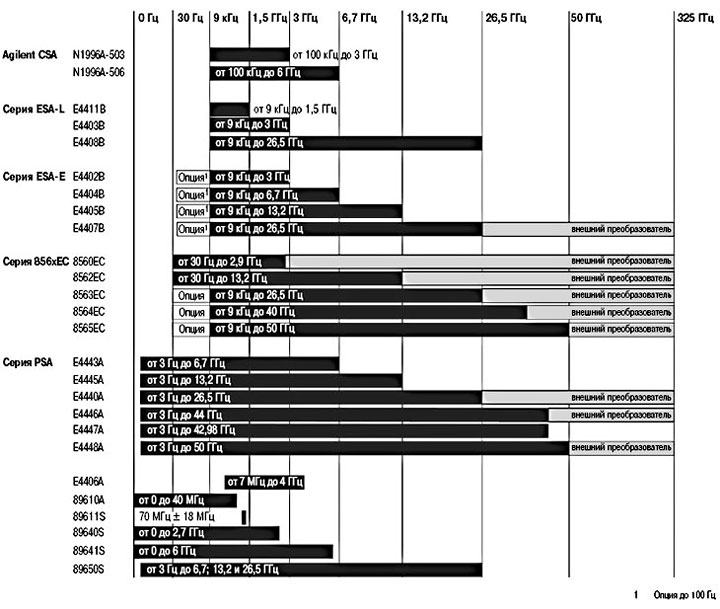

Диаграмма наглядной оценки частотных диапазонов
Диаграмма наглядной оценки частотных диапазонов

Рекомендуемые решения для конкретных приложений. Решения по анализу спектра.

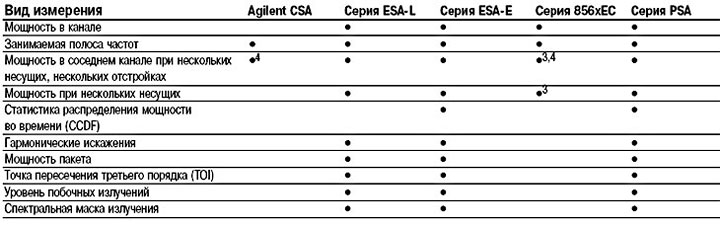

Набор одноклавишных измерений мощности
(Одноклавишные измерения поддерживаются конфигурациями анализаторов PSA, ESAL/E для следующих форматов беспроводной связи: cdmaOne, cdma2000, GSM/EDGE, W-CDMA, NADC, PDC, Bluetooth, Tetra, 802.11a/b/g, HiperLAN/2, DVB-T; форматы UWB, S-DMB поддерживаются только анализаторами серии PSA)

1 Как правило, поставляется в виде комбинации аппаратных средств и специализированных измерительных программ (специфическое прикладное ПО загружается в память анализатора)
2 Имеется в составе серии E7400
3 По отдельному заказу
4 Одиночная несущая
5 Будущие опции
6 HSDPA/HSUPA - High Speed Downlink Packet Access/High Speed Uplink Packet Access (высокоскоростной доступ к ниcходящим/восходящим пакетам). Технология беспроводной мобильной связи 3 поколения, активно используемая некоторыми компаниями, в частности NEC и Siemens.

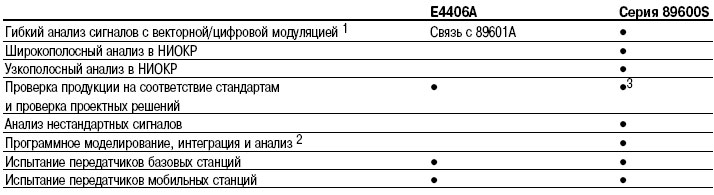

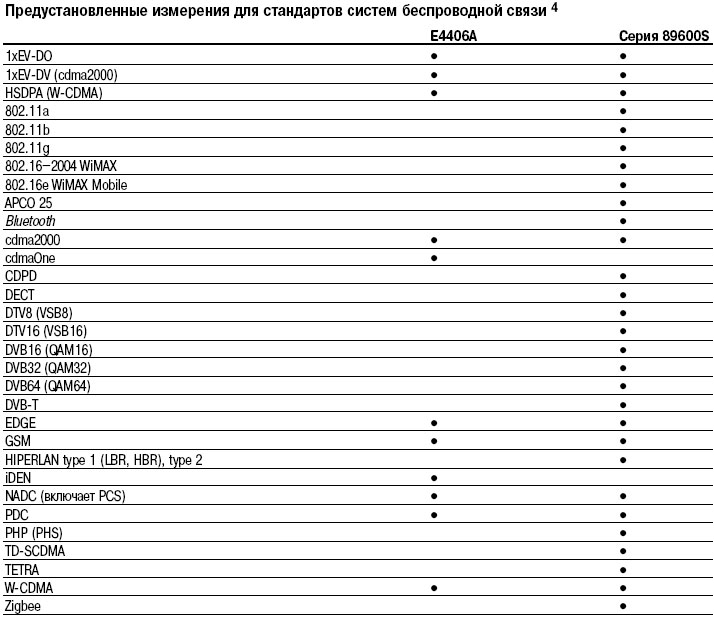

Решения по векторному анализу сигналов

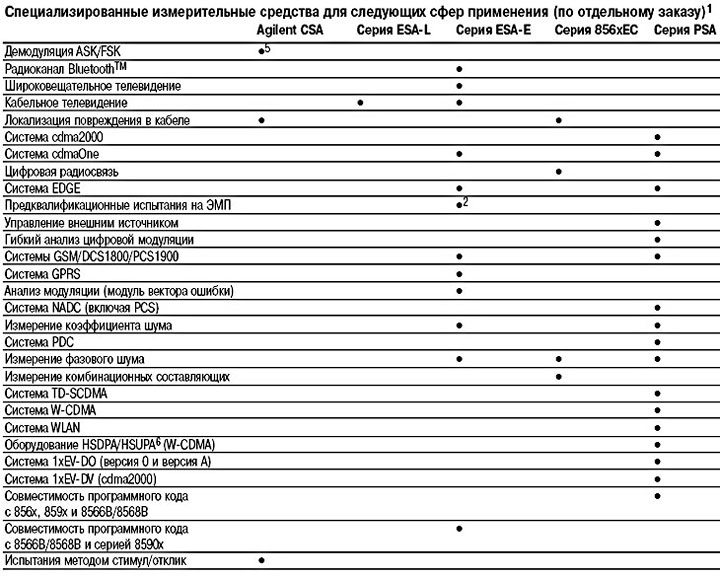

Специализированные прикладные решения


1 Под гибким анализом модуляции подразумевается способность анализатора демодулировать сигналы с нестандартными или заказными форматами модуляции
2 При подключении к системе проектирования ADS (Agilent Advanced Design System)
3 Беспроводная локальная сеть по стандартам LAN 802.11a/b/g
4 В E4406A реализуется с помощью поставляемых по отдельному заказу специализированных измерительных средств
