E4443A, E4445A, E4440A, E4446A, E4448A



Анализаторы спектраAgilent Technologies



Анализаторы спектра E4443A, E4445A, E4440A, E4446A, E4448A серии PSA Agilent Technologies

Встроенный анализ модуляции с гибкими возможностями
Полоса анализа 80 МГц
Возможность измерения электромагнитных помех

Эффективность, превосходящая ожидания

Профессионализм и целеустремленность — качества, которыми должен обладать пользователь; следующий шаг - тщательный выбор правильных средств, чтобы первым выйти на рынок.


В 1964 году, на заре технической революции, компания Hewlett-Packard создала свой первый анализатор спектра. С тех пор Hewlett-Packard, а теперь Agilent Technologies, продолжает оставаться техническим лидером в области создания аппаратуры для анализа спектра. Сегодня Agilent предлагает совершенно новую платформу для высокопроизводительного анализа спектра.
Анализаторы Agilent серии PSA обеспечивает высокопроизводительный анализ спектра в диапазоне частот до 50 ГГц и выше с широкими возможностями одноклавишных измерений, универсальным набором функциональных возможностей, непревзойденным сочетанием гибкости, скорости измерений, точности и динамического диапазона. От измерений в области миллиметровых волн и фазовых шумов до обнаружения узких дискретных помех и анализа модуляции анализаторы серии PSA предоставляют уникальные и всеобъемлющие высокопроизводительные технические решения для специалистов. занимающихся НИОКР и производством в областях сотовой и других новых системах беспроводной связи, космической и оборонной техники.

Динамический диапазон
Тонкие измерения с динамическим диапазоном, наиболее востребованным в промышленных применениях.
Точность
Схемное исполнение прибора. обеспечивающее достоверность измерений за счет самой высокой точности среди промышленных приборов.
Гибкость
Усовершенствованная гибкая система управления установкой режимов измерений.
Скорость
Высокая скорость измерений эффективно увеличивает производительность испытаний и ускоряет процесс разработки.

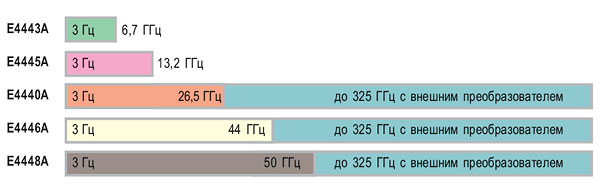

Сводная диаграмма диапазонов частот анализаторов серии PSA E4443A, E4445A, E4440A, E4446A, E4448A
Сводная диаграмма диапазонов частот анализаторов серии PSA


Неограниченные возможности

Эффективность и достоверность разработки
Для повышения продуктивности в области исследований и разработок средства испытаний и измерений должны обладать гибкостью, полнотой измерительных возможностей и простотой использования. Поиск неисправностей и верификация схемных решений могут быть ускорены и упрощены с помощью анализаторов спектра серии PSA. С помощью одного такого прибора легко создать оптимальные установки для уникальных спектральных измерений, заказные усовершенствованные методики измерения мощности модулированных сигналов и выйти на битовый уровень, используя специализированные измерительные программы цифровой демодуляции.
Достоверность результатов измерений является главным условием для верификации работы схем. Понимая важность этого условия, компания Agilent отдает высший приоритет обеспечению безошибочности измерений. Компания Agilent обеспечивает гарантированный уровень технических характеристик прибора, на который пользователь может полностью полагаться.

Повышение и поддержание уровня производительности в промышленном производстве
От проведения большого объема автоматизированных испытаний базовых станций систем сотовой связи до ручной настройки генераторов анализаторы серии PSA позволяют на многих уровнях оптимизировать производительность при выпуске продукции.
Повышение производительности Быстрая развертка с длительностью 1 мс, время измерения мощности в соседнем канале 50 мс и обновление данных со скоростью 45/с сокращают время выполнения автоматических испытаний. Ручные испытания ускоряются за счет использования одноклавишных измерений и, следовательно, меньшего числа манипуляций клавишами на каждое измерение. Анализаторы серии PSA легко переходят от одной специализированной измерительной программы к другой, минимизируя время перестройки и сокращая, тем самым, время поиска неисправностей.
Повышение выхода годной продукции
Высокие метрологические характеристики обеспечивают меньшую неопределенность измерений, позволяя сужать допуски на параметры используемых устройств, увеличивая, тем самым, выход годной продукции. Развитые алгоритмы непрерывно отслеживают условия работы анализатора и определяют момент, когда требуется внутренняя подстройка в фоновом режиме. Многообразие технических решений в одном приборе Занимая всего 177 мм стоечного пространства, анализатор серии PSA обладает множеством функциональных возможностей. Превосходные точность измерений (типовое значение ±0,17 дБ) и линейность позволяют использовать его для измерения мощности. Специализированные измерительные программы для систем сотовой связи обеспечивают возможность цифровой демодуляции. Специализированные программы измерения фазового шума превращают его в измеритель фазовых шумов. Перечень возможностей анализатора велик и продолжает расти.

Анализаторы серии PSA обладают большим разнообразием возможностей, которые позволяют выполнять не только традиционные спектральные измерения.
большое разнообразие возможностей анализаторов спектра серии PSA компании Agilent Набор измерений мощности
Специализированные измерительные программы
Анализ модуляций
Современные средства подключения

Высокопроизводительный анализ спектра


Превосходные технические характеристики являются отправной точкой для высококачественных измерений. Анализаторы серии PSA имеют технические средства. обеспечивающие беспрецедентные возможности контроля сигналов в широком динамическом диапазоне, с высокой разрешающей способностью и скоростью.

  Динамический диапазон
Превосходные технические характеристики являются отправной точкой для высококачественных измерений. Анализаторы серии PSA имеют технические средства. обеспечивающие беспрецедентные возможности контроля сигналов в широком динамическом диапазоне, с высокой разрешающей способностью и скоростью.

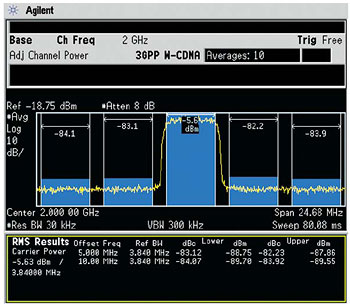

диапазон при измерении мощности в соседнем канале в системах W-CDMA Для более глубокого изучения рекомендуется прочесть Заметки о продукции Optimizing Dynamic Range for Distortion Measurements, номер публикации 5980-3079EN
  Анализаторы серии PSA имеют отличный динамический диапазон при измерении мощности в соседнем канале в системах W-CDMA

• Типовое значение среднего уровня собственного шума минус 153 дБм
• Типовое значение среднего уровня собственного шума со встроенным предусилителем минус 166дБм
• Типовое значение точки пересечения 3 порядка (T0I) плюс 19 дБм
• Номинальное значение точки компрессии усилителя на 1 дБ плюс 7 дБм
• Типовое значение фазового шума при отстройке на 10 кГц минус 118 дБс/Гц
• Типовое значение динамического диапазона при измерении относительного уровня мощности в соседнем канале в системах W-CDMA (при выключенной коррекции шума) 81 дБ
Благодаря совершенным схемным решениям и современной технологии в анализаторах серии PSA достигнута превосходная линейность и непревзойденная точность.

  Точность
Полностью цифровой тракт ПЧ с автоматическим выбором пределов уменьшает или полностью исключают неопределенность измерения уровня Автоматическая подстройка гарантирует точность измерений при изменении температуры окружающей среды Амплитудная коррекция компенсирует усиление или потери, возникающие в трактах испытательной установки

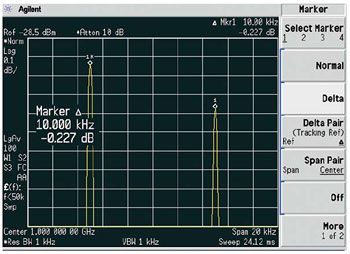

изображение на экране с разрешением шкалы 0,01 дБ/дел Для более глубокого изучения рекомендуется прочесть Заметки о продукции PSA Series Amplitude Accuracy, номер публикации 5980-3080EN
На этом рисунке показано изображение на экране с разрешением шкалы 0,01 дБ/дел, разрешением по опорному уровню 0,01 дБ и разрешением по маркеру с усреднением 0,001

• Типовое значение погрешности измерения уровня ±0,17 дБ
• Погрешность опорного уровня 0 дБ
• Дополнительная погрешность, обусловленная переключением шкалы экрана 0 дБ
• Дополнительная погрешность, обусловленная переключением полос пропускания + 0,05 дБ
• Линейность шкалы экрана ± 0,07 дБ

Как для новичка, так и для самого квалифицированного специалиста анализаторы PSA облегчают получение точных и надежных результатов измерений.

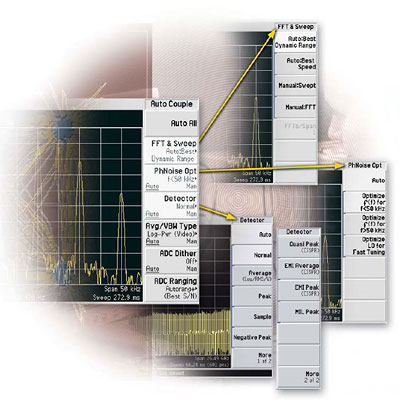

  Гибкость
Свипирование по сравнению сБПФ
Анализаторы серии PSA используют для измерений принцип свипирования частоты в сочетании с цифровыми фильтрами, определяющими полосы пропускания, или принцип быстрого преобразования Фурье (БПФ) с цифровыми БПФ-фильтрами. Такая гибкость позволяет выбрать оптимальное сочетание скорости измерения и чувствительности.

Оптимизация фазового шума
Местный гетеродин анализатора 4 спектра серии PSA, построенный 4 на основе кольца фазовой автоподстройки, может быть настроен на оптимизацию фазового шума вблизи несущей в полосе ч отстроек до 50 кГц или за пределами 50 кГц, а также на оптимизацию скорости перестройки.

Цифровые детекторы
Режимы детектора важны для выполнения точного измерения параметров непрерывных сигналов различного вида, шумовых и шумоподобных сигналов. Анализаторы серии PSA имеют полный набор детекторов, обеспечивающих правильные результаты измерений.
Гибкость анализаторов спектра серии PSA компании Agilent Technologies

• Нормальный детектор
• Среднего значения (логарифмический, среднеквадратический, детектор напряжения)
• Пиковый
• Мгновенного значения
• Отрицательного максимума Детекторы для электромагнитных помех (квазипиковый, пиковый, среднего значения)

Скорость измерений
Выбор режима со свипированием или на основе БПФ, оптимального ослабления входного аттенюатора и полосы пропускания позволяют выполнять быстрые измерения.
• Длительность развертки в режиме нулевой полосы обзора 1 мкс
• Длительность развертки в режиме ненулевой полосы обзора 1 мс
• Скорость в режиме местного управления более 50 измерений в секунду
Скорость в режиме дистанционного управления более 45 измерений в секунду Время измерения мощности в соседнем канале 30 мс Быстрый поиск дискретных помех низкого уровня

Набор измерений мощности: возможности реализации

Уникальные возможности анализатора спектра упрощают и делают интуитивно понятными измерения параметров широкополосных сигналов. Анализаторы серии PSA предлагают полный набор гибких одноклавишных измерений мощности в ВЧ и микроволновом диапазоне для систем, использующих различные форматы радиосвязи стандартов второго/третьего поколений (2G/3G), W-LAN, Bluetooth™, UWB и S-DBM.
Каждый анализатор спектра серии PSA включает стандартный набор измерений мощности:
• мощность в в канале
• занимаемая полоса частот
• мощность в соседнем канале (при нескольких отстройках)
• мощности при нескольких несущих и мощность в соседнем канале при 12 несущих
• статистические характеристики мощности (дополняющая интегральная функция распределения)
• гармонические искажения
• мощность пакета
• уровень точки пересечения третьего порядка (TOI)
• побочные излучения
• спектральная маска излучения

Измерение мощности в канале
Измерение мощности в канале

Ограничительные линии
Каждый анализатор серии PSA дает пользователю возможность устанавливать по своему усмотрению ограничительные линии для выполнения допусковых испытаний по принципу «в допуске/не в допуске».

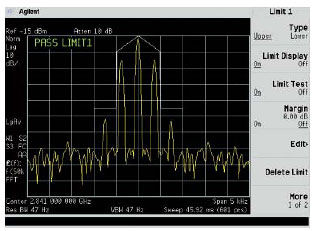

Устанавливемые пользователем ограничительные линии для допусковых испытаний
Устанавливемые пользователем ограничительные линии для допусковых испытаний

Стробированная развертка
Стандартной функцией анализаторов серии PSA является стробированная развертка. Это позволяет анализировать изменяющиеся во времени сигналы, такие как пакетные ВЧ сигналы или сигналы TDMA, исключая при этом влияние помех от включения и выключения несущей.

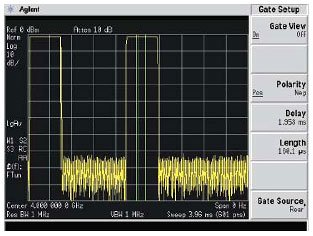

Измерение со стробированной разверткой
  Измерение со стробированной разверткой

Измерение электро-магнитных помех (ЭМП)

Для измерения уровня электромагнитных помех и оценки на соответствие установленным нормам анализаторы серии PSA имеют встроенные детекторы и полосы пропускания, соответствующие требованиям стандартов CLSPR и MIL по этим измерениям . Измерение помех проводимости и излучения с помощью анализаторов серии PSA на ранних стадиях разработки позволяет избежать дорогостоящей переработки конструкции в дальнейшем.

Специализированные измерительные средства

Удобно встраиваемые в анализатор и поставляемые по дополнительному заказу специализированные измерительные средства, ориентированные на решение конкретных прикладных задач, позволяют выполнять усовершенствованные одноклавишные измерения.

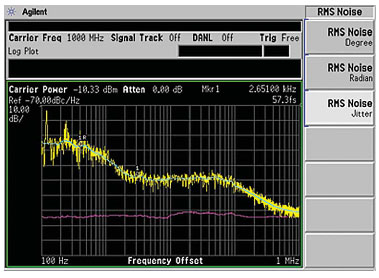

График результата измерения в логарифмическом масштабе
Фазовый шум (опция 226)
Это гибкое средство позволяет легко и быстро получать графики относительной спектральной плотности фазового шума в единицах дБс/Гц в зависимости от логарифма частоты отстройки от несущей, измерять джиттер, а также выполнять непрерывные измерения фазового шума в определенной частотной точке.
График результата измерения в логарифмическом масштабе

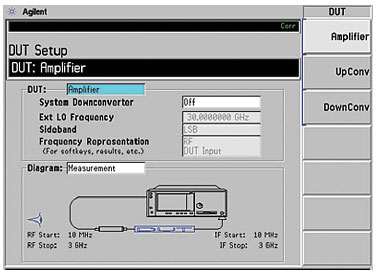

Меню установки испытуемого устройства
Коэффициент шума (опция 219)
Эта специализированная программа, ориентированная на измерение коэффициента шума и коэффициента усиления в диапазоне частот от 100 кГц до 26,5 ГГц, выводит на экран руководящие указания для формирования измерительных установок, а также выполняет функции встроенного калькулятора погрешности для оценки качества измерительной системы.
Меню установки испытуемого устройства

Аппаратные средства цифровой демодуляции (опция B7J)
Эта опция, необходимая для анализа модуляции сигналов определенного формата, включает электронно управляемый аттенюатор с шагом 1 дБ и обеспечивает анализ спектра и временной формы сигнала, а также его квадратурных составляющих (I/Q), через GPIB или LAN.

Цифровой преобразователь с полосой 80 МГц (опция 122)
Используя усовершенствованную технологию чередования компании Agilent, анализаторы серии PSA обеспечивают захват и измерение сложных сигналов во временной области с полосой до 80 МГц, динамическим диапазоном 80 дБ (типовое значение) и высокой линейностью фазовой и равномерностью амплитудной характеристик.

Гибкий анализ цифровой модуляции(опция 241)
Это встраиваемое средство с гибкими возможностями позволяет анализировать и измерять качество модуляции и диагностировать разнообразные сигналы с цифровой модуляцией.

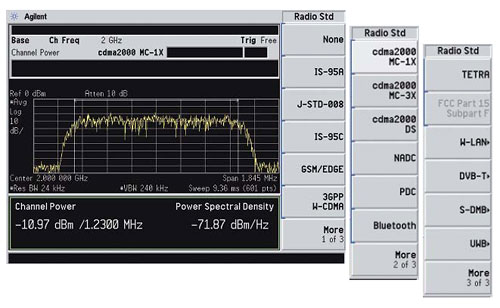

cdma2000
cdma2000

Системы сотовой связи
Анализаторы серии PSA предоставляют эффективное ориентированное на конкретные форматы средство измерения мощности и анализа модуляции для нескольких распространенных форматов сотовой связи.
• W-CDMA (опция BAF) для исходящей и нисходящей линий связи
• Н50РА(опция 210) расширение возможностей опции W-CDMA
• GSM с EDGE (опция 202), включающая измерения FVT (зависимость мощности от времени) и ORFS (выходной ВЧ спектр)
• cdma2000 (опция В78) для прямого и обратного каналов
• IxEV-DV (опция 214) расширение возможностей опции cdma2000
• 1xEV-DO (опция 204) для прямого и обратного каналов
• cdmaOne (опция ВАС)
• TD-SCDMA (опция 211) только измерение мощности
• NADC/PDC (опция ВАЕ)

В полном смысле слова дружественный интерфейс пользователя

Анализаторы серии PSA имеют простой и интуитивно понятный интерфейс пользователя. Большой и яркий экран с эффективным использованием цветов. Аппаратные клавиши передней панели предназначены для часто используемых операций и обеспечивают доступ к меню. Программируемые клавиши на экране организованы так, чтобы обеспечить быстрое и удобное перемещение по функциям и параметрам анализатора. Для многих видов измерений предусмотрены одноклавишные установки режима.

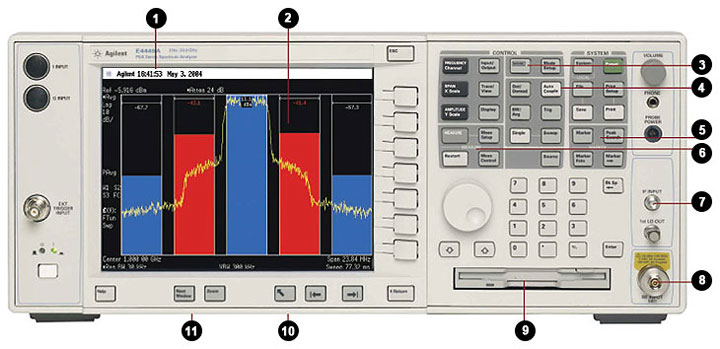

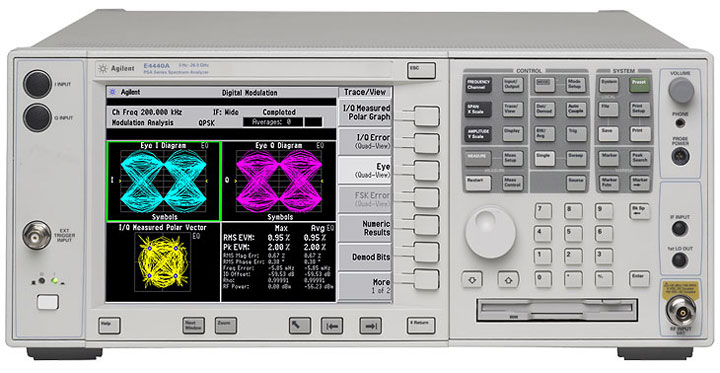

Анализатор спектра E4440A
Анализатор спектра E4440A
интерфейс пользователя
интерфейс пользователя


1   Часы реального времени для ввода временных меток в файлы данных и распечатки
2   Дисплей, позволяющий растянуть график результатов измерения на полный цветной экран с высокой яркостью, разрешением, широким углом обзора и диагональю 17 см
3   Mode (режим) - перемещение между спец. измерительными средствами
4   Auto Couple (автоматическая связанность) -доступ к гибким функциям в пределах одного меню
5   Установка всех доступных функций маркера
6   Группа Measure (измерения) - простой доступ и управление одноклавишными измерениями и установками режима
7   Вход внешнего преобразователя (опция AYZ)
8   Прецизионный внешний соединитель типа N с возможностью выбора связи по пост, току (открытый вход) для измерений в диапазоне от 3 Гц (в анализаторах Е4446А и Е4448А -соединитель 2,4 мм)
9   НГМД (собранные данные экрана имеют расширения .wmf или .gif; пары данных частота-амплитуда - .csv)
10   Автоматическая подстройка в фоновом режиме для наивысшей точности
11   Процессор рабочей станции

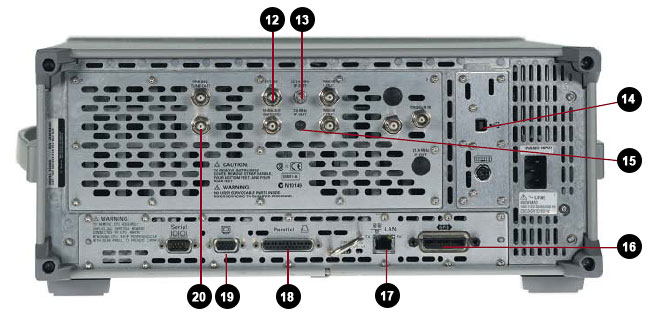

12   Вход сигнала опорной частоты (от 1 до 30 МГц)
13   Выход сигнала ПЧ 321,4 МГц
14   Выход видеосигнала по оси У (опция 124)
15   Выход сигнала ПЧ 70 МГц (опция H70)
16   Порт GPIB для работы с языком SCPI
17   Порт лок. сети (LAN) для управления и модификации программ
18   Параллельный порт для подключения стандартного принтера и быстрой распечатки результатов
19   VGA-совместимый выход для подключения к видеомонитору или проекционному устройству
20   Выход управляемого источника шума для измерений коэффициента шума (опция 219)

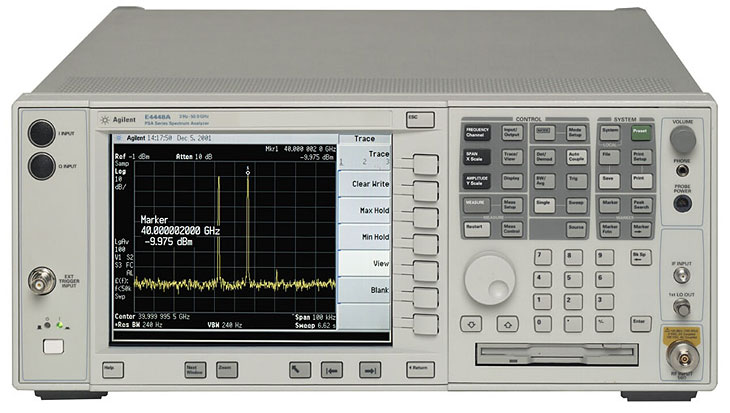

Анализатор спектра с цифровым интеллектом
Анализатор спектра с цифровым интеллектом

Полностью цифровой, с автоматическим выбором предела тракт ПЧ
Анализаторы серии PSA имеют полностью цифровой тракт ПЧ с возможностью автоматического выбора предела. После преобразования выходного сигнала на более низкую частоту он сразу преобразуется в цифровую форму и вся последующая обработка ведется в цифровом виде. Такая архитектура имеет следующие преимущества:
• полосы пропускания устанавливаются фильтрами с шагом 10 %
• точные и предсказуемые значения полос пропускания
• нулевые погрешности опорного уровня и переключения шкалы экрана
• улучшенный коэффициент прямоугольности фильтров
• повышенные скорости развертки увеличенная разрешающая способность экрана
• возможность реализации БПФ
• множество детекторных режимов

Режим автоматического выбора пределов позволяет в реальном времени подстраивать уровни входного сигнала в процессе развертки так. чтобы использовалась полная разрядная сетка АЦП. Таким образом в каждой точке развертки для измеряемого сигнала используется полная разрешающая способность и динамический диапазон АЦП.
• Точность измерения сигналов сохраняется в любой точке экрана
• Точность и линейность не ухудшаются при измерении сигналов малого уровня в присутствии больших сигналов
• Динамический диапазон анализатора не ограничивается динамическим диапазоном цифрового преобразователя

Современные средства подключения
Подключение
Анализаторы серии PSA имеют встроенные возможности подключения через сеть к персональным компьютерам, принтерам и программам. Для стандартных подключений имеются следующие средства:
• драйверы IVI-COM и VXI plug & play для сред графического программирования Agilent VEE, National Instruments Lab View и Lab Windows
• программный пакет IntuiLink для упрощения передачи результатов измерения в программы Microsoft® Excel и Word
• НГМД
• порты GPIB и локальной сети 10baseT LAN для автоматизированного управления и работы в дистанционном режиме
• возможность программирования на SCPI
• комплект программ совместимости кодов (опция 266) для упрощения модернизации серий анализаторов НР8566/8В или анализаторов HP/Agilent 8560 и 8590 с доведением их параметров до уровня анализаторов серии PSA
• выход видеосигнала по оси Y
• параллельный порт для принтера
• Benchlink Web Remote (опция 230) для дистанционного управления функциями анализатора, записи и оценки данных, просмотра сигналов в реальном времени из любой точки мира через Web
• наборы средств подключения компании Agilent позволяет просто и быстро выполнить подключение прибора и создавать испытательные программы на основе мощных средств Microsoft Visual Studio/.NET

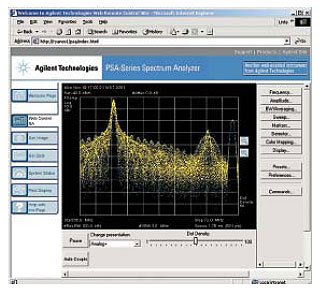

Дистанционный режим работы через Web с помощью пакета Benchlink
Дистанционный режим работы через Web с помощью пакета Benchlink

Усовершенствованный анализ модуляции с помощью программы векторного анализа сигналов 89601А компании Agilent
Для специалистов, работающих с современными широкополосными системами связи, программа 89601А векторного анализа сигналов компании Agilent на базе ПК в сочетании с анализатором PSA являются необходимыми средствами для фундаментальных исследований и разработок продукции. Это позволяет оценивать параметры цифровых и аналоговых модулирован¬ных сигналов, используя полосу анализа 80 МГц и динамический диапазон 80 дБ (типовое значение) (опция 122). Программа векторного анализа сигналов 89601А объединяет усовершенствованные алгоритмы демодуляции с высокой гибкостью технических средств скалярного и векторного анализа. Это помогает пользователю разрабатывать, находить неисправности и проводить верификацию работы радиосистем на физическом уровне.

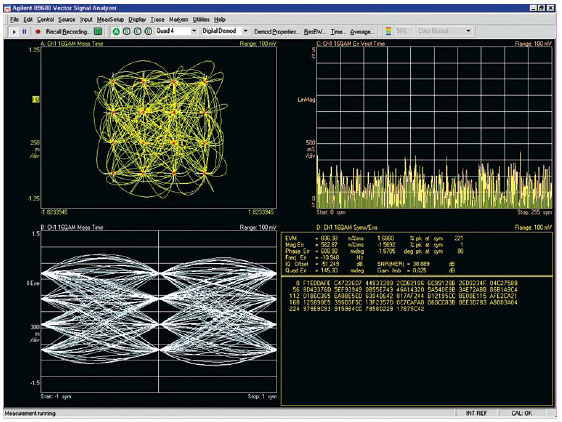

Работа программы векторного анализа сигналов Agilent 89601A
Работа программы векторного анализа сигналов Agilent 89601A

Гарантированные технические характеристики анализаторов серии PSA
Каждый анализатор серии PSA тщательно испытывается и для него гарантируется выполнение тех норм по техническим характеристикам, которые заявлены в перечне технических характеристик (PSA Spectrum Analysers Specification Guide) и других публикациях. Надежность технических характеристик позволяет снизить допуски при измерении погрешностей, увеличивая тем самым выход годной продукции, повысить технические характеристики выпускаемой аппаратуры и снизить затраты на испытательную установку.

Типовые технические характеристики
Поскольку для 80% анализаторов серии PSA типичны значительно лучшие технические характеристики, чем гарантированные в спецификации, для наиболее часто используемых технических характеристик приводятся их типовые значения. Эти типовые значения используются для сравнения различной продукции или когда условия применения вынуждают превышать пределы на заданную гарантированную характеристику.

Поверка и калибровка прибора
Каждый анализатор серии PSA полностью откалиброван и сертифицирован на заводе-изготовителе компании Agilent по всем его функциям и техническим характеристикам. Рекомендованный межкалибровочный интервал для анализаторов серии PSA -один год. Службы калибровки компании Agilent, расположенные по всему миру, обеспечивают поддержку приборов. Кроме того, компания Agilent имеет легальную возможность выполнять калибровки на соответствие нормам стандартов ANSI Z540 и ISO 17025 по запросу пользователей, в результате которых последние получают подробные протоколы проведенных испытаний и соответствующие сертификаты.

Анализаторы спектра серии PSA компании Agilent Technologies. Каталог, цены. Анализаторы спектра серии PSA
Технические характеристики анализаторов спектра серии PSA Анализаторы спектра серии PSA
