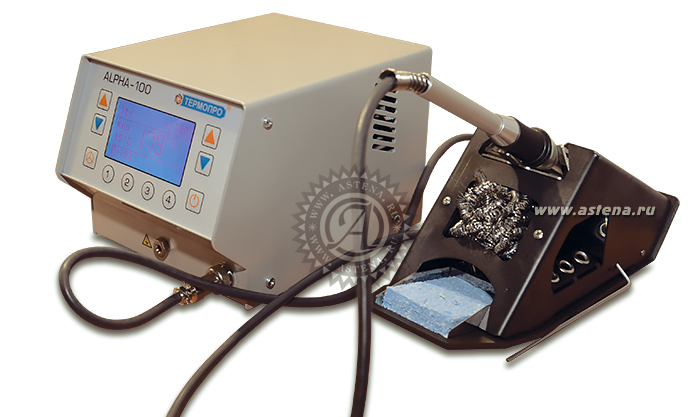

Паяльная станция АЛЬФА-100


Паяльная станция АЛЬФА-100

Паяльная станция АЛЬФА-100 это первая профессиональная паяльная система, разработанная и произведенная в России. Разработчикам компании "Термопро" удалось не просто сделать отечественную паяльную станцию в плане импортозамещения, а создать высококлассный инструмент, отвечающий самым высоким требованиям современных технологий пайки.

Универсальность применения

При проектировании паяльной станции были использованы современные методы математического моделирования термических процессов. Это позволило получить максимальную теплоотдачу и быстродействие системы. В результате вы можете быть уверены в том, что мелкие контакты на плате не перегреваются, а контакты с большой теплоемкостью паяются быстро. Эти преимущества особо заметны при работе с многослойными платами. При распайке разъемов АЛЬФА-100 с таким же успехом справляется как с тонкими проводами, так и с проводами большого сечения. Главное вовремя сменить паяльный наконечник, соответствующий по размеру выполняемой работе.

Технология динамического терморегулирования

В XXI веке уже недостаточно, чтобы паяльник просто поддерживал заданную температуру наконечника. Теперь необходимо управлять динамикой нагрева. Динамическое терморегулирование полностью решает проблему перегрева легких контактов за счет автоматического дозирования мощности. В тоже время всегда есть большой запас энергии, который будет быстро передан в насадку при обнаружении массивного контакта.

100 Ватт мощности, сосредоточенные на кончике маленькой паяльной насадки это не шуточная энергия, которая требует всестороннего контроля. Технология динамического терморегулирования (ТдТ) в паяльных станциях серии АЛЬФА-100 осуществляется путем постоянного автоматического изменения мощности паяльника в зависимости от теплоемкости паяемого контакта, которую станция определяет вычисляя скорость отклонения температуры от номинальной.

На практике инструменту редко требуется мощность выше 50 ватт, и это видно на индикаторе мощности во время работы. Кроме того, в АЛЬФА-100 предусмотрена возможность принудительного ограничения мощности инструмента специально для соответствия требованиям некоторых отраслевых стандартов. Для обеспечения качественной работы технологии ТдТ в паяльных станциях АЛЬФА-100 применена быстродействующая и точная система контроля температуры на основе шестнадцатиразрядных АЦП, которые считывают показания термодатчика каждого паяльника более 120 раз в секунду. Электронное управление непрерывно поддерживает обратную связь с паяльником, вычисляя скорость отклонения температуры наконечника. Затем осуществляется управляющее воздействие - мгновенная передача в паяльник оптимальной дозы энергии.

Мощный и компактный паяльник

Когда начинаешь работать с паяльником α-100, то быстро понимаешь, что трудно найти ему равноценную замену по теплоотдаче.

Паяльник быстро нагревается и за пару секунд уверенно распаивает массивные контакты. Сбалансированная обрезиненная ортопедическая рукоятка удобно лежит в руке. В результате удачного теплового расчета инструмента предотвращен нагрев рукоятки свыше 40 градусов при самых жестких режимах работы. Высокой теплоотдаче способствует не только 100-ваттная мощность инструмента, но и классическая конструкция нагревателя с плотным боковым прижимом наконечника по всей длине. Термодатчик расположен в главной точке прижима насадки к нагревателю, напротив крепежного винта. В нагревателе паяльника α-100 применены материалы, используемые при запуске космических аппаратов, это термостойкая изоляция обмотки нагревателя, а также теплопроводящая пропитка, заполняющая пустоты обмотки для лучшей отдачи тепла в сердечник нагревателя.

Экономическая целесообразность

Немаловажное значение для Российских предприятий имеет снижение эксплуатационных затрат, поддержка производителя и срок гарантии 3 года при сроке службы 7 лет. По этой причине была выбрана разборная конструкция нагреватель - наконечник. Долговечные паяльные насадки паяльников α-100 просты и относятся к очень распространенному и достаточно экономичному стандарту. Производитель надеется, что такое решение существенно доступнее и выгоднее при эксплуатации по сравнению с другими паяльными системами, оснащенными дорогостоящими наконечниками с интегрированным нагревателем.

Продвинутый функционал

Паяльные станции серии АЛЬФА-100 не только отлично держат температуру и регулируют мощность. Вторым достоинством этих паяльных систем является развитый функционал. Настройка параметров пайки осуществляется через интуитивно понятное меню, а часто используемые функции выведены на кнопки прямого доступа. Все параметры системы могут быть защищены паролем, что исключает несанкционированную перенастройку. Состояние параметров пайки отображено на контрастном экране паяльной станции с помощью понятных пиктограмм и символов. Станции осуществляют самодиагностику с оповещением оператора о неисправностях.

  • Дежурный режим снижения температуры при простое паяльника продлевает ресурс наконечников и снижает энергопотребление.
  • Автоматическое выключение обеспечивает безопасность эксплуатации и экономию электроэнергии.

Следующие функции предоставляют технологам возможность полностью контролировать температурный режим пайки на производстве.

  • Регулируемый допустимый диапазон рабочих температур от Тмин. до Тмакс.
  • Фиксация рабочей температуры.
  • 4 ячейки для записи рабочих температур, которые можно выбирать одним нажатием кнопок прямого доступа. Содержимое этих ячеек может быть защищено от перезаписи.
  • Температурная поправка для компенсации температурных потерь наконечника.

Кнопки прямого доступа паяльной системы АЛЬФА-100

  • Кнопки увеличения и уменьшения температуры (они же используются для навигации по меню и изменения параметров пайки).
  • 4 кнопки вызова из памяти записанных рабочих температур.
  • Кнопка входа в меню.
  • Кнопка «Standby» для принудительного выключения инструмента в любой момент.

Защита и безопасность персонала и продукции

Паяльная станция сертифицирована в соответствии с регламентами EAC. Для выполнения требований по защите персонала АЛЬФА-100 выпускается в исполнении с питанием от сети ~36 В. Паяльный инструмент питается безопасным напряжением =18В от отдельной обмотки трансформатора.

Правильная ESD защита имеет большое значение при производстве печатных узлов ответственного назначения. В станциях АЛЬФА-100 это решается несколькими конструктивными способами.

  • Стальной корпус оснащен жестким заземлением всех внутренних элементов в одной точке.
  • Подключение паяльника по пяти проводной схеме. При этом сердечник нагревателя через разъем паяльника отдельным проводом соединяется с шиной заземления паяльной станции.
  • Подключение к заземлению через контакт в вилке шнура продублирован винтом заземления на задней панели.

Для дополнительного спокойствия технологов в станциях АЛЬФА-100 предусмотрена возможность эквипотенциальной пайки. Для этого печатная плата соединяется с блоком станции через специальный разъем заземления, что полностью исключает вероятность появления разницы потенциалов между платой и паяльником, а значит и возникновения опасного для компонентов электрического разряда.

Эргономичная подставка паяльника АЛЬФА-100

Тяжелая стальная подставка паяльника вряд ли когда опрокинется. Подставка подключается к паяльной станции АЛЬФА-100 через разъем на задней панели. Подставка заземлена и имеет нажимной элемент. Когда паяльник размещен в подставке, сигнал поступает на паяльную станцию, по этому сигналу станция начинает отсчет времени для перевода паяльника в дежурный режим.

Приятные мелочи

  • Магнит для хранения ключа смены паяльных насадок.
  • Ложемент хранения металлической стружки для очистки жала насадки.
  • Съемный поддон из нержавеющей стали с вискозной губкой.
  • 6 гнезд для хранения паяльных насадок в боковых "арках" подставки.

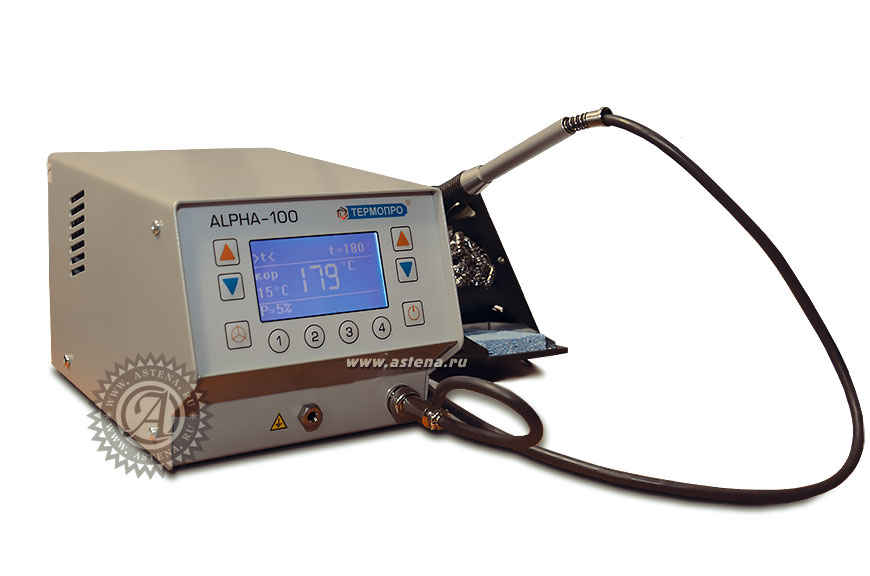

Паяльная станция Альфа 100

Особенности и преимущества паяльной станции АЛЬФА-100:

  • 100% отечественная разработка с использованием новейших технологий термомоделирования и 20-ти летнего опыта инженеров-термистов компании Термопро – ведущего производителя термостолов и ИК-систем в России.
  • Альфа-100 - один из лучших по теплоотдаче среди резистивных паяльников ведущих мировых производителей
  • Динамическая система термоуправления не только точно поддерживает заданную температуру, но и управляет динамикой процесса за счет автоматического подбора мощности для каждого контакта в зависимости от его теплоемкости.
  • Есть возможность принудительного ограничения рабочей мощности для выполнения требований некоторых отраслевых стандартов.
  • Эргономичный паяльник, сбалансированный в руке с комфортной накладкой. Вес всего 45 грамм. Ручка никогда не нагревается выше 40 градусов. Смена наконечника на ходу за 5-10 секунд.
  • Совместимость с наконечниками ведущих мировых производителей.
  • Автоматический переход в дежурный режим и полное отключение при длительном простое инструмента.
  • Запоминание 4х различных режимов пайки.
  • Высокая надежность благодаря применению специальных материалов, используемых в космической промышленности. Гарантия производителя 3 года.
  • Полная антистатическая защита. Возможность эквипотенциальной пайки.

Статья: "АЛЬФА-100 – отечественная паяльная система высшего уровня"

Производитель одноканальной паяльной станции АЛЬФА-100 - компания ТЕРМОПРО (Россия)
ТЕРМОПРО

Технические данные АЛЬФА-100

Параметры Значения
Электропитание 220-230В / 50 Гц, одна фаза, 100 Вт макс.
Номинальная мощность 0-100 Вт, автоматическое регулирование
Тип паяльных наконечников долговечные медные наконечники с многослойным покрытием
Способ крепления паяльных наконечников установка наконечника в отверстие нагревателя до упора и фиксация боковым установочным винтом
Тип встроенного термодатчика нагревателя платиновый пленочный терморезистор
Диапазон рабочих температур 100 - 450° С
Точность поддержания температуры нагревателя ±1,5°С при спокойном воздухе
Количество ячеек памяти настроек 4
Защита от несанкционированного изменения настроек есть (пароль)
Габаритные размеры паяльника без кабеля питания и наконечника диаметр рукоятки 17±1 мм, длина 178± 3мм
Габаритные размеры блока станции 180 х 135 х 125 мм
Масса паяльника без кабеля питания и наконечника не более 45г
Масса блока станции без кабеля питания не более 3кг
Условия эксплуатации 15 - 35°С при ОВ 30-80% и давлении 84-106,7кПа
Комплектность станции паяльник с подставкой и наконечником
ключ шестигранный для закрепления насадок
запасной установочный винт
Гарантия производителя 3 года (не распространяется на наконечники и нагреватели)
