Паяльная паста Alpha OM-5100



Безотмывочная паяльная паста Alpha OM-5100


Безотмывочная паяльная паста для трафаретов и дозатора

Актуальная в последнее время тема пайки свинцовым припоем компонентов, облуженных бессвинцовым припоем была поддержана компанией Cookson Electronics®, разработавшей пасты OM серии. В частности пасту OM-5100. Она способна выдерживать долгие, высокотемпературные термопрофили, что приводит к лучшему смачиванию поверхности. Идеально подходит для стандартной и мелко-шагового трафаретного нанесения для SMT компонентов с отверстиями до 0,3 мм диаметром и скоростью печати до 150 мм/сек со стандартной толщиной трафарета в 0,15 мм. Сплав 63Sn/37Pb. Так же может применяться для пневмодозаторов с толщиной иглы до 0.2мм. Даже при использовании игл размером до 0,008”ID (0.2мм) паста гарантирует работу без засорения. Сплав идеально выдержан: Sn63/Pb37. Паста поставляется в шприцах по 40 г. и банках по 0.5 кг , упаковывается под вакуумом, что дает, дополнительные преимущества для нанесения. Сама паста транспортируется в термо контролируемых боксах и должна храниться при температуре от 0 до 10 градусов. Паста принимает комнатную температуру в течение пары часов, после чего она может быть использована.

Особенности OM-5100
  • Стабильное нанесение
  • Для трафаретов с малым шагом выводов до 0.30 мм
  • Прекрасные результаты для BGA, даже для SAC 305 BGA. Тип3, частицы до 25мкм
  • Значительно превосходит все нормы IPC и Bellcore SIR по электрическим тестам
  • Эффективная система активаторов для штрокого диапазона термопрофилей
  • Не содержит галогенов
  • Подходит для нанесения дозатором и через трафарет
Фасовка OM-5100

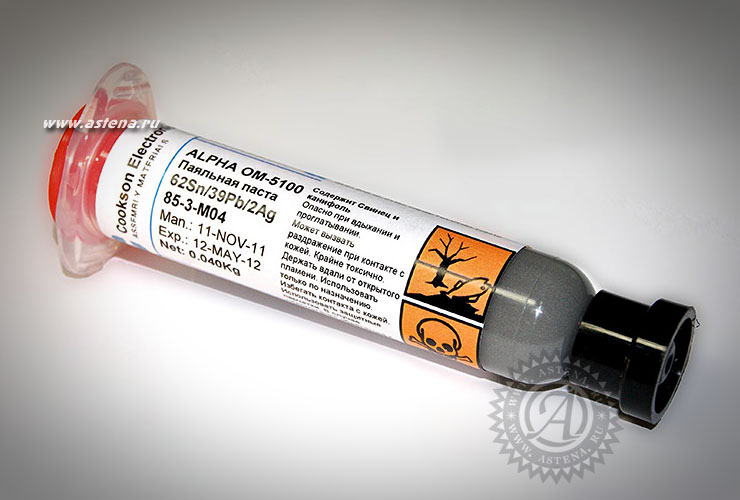

Шприцы 10сс для дозаторов по 40 граммов

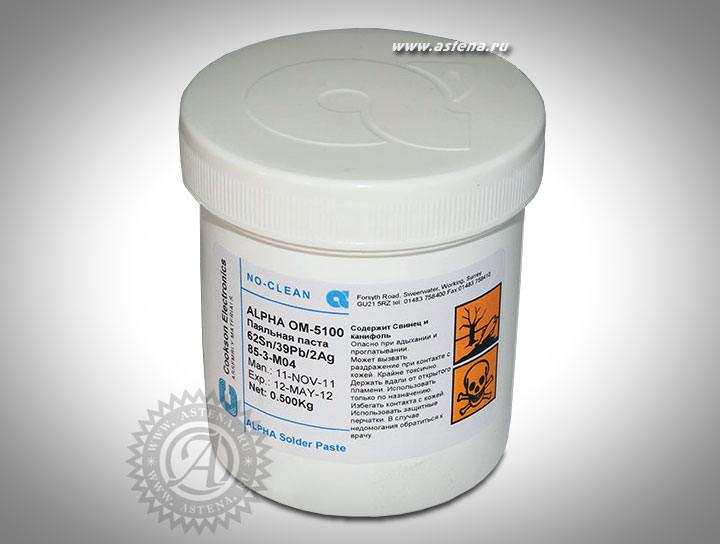

Банка 0,5кг
Другая упаковка по специальному заказу

OM-5100




Технические данные Alpha OM-5100

Параметры Значения
Внешний вид Серая паста, прозрачный бесцветный остаток
Плотность 4.67 г/сс
Клейкость > 2.4 г/мм2 после 6 часов 72% ОВ
Вязкость (85%металла) Классифицирована как М04 (для при енения в дозаторах)
Твердые остатки ~5.5% масса/масса после типового профиля
Время сохранения свойств > 4 часов
Осадка Подходит для трафаретов с мелким шагом
Уровень активности Классифицирован как ROL-1
Способность к флюсованию Пропаянная паяльная паста, горячий припой, жесть, олово, серебро, медное/OSP покрытие, Золото/Никел , Серебро/Палладий, Олово/Свинец
Содержание металла 90%
Размер частиц сплава Класс III
