Анализатор потока АТ-Е1


Анализатор потока АТ-Е1

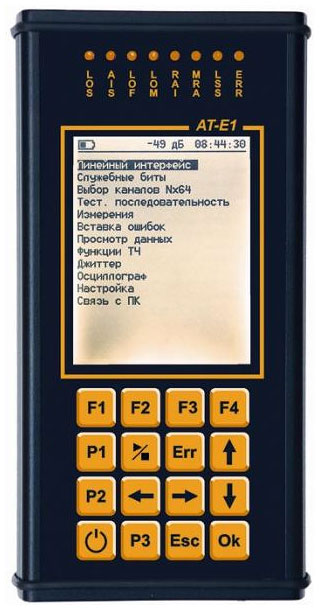

Тестер интерфейса AT-E1 предназначен для проведения анализа сигналов на выходах оборудования цифровых систем передачи E1, а также на симметричных кабелях связи, используемых этими системами. Прибор имеет сертификат об утверждении типа средств измерений RU.C.35.112.A № 32951 и включен в государственный реестр средств измерений под номером № 38809-08.
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем, использующих интерфейс со скоростью передачи 2048 кбит/c (рекомендация МСЭ-Т G.704).

AT-E1 обеспечивает

  • Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
  • Обнаружение и индикацию аварийных состояний
  • Генерацию тестовых сигналов, имитацию аварий и вставку ошибок
  • Измерение частоты и уровня входного сигнала
  • Отображение формы сигнала
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
  • Измерение и генерацию фазового дрожания (джиттера)
  • Возможность анализа потока с перерывом и без перерыва связи
  • Измерения параметров в соответствии с нормами приказа Минсвязи РФ №92 от 10.08.96

Технические данные АТ-Е1

Параметры Значения
Передатчик
Выходное сопротивление120 Ом
Форма выходного сигналав соответствии со спецификацией G.703
Источники синхросигналавнутренний, восстановленный, внешний
Частота внутреннего генератора2048000 +6 Гц
Функция смещения частоты +6000 Гц с шагом 1 Гц

Генерируемые тестовые последовательностиПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0,
пользовательская,
инверсия
Структура потоканеструктурированный, ИКМ-31, ИКМ-30
Вставка ошибоккодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состоянийLOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
Генерация джиттера
Вид модуляциигармонический
Диапазон амплитуд0 .. 10 ТИ
1 ТИ = 488 нс
Приёмник
Входное сопротивление120 Ом,
>4 кОм
Входное усиление, Дб0, 6, 12, 24, 30, 36, 43
Диапазон частоты входного сигнала2048000 + 6000 Гц
Анализируемые тестовые последовательностиПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)
все 1, все 0,
пользовательская,
инверсия
Структура потоканеструктурированный, ИКМ-31, ИКМ-30
Обнаружение ошибоккодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состоянийLOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибокОт 10-1 до 10-10
Диапазон счета числа текущих ошибокОт 0 до 999999999

Измерение джиттера
Диапазон измерения в интервале частот джиттера :
20 Гц - 900 Гц10 ТИ
900 Гц - 18 кГц9/Fj ТИ
18 кГц - 50 кГц0.5 ТИ
50 кГц - 100 кГц0.4 ТИ
Погрешность измерения
На частоте 1 кГц + 0.02 ТИ + 0.05*A
На других частотах в диапазоне
20 Гц - 100 кГц
+ 0.02 ТИ + 0.07*A
1 ТИ = 488 нс,
A - значение измеряемой величины в ТИ,
Fj - частота джиттера в кГц.
