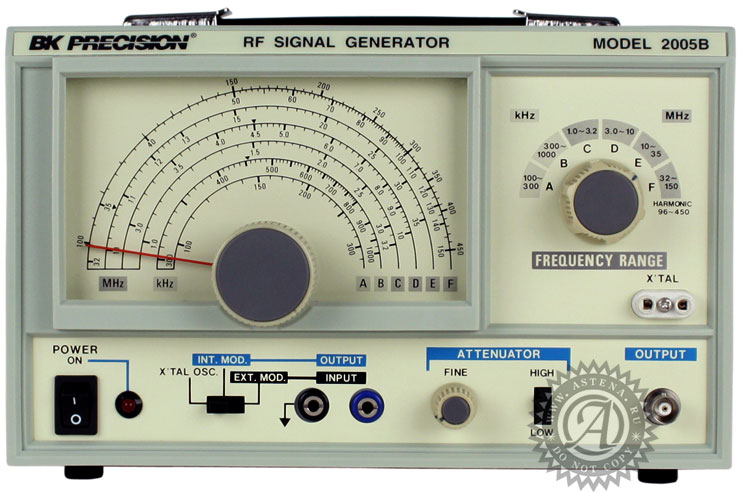

Генератор ВЧ сигналов 2005B (BK Precision, США)

Особенности генератора 2005B
  • Частота от 100 кГц до 150 МГц на шести полосах
  • Частота выходного сигнала до 450 МГц на гармониках
  • Амплитудная модуляция, внутренняя или внешняя
  • Выход регулятора частоты внешнего частотомера
  • Ступенчатое и плавное ослабление сигнала
Производитель генератора 2005B - компания BK Precision (США)
BK Precision

Технические данные 2005B

Параметры Значения
Основной выход
Диапазон частот 100 кГц – 150 МГц (до 450 МГц на третьей гармонике)
А) 100 кГц – 300 кГц
В) 300 кГц – 1 МГц
С) 1 МГц – 3,2 МГц
D) 3 МГц – 10 МГц
E) 10 МГц – 35 МГц
F) 32 МГц – 150 МГц
(96 – 450 МГц на гармониках)
Погрешность шкалы ± 3%
Уровень выходного ВЧ сигнала Плавно регулируется, ступенчатый аттенюатор предусматривает около 20 дБ ослабления
Макс. выходной сигнал Около от 100 мВ rms* до 35 МГц. Плавно регулируется с малым или большим шагом, мин. 20-дБ диапазон регулировки
Выход регулятора частоты
Частота 100 кГц – 150 МГц
Уровень 50 мВ rms, мин. (постоянный, немодулированный сигнал)
Амплитудная модуляция
Внутренняя Частота 1 кГц; уровень плавно регулируется. Модулированный сигнал - с гнезда на передней панели; постоянный, 1 В rms (мин) на нагрузке около 10 кОм
Внешняя Частота от 50 Гц до 20 кГц
Чувствительность Около 100 мВ rms
Питание 120/220/240 В ± 10%, 50/60 Гц
Общие характеристики
Размеру (В x Ш x Г) 5,91 x 9,84 x 5,12 дюймов (150 x 250 x 130 мм)
Масса 5,5 фунтов (2, 5 кг)
Принадлежности
Входит в комплект поставки: Выходной кабель с BNC-разъемом и и изолированным зажимом, съемный сетевой шнур, руководство по эксплуатации.
* rms – среднеквадратичное значение
THD** - суммарный коэффициент гармоник
