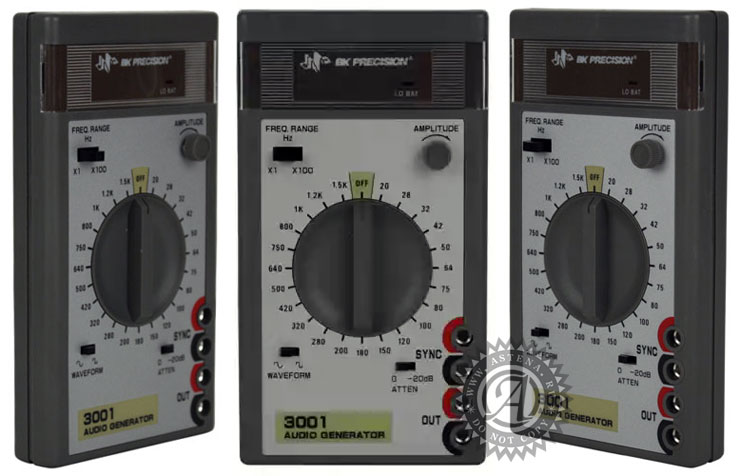

Генератор BK Precision 3001 (BK Precision, США)
Особенности генератора 3001 BK Precision
- Генератор сигналов синусоидальной и прямоугольной формы
- Частота от 20 Гц до 150 кГц по 46 ступеням
- Емкостно-резистивный генератор с низким уровнем искажений
- Плавное регулирование выходного сигнала
- Компактный, переносной и легкий
- Индикатор разрядки батарей
Производитель генератора BK 3001 - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | x1 диапазон 20 Гц-1,5 кГц (23 ступени); x100 диапазон 2 кГц-150 кГц (23 ступени) |
| Погрешность | 20 Гц-100 кГц (± 3% или меньше); 120 Гц-150 кГц(± 3% или меньше) |
| Управление выходным сигналом | Переключатель аттенюатора и плавная регулировка амплитуды 0 дБ/-2- дБ |
| Выходной импеданс | Около 600 Ом |
| Характеристики синусоидального сигнала | |
| Выходное напряжение | > 1,2 В rms при макс. уставке (без нагрузки) |
| Постоянство выходного сигнала | (краткосрочное) 20 Гц - 150 кГц ± 0,5 дБ (опорная частота 1 кГц) |
| Искажение | 200Гц-1 кГц 0,5% (THD**) или <, 50Гц-28кГц 0,1% (THD) или <, 20Гц-100кГц 0,3% (THD) или < |
| Характеристики прямоугольного сигнала | |
| Падение напряжения | Менее 5% при частоте 20 Гц (соединение: DC) |
| Выброс за фронтом | < 2% от макс. выход. сигнала, до 50 В пик-пик |
| Коэффиц. заполнения | 50% + 5% |
| Характеристики выхода синхроимпульсов | |
| Выходное напряжение | > 1,2 В rms (без нагрузки) |
| Выходной импеданс | 1 кОм + 5% |
| Остальные характеристики аналогичны характеристикам синусоиды | |
| Общие характеристики | |
| Рабочая температура | от 0°С до + 50°С; Тех. хар-ки действительны в диапазоне 10°С до 30°С, относ. влаж. < 80% |
| Температура хранения | от - 20°С до + 60°С, без батареи |
| Питание | Батарея 9В NEDA 1604А |
| Время работы от батарей | 35 часов при использовании щелочных батарей |
| Индикатор разрядки батарей | Разрядка батареи индицируется светодиодом |
| Размеры (В x Ш x Г) | 6 x 3,3 x 0,9 дюймов (150 x 82 x 21 мм) |
| Масса | 7 унций (200 г); включая батарею |
| Принадлежности | |
| Входит в комплект поставки: | Измерительный наконечник с двумя стандартными штекерами типа «банан» и изолированным зажимом, батарея 9В, руководство по эксплуатации. |
