DDS генератор функций 4003А BK Precision, США

4003А



4003А генератор BK Precision


DDS генератор функций 4003А (BK Precision, США)

Модель 4003А представляет собой генератор развертки. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования. В модель 4003А добавлен внешний 5-разрядный частотомер 60 МГц.

Особенности генератора 4003А

  • Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц.
  • Выходной сигнал 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
  • Выходной сигнла ТТЛ < 25 нс
  • Смещение DC 100%
  • Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
  • Выход КМОП-сигналов регулируемого уровня
  • 5-разрядный ЖК-дисплей
  • Вход генератора, управляемого напряжением (VCG)

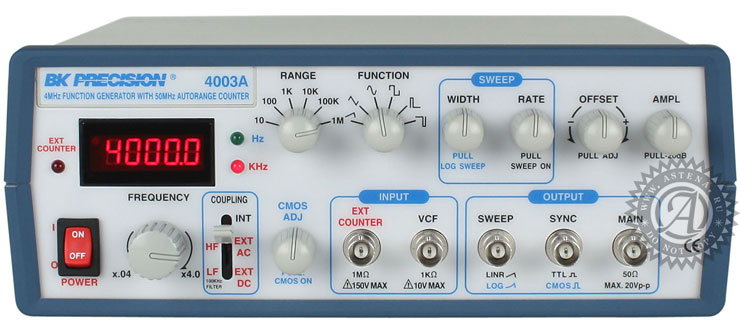

BK4003А

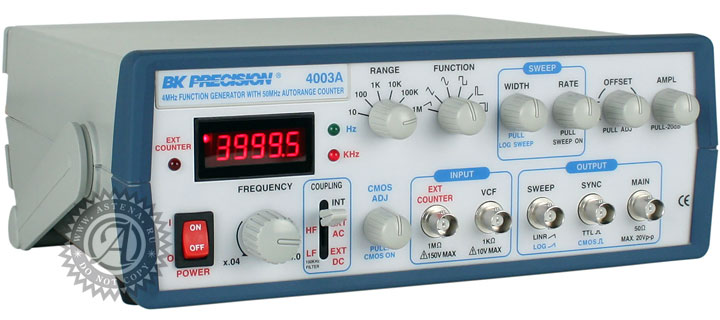

4003А BK Precision

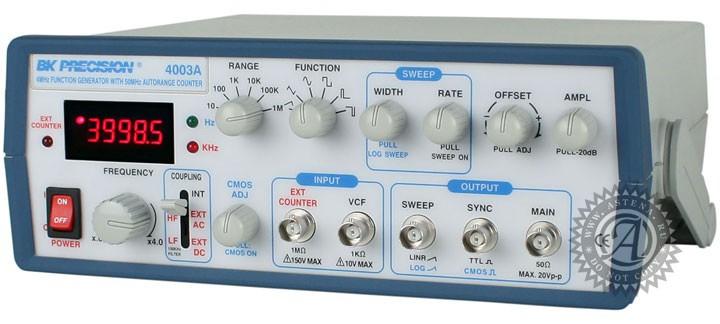

Генератор 4003А BK Precision

Производитель генератора 4003А - компания BK Precision (США)
BK Precision

Технические данные 4003А

Параметры Значения
Характеристики основного выходного сигнала
Диапазон частот 0,5 Гц – 4 МГц в 6 диапазонах
Формы сигнала 6 форм сигнала (синус, прямоугольный, треугольный, прямоугольный, импульс (+); импульс (-); пилообразный)
Амплитуда 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
Аттенюатор 0 дБ, - 20 дБ (+ 2%)
Выходной импеданс 50 Ом (+ 2%)
Смещение DC + 10 В (ручка ADJ.)
Регулировка частоты Точность частотомера
Искажение < 1%, 1 Гц - 100 кГц
Время нарастания/спада < 60 нс
Вход частотного фильтра (VCF) Регулируется в пределах 0 - 10 В
Характеристики синхросигнала
Время нарастания < 40 нс
Уровень > 2 В пик-пик (в разомкнутую цепь)
Формы сигнала Прямоугольный, импульсный
Свипирование
Режим Линейное/логарифмическое свипирование
Глубина свипирования > 100:1, плавная регулировка
Время свипирования от 10 мс до 5с, плавная регулировка
Выходное напряжение свипирования 10 В пик-пик (в разомкнутую цепь)
Выходной импеданс 1 кОм + 2%
Частотомер
Дисплей 6-разрядный ЖК-дисплей с функцией автоматического переключения диапазонов; 0,36 дюйма
Время стробирования Автовыбор (0,25 с – 10 с)
Разрешение 0,001 Гц
Режим Генератор функции (ВНУТР.)/ Частотомер (ВНЕШ.)
Аттенюатор 0 дБ, - 26 дБ (+ 2%)
Погрешность < 0,02% ± 1 цифра
Временная база 200 МГц (+ 10 ppm)
Диапазон частот 0,2 Гц –-60 МГц
Чувствительность 25 мВ, среднеквадратичное значение при частоте 1 МГц
Макс. входной сигнал 250 В, среднеквадратичное значение
Входной импеданс 1 МОм +2%
Источник питания 115/230 В переменного тока + 10%, 50/60 Гц, 25 Вт
Размеры 275 x 90 x 300 мм
Масса 2, 5 кг
