Генератор функций 4010A BK Precision

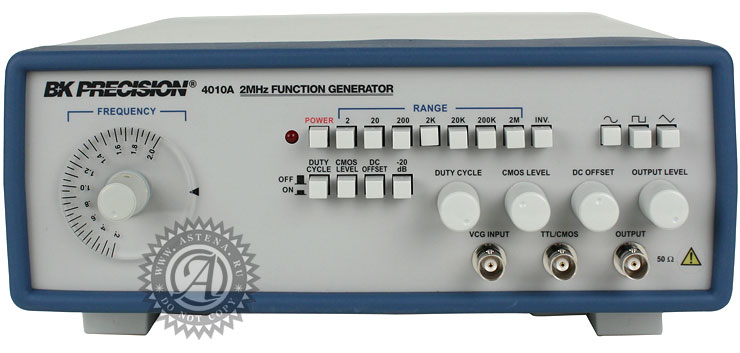

4010A генератор BK Precision


Генератор функций 4010A BK Precision

Особенности генератора 4010A
Диапазон частот 0,2 Гц – 2 МГц
Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
Регулируемая скважность
Регулируемое смещение DC

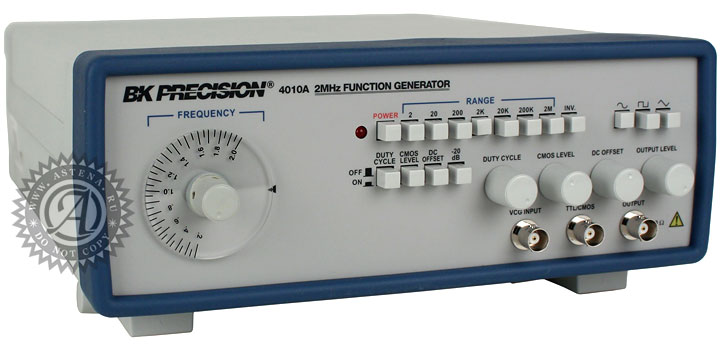

BK4010A

4010A BK Precision

Генератор 4010A BK Precision

Производитель генератора 4010A - компания BK Precision (США)
BK Precision

Технические характеристики

Параметры Значения
Частотные характеристики
Формы сигнала
Диапазон 0,2 Гц - 2 МГц в 7 диапазонах
Разрешение Нет данных
Точность шкалы Обычно, ± 5%
Диапазон настройки 10:1; точная – не применяется
Регулируемая скважность 15:85:15, плавная регулировка
Режимы работы Нормальный, VCG
Характеристики выходного сигнала
Импеданс 50 Ом ± 10%
Уровень 20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом
Амплитуда Регулируемая; обычно, в диапазоне 20 дБ
Затухание - 20 дБ ± 1 дБ
Смещение DC Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом
Синусоидальный сигнал Искажение: ≤ 4% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ)
Прямоугольный сигнал Симметрия: 0,5 Гц - 100 кГц ≤ 2%.
Время нарастания: ≤ 120 нс
Треугольный сигнал Линейность: ≤ 98% до 100 кГц, ≤ 95% до 2 МГц
ТТЛ-выход
Уровень 0,8 В - 2,4 В
Время нарастания ≤ 20 нс (модель 4011А); ≤ 50 нс (модель 4010А)
Скважность Обычно, 50%
КМОП-выход
Макс. частота 2 МГц
Уровень 4 В – 14 В ± 0,5 пик-пик, плавная регулировка
Время нарастания ≤ 120 нс
Входной сигнал
Входное напряжение 0-10 В ± 1 В вызывает изменение частоты 100:1
Импеданс 10 кОм ± 5%
Частотомер
Источник электропитания 120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка
Размеры 4,5 x 11,75 x 10,375 (114 x 298 x 264 мм)
Масса 4 фунта (1,8 кг)
Принадлежности
Входит в объем поставки: Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40.
