4013DDS

DDS генератор функций (BK Precision, США)

4013DDS генератор BK Precision

цена 4013DDS BK Precision

BK Precision 4013DDS - DDS генератор функций, 12 МГц


Модель 4013DDS представляет собой универсальный генератор развертки, использующий технологию прямого цифрового синтеза (DDS). Этот блок генерирует формы сигнала превосходного качества с высокой точностью и устойчивостью сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 0,1 Гц до 12 МГц в одном расширенном диапазоне (выходные сигналы треугольной/ пилообразной формы до 1 МГц).

Особенности генератора 4013DDS
Диапазоны частот 12 МГц (только для сигналов синусоидальной и прямоугольной формы)
Синус, прямоугольник, треугольник
Функция линейного или логарифмического свипирования
Регулируемая скважность
Регулируемое смещение DC

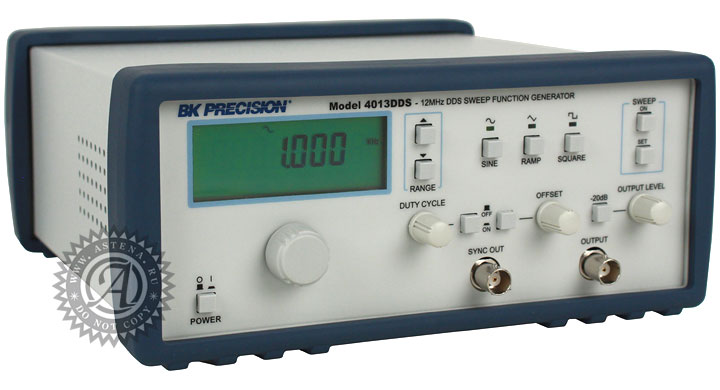

BK4013DDS

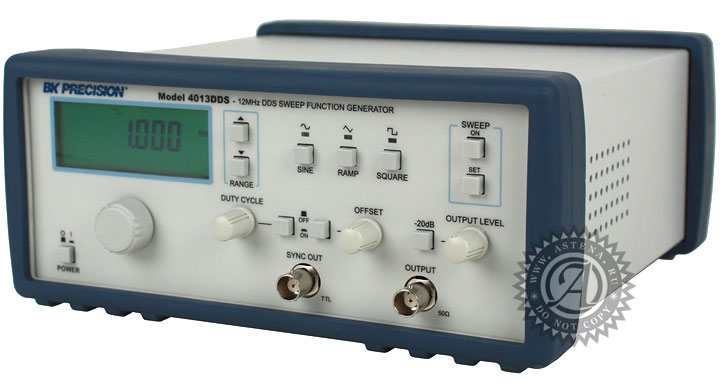

4013DDS BK Precision

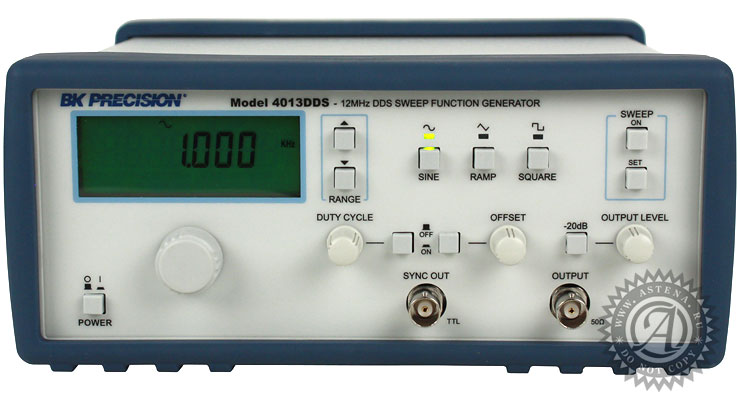

Генератор 4013DDS BK Precision


Технические данные 4013DDS

Параметры Значения
Диапазон частот (только для сигналов синусоидальной и прямоугольной формы) 0, 1 Гц - 12 МГц
Формы сигнала Синусоидальный, прямоугольный, треугольный, пилообразный и импульсный
Амплитуда 10 В пик-пик на нагрузке 50 Ом
Смещение ± 4,5 В на нагрузке 50 Ом (в зависимости от амплитуды)
Искажение DC - 20 кГц = -55 дБ относительно несущей мощности (< 0,25%)
Время нарастания/спада прямоугольного сигнала < 20 нс (10% - 90%) на нагрузке 50 Ом
Сглаженность ± 1 дБ до 12 МГц
Источник питания 100 В - 240 В, 48-66 Гц/25 вольт-ампер, макс.
Размеры 213 x 88 x 210 мм
Масса около 2 кг
