4045 генератор BK Precision


DDS генератор функций/сигналов произвольной формы 4045 (BK Precision, США)

Модель 4045 необходима всякому, кому требуется недорогой,полнофункциональный генератор с технологией прямого цифрового синтеза (DDS) с интерфейсом на передней панели, управляемым с помощью меню, который включает в себя большой легкочитаемый графический ЖК-дисплей. Параметры сигнала изменяются, а данные вводятся с помощью вращающейся ручки или через встроенные интерфейсы RS-232C. Прибор генерирует формы сигнала очень высокого качества с высокой степенью точности и устойчивости самого сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 0,1 Гц до 20 МГц в одном расширенном диапазоне (выходные сигналы треугольной/пилообразной формы с частотой до 2 МГц). Сигналы произвольной формы могут редактироваться с самого начала или видоизменяя сигналы стандартной формы. Имеется полный набор функцийсинхронизации, включая внешний-внутренний источниксинхронизации, ждущий и пакетный режимы работы.

Особенности генератора 4045
Диапазон частот 20 МГц (только для синуса и меандра)
Синус, меандр, треугольник и сигналы произвольной формы
Амплитудная и частотная модуляция
Функция линейного или логарифмического свипирования
Регулируемая скважность
Регулируемое смещение DC
Яркий информативный ЖК-дисплей
Интерфейс RS-232C

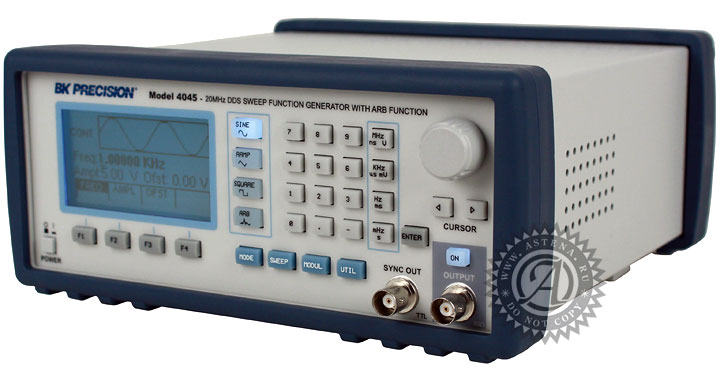

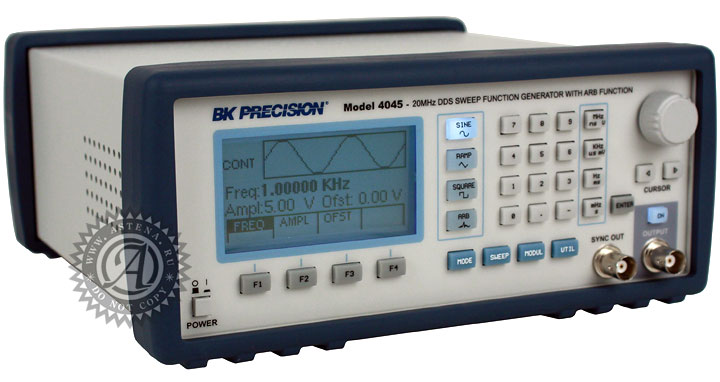

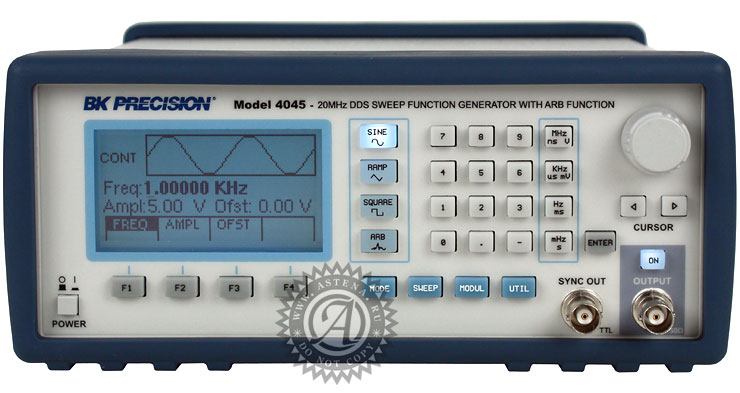

BK4045

4045 BK Precision



Генератор 4045 BK Precision

Производитель генератора BK 4045 - компания BK Precision (США)
BK Precision

Технические данные BK 4045

Параметры Значения
Диапазон частот 00,1 Гц - 20 МГц (только для синуса и меандра)
Формы сигнала Синус, меандр, треугольник, произвольная, пила, импульс
Амплитуда 10 В пик-пик на нагрузке 50 Ом
Затухание -20 дБ + 1 дБ
Смещение ± 4,5 В на нагрузке 50 Ом (в зависимости от амплитуды)
Искажение DC - 20 кГц = - 55 дБн
Меандр, время нарастания/спада < 18 нс (10% - 90%) на нагрузке 50 Ом
Сглаженность 0,5 дБ при частоте 1 МГц (1 дБ - 20 МГц)
Питание 90В -264 В, 48 - 66 Гц/30 вольт-ампер, макс.
Размеры (Ш x В x Г) 213 x 88 x 210 мм
Масса 2,5 кг
