BK Precision 4076

Генератор сигналов произвольной формы (BK Precision, США)

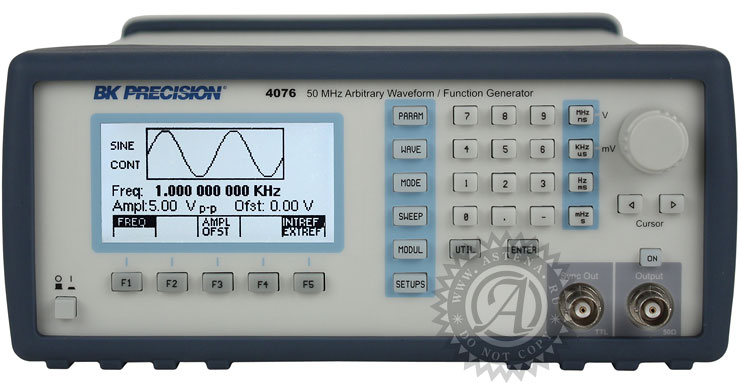

генератор 4076 BK Precision

цена 4076 BK Precision

BK Precision 4076 - Генератор сигналов произвольной формы, 50 МГц


BK Precision 4076 представляет собой универсальный высокоэффективный генератор сигналов произвольной формы с наибольшей в своем классе емкостью произвольной памяти. Этот генератор объединяет в себе способность точно и достоверно генерировать любые возможные сигналы произвольной формы, а также архитектуру DDS (прямой цифровой синтез) и при этом использовать обычные функции традиционного генератора. Сигналы произвольной формы обладают 14-битным разрешением, частотой выборки 125 Мвыб/сек и длиной записи 4000 000 точек. Сигналы могут выдаваться в режиме непрерывной генерации, по строб-импульсу, в пакетном режиме, а также по условию запуска. Управление осуществляется непосредственно с удобной для пользователя передней панели. Приборами можно управлять дистанционно с помощью SCPI-команд (стандартные команды для программируемых приборов) через интерфейс RS232 или GRIB- интерфейса.


Расширенные функциональные возможности, такие как внешняя или внутренняя модуляция AM, FM или FSK, наряду с универсальными возможностями развертки и генерированием импульсов с изменяемыми фронтами, делает этот генератор пригодным для использования в самых разных сферах, включая проектирование электронной аппаратуры, функциональное тестирование, моделирование работы датчиков или генерирование модулированных сигналов I/Q.



Общие характеристики генератора 4076 BK Precision
Генератор сигналов произвольной формы, 14-бит, 125 Мвыб/сек, 4 000 000 точек
Синусоидальные сигналы 50 МГц/Сигналы прямоугольной формы (меандры) 50 МГц
Типы сигнала: заданный импульс, пилообразный, треугольник, шумовой, Sin(x)/x, экспонента и гауссов сигнал
Модуляция AM, FM и FSK
Разрешение по амплитуде 1 мВ (10 мВ - 10 В)
Большой графический ЖК-дисплей обеспечивает детальное отображение выходных сигналов
Полностью программируемые маркеры
Полностью защищенный выход
Калибровка без открытия корпуса
В комплект поставки включено ПО для корректирования сигналов произвольной формы
Набор SCPI-команд
Имеются модификации с интерфейсом GPIB и RS232, стандартная комплектация


Стандартный комплект поставки генератора 4076
Компакт-диск, содержащий руководство пользователя с ПО Wave-X, кабель последовательного интерфейса (нуль-модемный кабель), сетевой шнур питания.

Гарантия на генератор 4076 - 3 года.

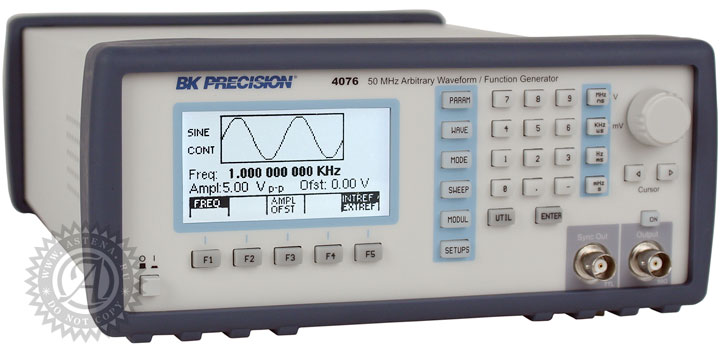

4076 генератор BK Precision

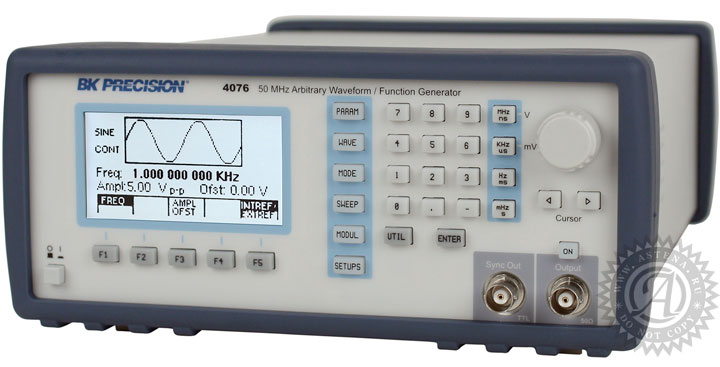

4076 генератор BK Precision

Генератор сигналов произвольной формы 4076 BK Precision


Технические данные 4076

Параметры Значения
Каналы 1 канал
Частотные параметры сигнала
Синусоидальный сигналот 1 мкГц до 50 МГц
Меандрот 1 мкГц до 50 МГц
Треугольный, пилообразный сигналот 1 мкГц до 5 МГц
Импульсный сигналот 1 мГц до 25 МГц
Погрешность0,001% (10 ppm)
Разрешение12 знаков или 1 мкГц
Произвольная форма сигнала
Предусмотренные формы сигналаСинусоидальный, треугольный, прямоугольный (меандр), шумовой, пилообразный (нарастание/спад), sin(X)/X, с экспоненциальным фронтом и срезом, гауссов сигнал
Длина записи сигналаот 2 до 4 000000 точек
Разрешение по вертикали14 бит (16384 уровня)
Уровень шумаДобавить от 1% до 100% к выходному сигналу
Частота дискретизации125 Мвыб/сек, частота выполнения точек регулируется в диапазоне 8 нс - 100 сек
ЧастотаПогрешность: 0,001% (10 ppm)
Разрешение: 4 знака
Характеристики выходного сигнала
Диапазон амплитудРазмах от 10 мВ до 10 В на нагрузке 50 Ом
Разрешение по амплитуде3 знака (1000 импульсов счета)
Погрешность (по отношению к уровню на 1 кГц)± 1% ± 20 мВ, программир. выход 1 В-10 В
Амплитудная неравномерность (по отношению к уровню на 1 кГц)± 0,1 дБ на частоте до 10 МГц± 1 дБ на частоте до 50 МГц
Диапазон смещения± 4,99 В на нагрузке 50 Ом, в зависимости от установок амплитуды
Разрешение смещения10 мВ с разрешением 3 знака
Погрешность смещения± 1 % ± 10 мВ на нагрузке 50 Ом
Выходной импедансОбычно 50 Ом
Защита выходаВыход прибора защищен от коротких замыканий и номинального аварийного напряжения, подаваемого на основной выходной разъем
Фильтр9-полюсн. Фильтр Кауэра (эллипт.) и 5-полюсн. Фильтр Бесселя
Параметры сигнала
Нелинейные гармонические искажения (синус)DC-20 кГц, -65 дБ ниже несущей
от 20 кГц до100 кГц, 60 дБ ниже несущей
от 100 кГц до 5 МГц, -45 дБ ниже несущей
от 5 МГц до 50 МГц, -35 дБ ниже несущей
Паразитный сигнал (синус)DC-1 МГц < -65 дБ ниже несущей
Время нарастания/спада (меандр, импульсный сигналы)< 6 нс (от 10% до 90%) при полной амплитуде на нагрузке 50 Ом
Регулируемая скважностьот 20% до 80% на частоте < 10 МГц (меандр)
от 40% до 60% на частоте < 30 МГц (меандр)
50% на частоте > 30 МГц (меандр)
Регулируемая симметрияот 10% до 90% на частоте < 5 МГц (треугольный сигнал)
Симметрия при 50%< 0,5%
Линейность (треугольный сигнал, пилообразный сигнал)< 0,1% пиковой мощности (от 1 мкГц до 250 кГц)
Искажения< 3% размаха амплитуды ± 50 мВ
Длительность импульса 20 нс < (период - 20 нс) разрешение 10 нс
Регулируемая длительность фронта 100 нс < Длительность импульса/0,625 (скважность 50%) разрешение 10 нс
Рабочие режимы
НепрерывныйВыдача сигналов с запрограммированнымипараметрами происходит непрерывно
По условию запускаВыдача сигналов происходит по запуску от внутреннего или внешнего источника, после чего генерируется один цикл сигнала по заранее запрограммированным параметрам. Частота – до 20 МГц для сигналов произвольной формы; и 10 МГц – в режиме DDS
По строб-импульсуАналогичный режиму по условию запуска, за исключением того, что сигнал генерируется на время действия стробирующего импульса. Последний начатый цикл завершен.
Пакетныйот 2 до 999999 циклов
Фазовыйот -180,0 до +180 градусов с разрешением 0,1 градуса
Источник запускаИсточник запуска может быть внешним, внутренним или ручным. Диапазон частот при запуске от внутреннего источника – от 0,01 Гц до 1 МГц (1мкс – 10 сек)
Параметры модуляции
Амплитудная модуляция
Внутренний источник сигналаот 0,01 Гцдо 20 кГц, синус, меандр или треугольник, переменная модуляция от 0% до 100%
Внешний источник сигнала5 В ампл., при коэффициенте модуляции 100%, входной импеданс 10 кОм Полоса 0,01 Гц – 50 кГц
Частотная модуляция
Внутренний источник сигналаСинусоидальная волна 0,1 Гц - 20 кГц, меандр или треугольник
Внешний источник сигнала5 В ампл.,при девиации 100%, входной импеданс 10 кОм, полоса 0,01 Гц – 50 кГц
FSK (частотная манипуляция)
Внутренний источник сигнала0,01 Гц – 1 MГц
Внешний источник сигналаМакс.1 MГц
Свипирование (развертка частоты)
Форма разверткиЛинейная и логарифмическая, вверх или вниз
Время разверткиот 10 мс до 500 сек
Запускот внутреннего источника, от внешнего источника, непрерывный или по строб-импульсу
Входы/выходы
Trigger INTTL-совместимый Максимальная частота 20 МГц Минимальная длительность импульса 20 нс Входной импеданс10кОм, номинальн.
Sync OUTИмпульс ТТЛ при запрограммированной частоте, импеданс источника 50 Ом
Modulation IN5 В ампл.,при коэффициенте модуляции 100% Входной импеданс 10 кОм от DC до > мин. полосы пропускания 50 кГц
Marker OUTПоложительный ТТЛ импульс, программируемый пользователем в сигнал произвольной формы.Импеданс источника 50 Ом.
Reference IN-OUT10 МГц, TTL-совместимый, вход или выход, для внешней синхронизации, выходной импеданс 50 Ом, а входной – 1 кОм
Summing IN5 В ампл. на выходе (полная шкала), вх. импеданс 500 Ом
Запуск от внешнего источника
Повторениеот 1 мкс до 100 сек
Разрешение4 знака
Погрешность± 0,002%
Общие характеристики BK4076
Разрешение дисплея160 х 80 точек, ЖК дисплей
Удаленный интерфейсGPIB, RS-232
Память форм сигнала, ЗУ50 полноформатных настроек при выключенном питании, 4 000000 точек во флэш-памяти
Размеры (Ш x В x Г)213 x 88 x 275 мм
МассаПриблизительно 2,5 кг
Источник питания, потребление100 – 240 В переменного тока, ± 10%, макс. 50 ВА
ТемператураРабочая: от 0°С до +50°С В нерабочем состоянии: от -20°С до +70°С
ВлажностьОтносительная влажность 95% при температуре от 0°С до +30°С
ЭМСВ соответствии с требованиями директивы EN55011 к радиоактивному и кондуктивному излучению
Восприимчивость к электрическим разрядамВ соответствии с требованиями директивы EN55082
Требования безопасностиВ соответствии с требованиями директивы EN61010, утвержденной ЕС
Гарантия 3 года
