Как выполнить требования СанПиН к вытяжным устройствам


То, что паяльный дым опасен для здоровья монтажника и должен быть удален и нейтрализован, сегодня ни у кого не вызывает сомнения. Также уже никто не спорит, что лучшим решением для этой задачи является дымоуловитель. Остается только вопрос, какую модель и комплектацию выбрать, чтобы вытяжная система работала максимально эффективно и при этом обеспечила комфорт для монтажника.

Из всевозможных разновидностей оснащения дымоуловителей, начиная трубочками на паяльнике и заканчивая вытяжными кабинами, наибольшее распространение получил вариант с дымоприемниками — вытяжными устройствами, непосредственно всасывающими дым из зоны пайки (рис. 1). От формы, размеров и конструкции дымоприемника напрямую зависит эффективность удаления дыма, а также комфорт рабочего места электромонтажника. И если о комфорте у каждого может быть свое представление, то качество дымоудаления имеет законодательно закрепленные критерии. Согласно СанПиН 952-72, «рабочие места следует оборудовать местными вытяжными устройствами, обеспечивающими скорость движения воздуха непосредственно на месте пайки не менее 0,6 м/с, независимо от конструкции воздухоприемников». Далеко не каждый дымоприемник обеспечивает выполнение этого требования, находясь на комфортном расстоянии от места пайки.

Дымоудаление непосредственно из зоны пайки

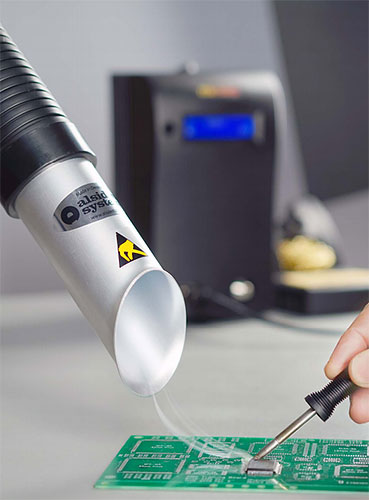

Рис. 1. Дымоудаление непосредственно из зоны пайки

Первое, на что нужно обратить внимание при выборе дымоприемника, — его диаметр. В зависимости от назначения он может составлять 38–100 мм. Чем меньше диаметр, тем больше скорость воздушного потока на входе, что безусловно хорошо, но дым будет собираться с меньшей площади, то есть дымоприемник нужно подводить достаточно близко к месту пайки. При большом диаметре, напротив, объем всасываемого воздуха окажется больше, и зона захвата увеличится, но даже при высокой производительности дымоуловителя нормы по скорости движения воздуха будут выполняться с большой натяжкой. Золотой серединой следует признать диаметр 50 мм. Такие дымоприемники обеспечивают высокую скорость всасывания на входе и в то же время достаточно комфортную рабочую зону, в которой сохраняется необходимый воздушный поток. Устройства они не занимают слишком много рабочего пространства, не загораживают и не затеняют зону пайки. Главное требование к дымоприемнику диаметром 50 мм — он должен быть гибким и «запоминать» заданное положение, поскольку в процессе работы его необходимо устанавливать на оптимальном расстоянии от паяльника.

Для эффективности дымоприемника огромное значение имеет форма его раструба. Для работы с паяльником оптимален раструб в виде трубки с косым срезом, пришедший на смену устаревшей воронке. Преимущество косого среза в том, что такой раструб можно установить сбоку от места пайки на комфортном расстоянии и он гарантированно обеспечит необходимую скорость воздушного потока в рабочей зоне, не создавая помех монтажнику. Если же использовать воронку, то в месте ее расширения воздушный поток замедляется, поэтому нужное расстояние следует отсчитывать от самого узкого места, но тогда край воронки оказывается непосредственно в рабочей зоне, что чрезвычайно неудобно. Чтобы компенсировать этот недостаток, воронку приходилось располагать сверху над местом пайки, но она загораживала и затеняла рабочую зону. Единственная задача, где оправдано использование раструба-воронки, — удаление дыма от паяльного оборудова-ния, к нему относятся термовоздушные и инфракрасные системы, тигли, и печи, но это никак не относится к ручной пайке.

Еще одно условие успешного применения дымопремников небольшого диаметра — глубокое разрежение, которое должен создавать дымоуловитель. Для диаметра 50 мм разрежение должно составлять не менее 20 мбар. Даже очень мощные модели с большой производительностью, но с меньшим разрежением не способны прокачать достаточно воздуха через столь малый диаметр. Таким образом, для каждого дымоуловителя существует свой оптимальный дымопремник, идеально его дополняющий.

комплекты дымоуловителей BOFA

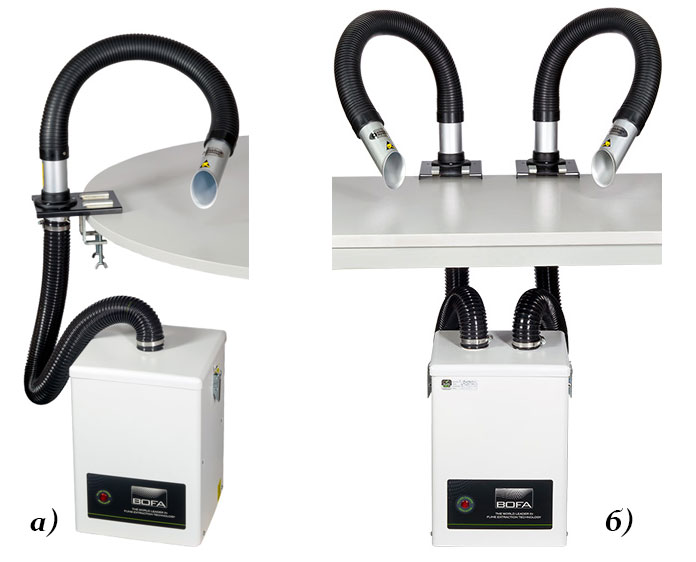

Рис. 2. Обновленные комплекты дымоуловителей BOFA: а) V200-AL; б) V250-AL

Примером подобного гармоничного комплекта может служить дымоулавливающая система на два рабочих места BOFA V250-AL (рис. 2). Дымоуловитель снабжен мощным центробежным вентилятором, способным создавать разрежение до 30 мбар. Это оптимальное значение, достаточное для обеспечения максимального воздушного потока 13 м/с (больше нельзя, чтобы не превысить нормы по шуму) и поддержания его неизменным независимо от состояния фильтров благодаря электронной стабилизации частоты вращения. Модель V250 поставляется на российский рынок довольно долго и зарекомендовала себя как абсолютно надежная, тихая и очень эффективная система дымоудаления. Единственным слабым звеном старой комплектации был пластиковый дымопремник, который устанавливался в воздушную розетку (рис. 3). Место крепления дымоприемника считалось наиболее нагруженным, отчего он со временем разбалтывался и терял устойчивость. Кроме того, в месте установки в воздушную розетку диаметр сужался до 38 мм, что создавало дополнительное сопротивление воздушному потоку.

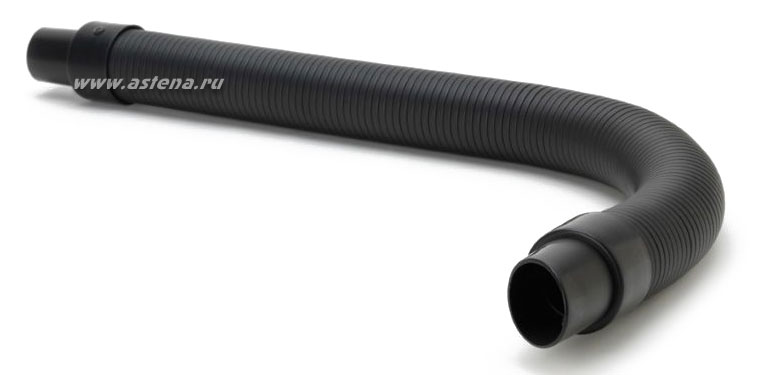

A1020047

Рис. 3. 50-мм дымопремник A1020047 старого типа

Теперь дымоуловитель BOFA V250-AL укомплектован новыми гибкими антистатическими дымоприемниками Alsident (рис. 4). По всей длине воздушного канала в новой модели отсутствуют сужения, что позволяет использовать дымоуловитель на полную мощность и заметно снизить шум. Теперь место крепления усилено алюминиевой вставкой, благодаря чему многократно увеличить срок его службы. Имеющий косой срез раструб дымоприемника также выполнен из алюминия. Он не «боится» случайного прикосновения паяльника и легко отмывается при загрязнении.

Гибкий односекционный дымопремник Alsident

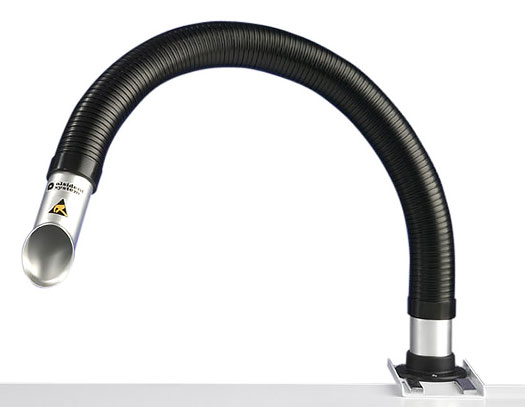

Рис. 4. Гибкий односекционный дымопремник Alsident

Для систем центрального дымоудаления на большое количество рабочих мест с мощным дымоуловителем предпочтительны двух- или трехсекционные дымоприемники (рис. 5). В их шарнир встроен регулятор потока, необходимый для выравнивания разрежения в дымоприемниках, с разным удалением от блока дымоуловителя. Кроме того, рабочий радиус у таких устройств намного больше, чем у односекционных.

Два образца паяльных паст

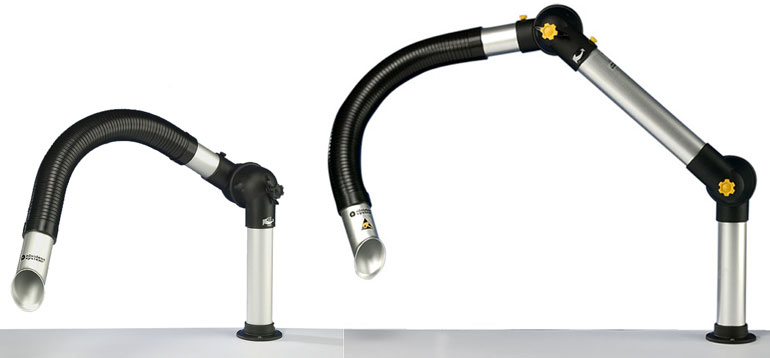

Рис. 5. Многосекционные дымопремники с регуляторами потока в шарнире

Комплекты BOFA V250-AL (на два рабочих места) или BOFA V200-AL (на одно рабочее место) оптимальны для всех видов ручного монтажа. Однако напомним, что из-за малого диаметра их дымопремники должны располагаться не слишком далеко от места пайки. Но бывают задачи, когда по разным причинам, например при работе с микроскопом, нахождение дымопремника в рабочей зоне нежелательно. В этом случае поможет модель с диаметром 75 мм, но для нее понадобится дымоуловитель с большей производительностью.

Дымоуловитель BOFA V300E

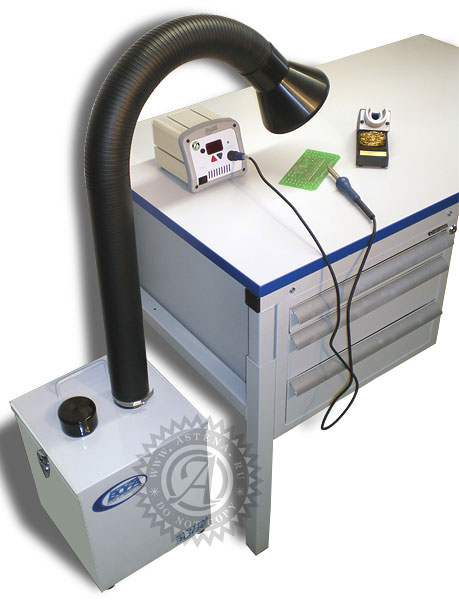

Рис. 6. Дымоуловитель BOFA V300E в старой комплектации

Всем, кто как-то связан с ручной пайкой, хорошо известен дымоуловитель V300E, или в прошлом SYSTEM 300E (рис. 6) той же британской компании BOFA. Благодаря простой и очень надежной конструкции модель получила широчайшее распространение. Однако многолетний опыт эксплуатации выявил один серьезный недостаток системы. Из-за невысокого разрежения, создаваемого V300E (всего 5 мбар), модель рассчитана на работу только с дымоприемниками большого диаметра — 75 мм. До недавнего времени дымоуловитель комплектовался исключительно этими громоздкими и не очень удобными дымоприемниками с раструбом-воронкой. По замыслу производителя гибкий дымоприемник должен сохранять заданную форму, располагаясь над зоной пайки, но со временем он разбалтывался, терял устойчивость и за счет большого веса часто просто падал на стол (рис. 7). За счет своего расширения воронка замедляла воздушный поток, и, чтобы сохранить эффективность, ее приходилось размещать очень близко к месту пайки, что практически невозможно, когда дымоприемник лежит на столе. Многие продолжали его использовать и в таком положении, но в этом случае система уже не обеспечивала необходимой скорости воздушного потока в зоне пайки — 0,6 м/с согласно требованиям СанПиН.

дымоприемник терял устойчивость и падал на стол

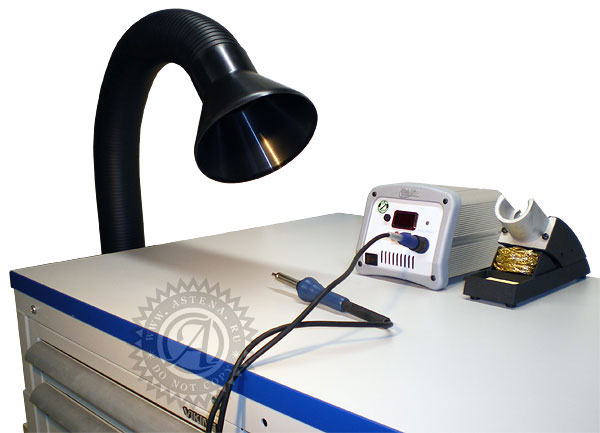

Рис. 7. Со временем старый дымоприемник терял устойчивость и падал на стол

Два образца паяльных паст

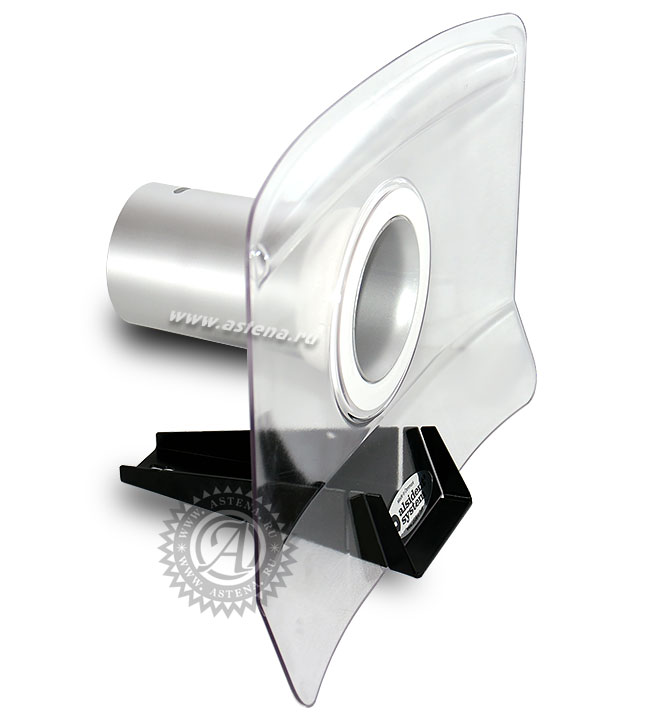

Рис. 8. Дымоприемник FlatScreen занимает минимальное пространство и не затеняет рабочую зону

Всех этих недостатков лишен новый дымоприемник FlatScreen (плоский экран), представленный на рис. 8. Он может располагаться на столе рядом с рабочей зоной и занимает мало места. Плоскость экрана и поверхность стола образуют полузамкнутый объем, за счет чего скорость потока в рабочей зоне значительно возрастает, а значит, дымопремник можно установить на большем расстоянии от точки пайки без потери эффективности. Поскольку экран прозрачный и расположен почти вертикально, он совсем не затеняет рабочую зону. Дымопремник Flat Screen имеет антистатическое исполнение, соответствующее требованиям к рабочим местам в электронике. Новый комплект дымоуловителя BOFA V300E-FS (рис. 9) с дымопремниками Flat Screen, несмотря на явные преимущества, сохранил привлекательную цену, что, несомненно, сделает эту модель еще более популярной.

комплект дымоуловителя BOFA V300E

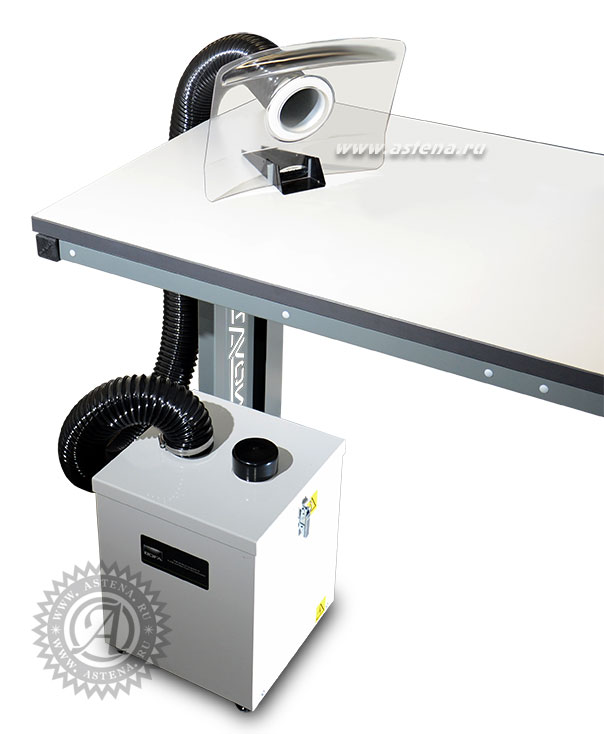

Рис. 9. Новый комплект дымоуловителя BOFA V300E. Эффективность выше на 25–30%




Дмитрий Колесов

Технологии в электронной промышленности, №3'2017
