Осциллограф С1-166/1

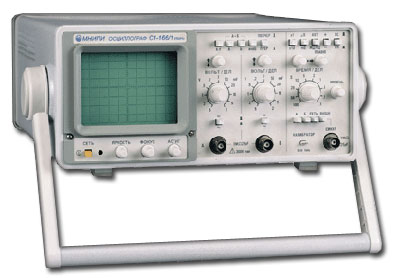

С1-166/1 Аналоговый осциллограф


производитель С1-166/1

Осциллограф С1-166/1 (справочная информация о приборе)

  • Полоса пропускания 0 - 25 МГц
  • Два канала
  • Чувствительность 2 мВ/дел
  • Десятикратная растяжка
  • Малые габариты и масса

Осциллограф С1-166/1 (универсальный аналоговый осциллограф) предназначен для исследования электрических сигналов в полосе пропускания 0 - 25 МГц путем визуального наблюдения формы электрических сигналов на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Прибор характеризуются удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, минимальным весом и габаритными размерами.

Производитель осциллографа С1-166/1 - ОАО "МНИПИ", Республика Беларусь, г. Минск.

Технические данные С1-166/1

Параметры Значения
Вертикальное отклонение
Число каналов 2
Полоса пропускания 0-25 МГц
Коэффициенты отклонения 2 мВ/дел-5 В/дел (шаг1-2-5)
Погрешность установки ± 4%
Время нарастания ПХ ≤ 14 нсек
Входной импеданс 1 МОм/25пФ, (с делителем 1:10 -10 МОм/15 пФ)
с открытым входом ≤ 100 В
с открытым входом ≤ 100 В
с делителем 1:10 ≤ 250 В
Режимы по вертикали канал А, канал Б, сумма каналов А+ Б в любой комбинации , каналы А,Б и А+Б прерывисто/поочередно, изменение полярности сигнала в канале Б
Горизонтальное отклонение
Коэффициенты развёртки 0,1 мкс/дел-0,1 с/дел (шаг1-2-5)
Погрешность установки ±5% , с растяжкой ±7%
Растяжка развёртки x 10
Режимы развёртки автоколебательный, ждущий
Синхронизация
Источники канал 1, канал 2, сеть, внешний
Внешняя синхронизация 10 Гц-25 МГц, 0,2-10 В
Задержка изображения обеспечивает возможность наблюдение переднего фронта
Режим X-Y в полосе 1МГц, коэф. отклонения 2 мВ/дел- 5В/дел
Общие характеристики
Экран 60x80 мм
Встроенный калибратор частота "меандра"-(1000 ±10) Гц, амплитуда-(0,6 ±0,006) В
Питание 220 В ±10%, 50 Гц
Потребляемая мощность 60 ВА
Габаритные размеры (HxWxD) 126x304x372 мм
Масса 5,5 кг
Рабочая температура 5-40 °С
Влажность 80% при 25 °С
