Cardinal. Двухканальный стационарный PN-сканер



Двухканальный стационарный PN-сканер Cardinal (BVSystems, США)

Cardinal™ - это портативный PN-сканер, используемый для измерения и регистрации (Ec/Io) распространения IS-95 CDMA 2000 базовых станций. Cardinal измеряет активные 1XRTT CDMA сети, работающие на частотах PCS и сотового при использовании точного двухспектрального приёмника. Инструмент идеально подходит для стационарного CDMA анализа, где GPS приём недостаточный или не происходит поскольку идентификатор базовой станции и UTC происходят от демодуляции сигнала синхронизации. Cardinal также работает от сменяемой ионно-литиевой батареи, запоминающего устройства Compact Flash® и встроенного графического ЖК-дисплея с задней подсветкой

ОСНОВНЫЕ СВОЙСТВА:
измеряет корреляционную длину сигнала (Ec/Io) всех 512 IS-95B базовых станций
контроль смежных списков
оптимизация базовых блоков
подтверждает пороговую величину передачи
анализ зон распространения
измеряет загрязнения пилот-сигнала
сканирует все 512 базовых станций (IS-95 и CDMA 2000 / 1XRTT) менее чем за одну (1) секунду
измеряет коррелируемую интенсивность сигнала CDMA PCS и CDMA (Ec/Io) ± 1.0 дБ
получает идентификаторы базовой станции через демодуляцию канала синхронизации
сообщает системное время базовой станции
встроенная съёмная перезаряжаемая ионно-литиевая батарея
съёмное запоминающее устройство Compact Flash® для хранения данных
встроенный графический ЖК-дисплей отображает до 4 PN одновременно
полный контроль и вывод данных через соединение RS-232 порта к любому лэптопу
не нужен GPS приём

ЧАСТОТЫ
Частотный диапазон 1930 - 1990МГц ( полосы A - F) и частоты сотовых сетей CDMA 865 - 897 МГц

Программное обеспечение:

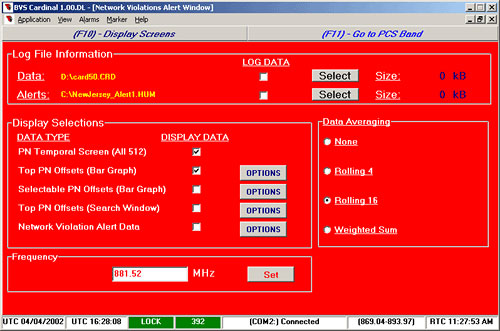

Cardinal Data Logger


Cardinal Data Logger это программная утилита преобразования для PN - сканера Cardinal. Все собранные со сканера Cardinal данные накапливаются посредством съемной ATA флеш - карты или через последовательный кабель, а затем преобразуются для последующей обработки, используя это программное обеспечение. В добавок параметры и статистики, такие как свипирование базовых станций, одиночное и пороговое, могут быть записаны и отображены.
Производитель PN-сканера Cardinal - компания BVSystems (США)
BVSystems

Технические данные Cardinal

ПАРАМЕТРЫ ЗНАЧЕНИЯ
БЫСТРОДЕЙСТВИЕ РЧ CARDINAL™:
Диапазон частот PCS 1930-1990 МГц (спектры А - F)
сотовый CDMA 869.04-893.97 МГц (спектры А - В)
Полоса частот IF 1,25 МГц
Точность измерения Ec/Io ± 1 дБ @ 25° С
± 2 дБ (0 – 50° С);
Коэффициент шума приёмника < 7,5 дБ отслеживание пилот-сигнала
Входная чувствительность антенны
Обнаружение минимального сигнала
> - 117 дБм
- 115 дБм обнаружение пилот-сигнала
Максимально безопасный входной сигнал + 10 дБм
ОБРАБОТКА ДАННЫХ CDMA:
Последовательности PN-генератора Пилот-сигналы I и Q IS-95
Минимальное Ec/Io - 20 дБ
Радиус корреляции 1024 чипа (как для I, так и для Q)
Обнаруживаемое минимальное Ec/Io - 20 дБ
Частота сканирования базовой станции < 1 сек.
Частота обновления дисплея < 1 сек.
Идентификация базовой станции Прямой IS-95 и 1XRTT BS идентификатор демодуляции
Точность синхронизации Абсолютная (от сигнала синхронизации)
Неустойчивая синхронизация ± 200 нс
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Программное обеспечение Включает Регистратор данных Cardinal® и Chameleon CDMA®
Сохранение данных Съёмный Compact Flash®
Диапазон рабочих температур 0 - 50° С
Диапазон температур хранения - 40 - 50° С
Размеры Ш=13,97х Д=27,94 х Г=8,89см
Вес 1,8кг
Питание Встроенная батарея
Внешнее + 12 В напряжения постоянного тока 0,5 A
Зарядное устройство Внешний двойной аккумулятор для быстрой зарядки зарядное устройство для ионно-литиевых батарей
