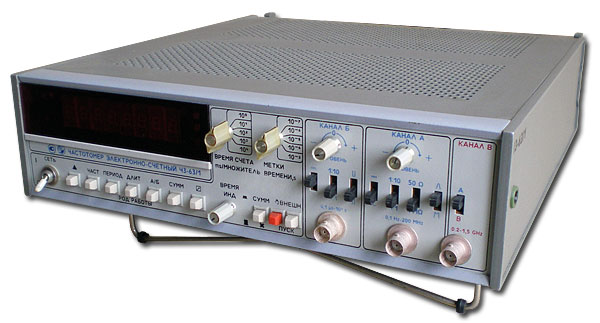

Частотомер Ч3-63/1

Частотомер Ч3-63/1

Основные параметры Ч3-63/1
• Малые габариты и масса
• Программное кодовое дистанционное управление
• Возможность выдачи информации на внешнее регистрирующее устройство

Частотомер Ч3-63/1 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний.
Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.
Может использоваться в информационно-измерительных и технологических системах, управляемых ЭВМ.
Прибор адаптирован для работы в жестких условиях эксплуатации. Надежность конструкции позволяет эксплуатировать прибор в течении 15..20 лет...

Техническая документация к прибору Ч3-63/1
Формуляр к Ч3-63/1
Техническое описание и инструкция по эксплуатации к Ч3-63/1

Производитель частотомера Ч3-63/1 - ОАО «Меридиан» им. С.П. Королева, Украина, г. Киев. подробнее...

Технические данные Ч3-63/1

Параметры	Значения
Основные характеристики Ч3-63/1
Диапазон измеряемых частот	синусоидальных ... 0,1 Гц - 1500 МГц импульсных сигналов ... 0,1 Гц - 200 МГц (0,1-10 В)
Напряжение входного сигнала	в диапазоне 0,1 Гц-1000 МГц ... 0,03 - 10 В эфф. в диапазоне 1000-1500 МГц ... 30 мкВт - 10 мВт
Погрешность измерения частоты, не более	± 5·10^-7 ± 1 ед.сч.
Относительная погрешность по частоте кварцевого генератора	за 30 суток ... ± 1,5·10^-7 за 12 мес. ... ± 5·10^-7
Диапазон коррекции частоты кварцевого генератора	± 5·10^-7
Диапазон измеряемых периодов сигнала	0,1 мкс - 10^-4 с
Диапазон измеряемых длительностей импульсов	0,1 - 104с
Входное сопротивление	1 МОм (50 Ом)
Входная емкость	50 пФ
Питание	220 В, 50 Гц 220(115) В, 400 Гц постоянный ток 27 В
Потребляемая мощность	60 ВА
Рабочий диапазон температур	-30 .. +50 гр. С
Габариты	312x953x35 мм
Масса Ч3-63/1	6 кг

Параметры

Значения

Основные характеристики Ч3-63/1

Диапазон измеряемых частот

синусоидальных ... 0,1 Гц - 1500 МГц
импульсных сигналов ... 0,1 Гц - 200 МГц (0,1-10 В)

Напряжение входного сигнала

в диапазоне 0,1 Гц-1000 МГц ... 0,03 - 10 В эфф.
в диапазоне 1000-1500 МГц ... 30 мкВт - 10 мВт

Погрешность измерения частоты, не более

± 5·10^-7 ± 1 ед.сч.

Относительная погрешность по частоте кварцевого генератора

за 30 суток ... ± 1,5·10^-7
за 12 мес. ... ± 5·10^-7

Диапазон коррекции частоты кварцевого генератора

± 5·10^-7

Диапазон измеряемых периодов сигнала

0,1 мкс - 10^-4 с

Диапазон измеряемых длительностей импульсов

0,1 - 104с

Входное сопротивление

1 МОм (50 Ом)

Входная емкость

50 пФ

Питание

220 В, 50 Гц
220(115) В, 400 Гц
постоянный ток 27 В

Потребляемая мощность

60 ВА

Рабочий диапазон температур

-30 .. +50 гр. С

Габариты

312x953x35 мм

Масса Ч3-63/1

6 кг
