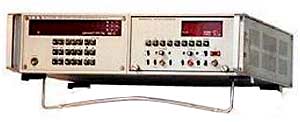

Частотомер электронно-счётный Ч3-64

Ч3-64 Частотомер электронно-счётный


производитель Ч3-64

Частотомер электронно-счётный Ч3-64 (справочная информация о приборе)

Для частотомера Ч3-64 характерны широкий диапазон измерения частотных и временных характеристик электрических сигналов с высокой точностью. Область применения: в технике связи, радиоизмерительной технике, при разработке, производстве, эксплуатации различных радиоэлектронных устройств и для их метрологического обеспечения.

Особенности частотомера Ч3-64
  • Измерение частоты НГ и ИМ сигналов
  • Измерение периода, длительности импульсов и интервалов времени
  • Измерение отношения частот
  • Автоматизация измерений
  • Высокая точность измерений
  • Высокая разрешающая способность
  • Жесткие условия эксплуатации
  • Малое энергопотребление
Производитель частотомера Ч3-64 - ОАО "Меридиан" им. С.П. Королева, Украина, г. Киев.

Технические данные Ч3-64

Параметры Значения
Входные характеристики
Диапазон измеряемых частот, Гц 0,005 – 1,5х 109
Уровень входного сигнала:
в диапазоне 0,005 Гц-150 МГц (вход А) для синусоидального сигнала 0,05-10 В, для импульсного сигнала 0,15-10 В при длительности импульсов 2*3,5 нс
в диапазоне 100-1000 МГц (вход В) для синусоидального сигнала 0,01-1 В
в диапазоне 1000-1500 МГц (вход В) для синусоидального сигнала 0,2-10 мВт
Диапазон измерения периода, Гц 0,005 - 150 х106
Входное напряжение, В для синусоидального сигнала 0,05-10 для импульсного сигнала 0,15-10
Диапазон измерения несущей частоты ИМ сигнала, МГц 100-1500
Уровень входного сигнала: в диапазоне 100-1000 МГц 0,1-1 В
Уровень входного сигнала: в диапазоне 1000-1500МГц 0,2-10 мВт
Минимальная длительность импульсов 0,3 мкс, частота следования 100 Гц-1МГц при скважности 2-10000
Диапазон измерения длительности импульсов, с 10 х 10-9 – 2 х 104 с
Частота следования, МГц 50
Входное напряжение, В 0,3-10
Диапазон измерения длительности интервалов времени, с 0 – 2х104 (входное напряжение 0,15-10 В, разрешающая способность 1 нс)
Измерение отношения частот Диапазон высшей из сравниваемых частот 0,005 Гц-1500 МГц Диапазон низшей из сравниваемых частот 0,005 Гц-150 МГц
Входное сопротивление прибора по входу А , МОм 1 или 50 Ом
Входная емкость прибора по входу А, пФ 50
Входное сопротивление прибора по входу Б, Ом 50
Параметры опорного кварцевого генератора
Номинальное значение частоты опорного генератора, Гц 5 х 106
Относительная погрешность по частоте опорного генератора после 2 часов самопрогрева: за 30 суток ±1,5-10-7 за 12 месяцев ±5-10-7
Среднеквадратическая относительная случайная вариация частоты < 1-10-7 за 1 и 10 с
Время самопрогрева, ч 2
Питание 220 В, 50 Гц ; 220 В и 115 В, 400Гц
Потребляемая мощность, ВА 180
Интервал рабочих температур, °С от -10 до + 50
Габаритные размеры, мм 488х133х574
Масса, кг 22
