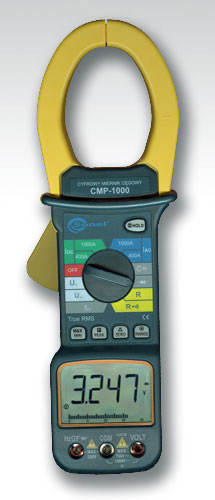

Клещи токоизмерительные с мультиметром CMP-1000
Основные характеристики CMP-1000:
измерение переменного тока true RMS до 1000 А ;измерение постоянного тока до 1000 А ;
измерение напряжения переменного тока true RMS до 750 В;
измерение напряжения постоянного тока до 1000 В;
измерение сопротивления до 40МОм с разрешением от 0,1Ом;
измерение емкости до 40 мкФ;
измерение частоты до 400 кГц;
тестирование диодов;
контроль целостности электрических соединений;
автоматический или ручной выбор измерительных диапазонов;
наличие функции запоминание результатов для последующего их считывания;
запоминание минимальных и максимальных значений;
регистрация пиковых значений переменного тока;
режим относительных измерений.
Назначение и область применения
Клещи токоизмерительные CMP-1000 с мультиметром предназначены для моментальной выдачи параметров цепей переменного и постоянного тока на электроустановках промышленных, административных и жилых зданий. Максимальный диаметр кабеля - 57мм или размер шины 70х18мм.
Внимание!- Класс защиты: II согласно PN-EN 61010-1
- Номер в Госреестре: 30997-06
- Температурный диапазон: 0...+ 50° С
- Габариты ШxВxГ: 102x277x49 мм
- Масса: 0,54 кг.
Технические данные CMP-1000:
Измерение постоянного тока| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 400 A | 0,1 A | ± (1,5% и. в + 5 ед. мл. разряда) для 0...600 А
± (2,5% и. в. + 5 ед. мл. разряда) для 600...800 А ± (3,5% и. в. + 5 ед. мл. разряда) для > 800 А |
| 1000 А | 1 А |
Измерение переменного тока (true RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 400 A | 0,1 A | ± (1,5% и. в + 5 ед. мл. разряда) для 0..600 A, 50..60 Гц ± (2,0% и. в. + 5 ед. мл. разряда) для > 600 A, 50..60 Гц ± (3,0% и. в. + 5 ед. мл. разряда) для 0..600 A, 61..400 Гц ± (3,5% и. в. + 5 ед. мл. разряда) для > 600 A, 61..400 Гц |
| 1000 А | 1 А |
- Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3
Измерение напряжения постоянного тока
| Диапазон | Разрешение | Основная погрешность | Входное сопротивление |
|---|---|---|---|
| 400,0 мВ | 0,1 мВ | ± (0,5% и. в. + 1 ед. мл. разряда) | > 1000 МОм |
| 4,000 В | 1 мВ | 11 МОм | |
| 40,00 В | 0,01 В | 10 МОм | |
| 400,0 В | 0,1 В | 10 МОм | |
| 1000 В | 1 В | 10 МОм |
Измерение напряжения переменного тока (true RMS)
| Диапазон | Разрешение | Основная погрешность | Входное сопротивление |
|---|---|---|---|
| 400,0 мВ | 0,1 мВ | ± (1,5% и. в. + 1 ед. мл. разряда) | > 1000 МОм |
| 4,000 В | 1 мВ | 11 МОм | |
| 40,00 В | 0,01 В | 10 МОм | |
| 400,0 В | 0,1 В | 10 МОм | |
| 750 В | 1 В | 10 МОм |
- Эффективная точность: входной сигнал > 40 мВ, частотная характеристика: 50..60 Гц
- Входная емкость < 100 пФ
- Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3
Измерение сопротивление
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 400,0 Ом | 0,1 Ом | ± (1,2% и. в. + 4 ед. мл. разряда) |
| 4,000 кОм | 0,001 кОм | ± (1,0% и. в. + 2 ед. мл. разряда) |
| 40,00 кОм | 0,01 кОм | |
| 400,0 кОм | 0,1 кОм | |
| 4000 кОм | 1 кОм | ± (1,5% и. в. + 4 ед. мл. разряда) |
| 40,00 МОм | 0,01 МОм | ± (2,0 % и. в. + 4 ед. мл. разряда) |
- Напряжение ожидания: 0,4 В постоянного тока
Тестирование целостности
| Диапазон | Разрешение | Время отклика |
|---|---|---|
| 400,0 Ом | 0,1 Ом | около 100 мс |
- Напряжение ожидания: 0,4 В постоянного тока
- Звуковой сигнал для значений сопротивления ниже 40 Ом
Измерение ёмкости
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| 4,000 пФ | 0,001 пФ | ± (1,5% и. в. + 40 ед. мл. разряда) ** |
| 40,00 пФ | 0,01 пФ | ± (1,5% и. в. + 4 ед. мл. разряда) ** |
| 400,0 пФ | 0,1 пФ | ± (1,5% и. в. + 4 ед. мл. разряда) |
| 4,000 мкФ | 0,001 мкФ | ± (1,5% и .в. + 4 ед. мл. разряда) |
| 40,00 мкФ | 0,01 мкФ | ± (1,5% и. в. + 4 ед. мл. разряда) для < 20 мкФ ± (5,0% и. в. + 4 ед. мл. разряда) для > 20 мкФ |
* - для многослойного конденсатора или другого
** - для относительного измерения
Тестирование диодов
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| 4,000 В | 0,001 В | ± (1,0% и. в. + 2 ед. мл. разряда) |
- Напряжение ожидания: 3,2 В постоянного тока
- Ток тестирования: 0,6 мA
Измерение частоты
| Диапазон | Разрешение | Основная погрешность* |
|---|---|---|
| 99,99 Гц | 0,01 Гц | ± (0,1% и. в. + 10 ед. мл. разряда) |
| 999,9 Гц | 0,1 Гц | ± (0,1% и. в. + 4 ед. мл. разряда) |
| 9,999 кГц | 0,001 кГц | |
| 99,99 кГц | 0,01 кГц | ± (0,1% и. в. + 8 ед. мл.р азряда) |
| 400,0 кГц | 0,1 кГц | ± (0,1% и. в. + 20 ед. мл. разряда) |
- Уровень разрешения: 2,5 В
- для частоты ниже 100 Гц и выше 100 кГц результат может быть нестабилен
- Для частоты ниже 1 Гц дисплей покажет 00,00 Гц
| Дополнительные технические характеристики | |
|---|---|
| Категория безопасности согласно PN-EN 61010-1:2002 | III 1000В |
| Уровень защиты корпуса согласно PN-EN 60529 | IP40 |
| Питание измерителя | элементы питания 9 В типа 6F22 |
| Время непрерывной работы | 100 часов для алкалиновых элементов питания |
| Максимальное сечение проводов | Ø 57мм или шина 70x18 мм |
| Размеры | 277 x 102 x 49 мм |
| Масса измерителя | ок. 540 г (с элементами питания) |
| Температура номинальная | - 18..+ 28°C, при влажности < 70% |
| Температура хранения | - 20..+ 60°C, при относительной влажности < 80% |
| Температурный коэффициент 0,1x (удельная точность)/°C (при температуре < 16°C и > 28°C) | |
| Тестовая частота | номинальная 2x/с, 1x/с по емкости и частоте и 20x/s при аналоговом экране |
| Время бездействия до самоотключения | 30 минут |
| Поляризация | автоматическая, рекомендуется отрицательная поляризация (-) |
| Дисплей | жидкокристаллический, 3-х разрядный (4 разряда для измерения частоты) |
| Соответствие требованиям норм | PN-EN 61010-1:2002 PN-EN 61010-2-032 |
| Стандарт качества | ISO 9001 |
Производитель токоизмерительных клещей CMP-1000 - компания SONEL S. A. (Польша)
