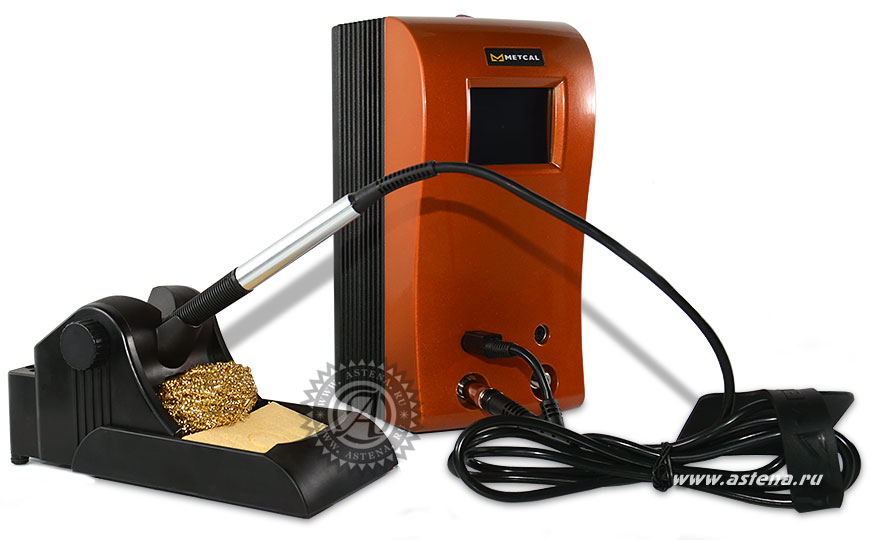

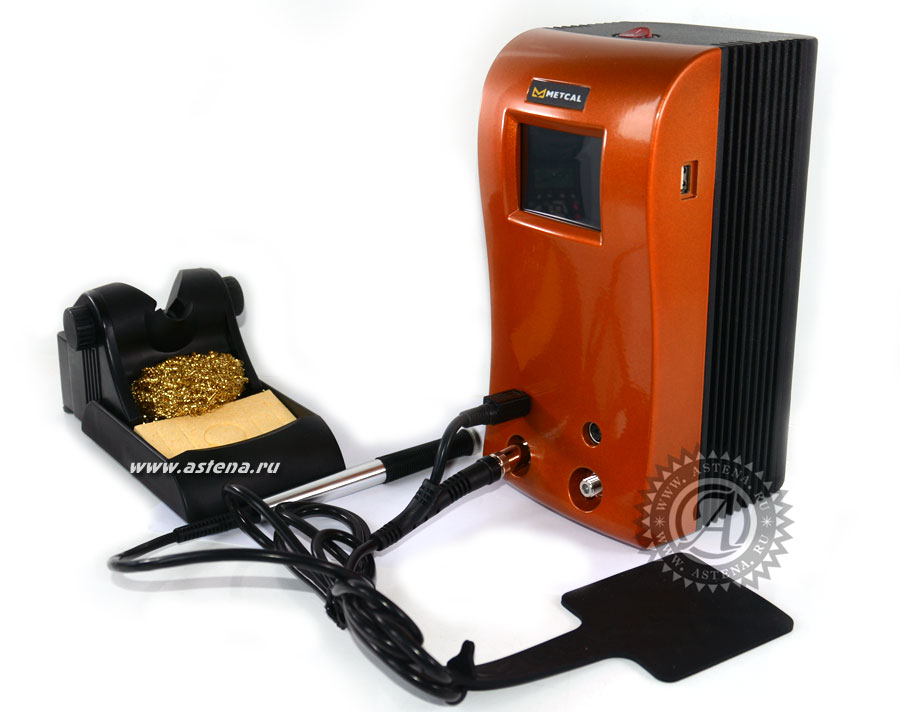

Индукционная паяльная станция Metcal CV-5210

Индукционная паяльная станция CV-5210



CV-5210


Индукционная паяльная станция CV-5210 с системой контроля качества пайки Connection Validation™

METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.

Новая паяльная станция инновационно поднимает планку качества ручной пайки. Паяльные станции компании METCAL развивали технологию нагрева SmartHeat в течение 35 лет. Картридж, совмещающий в себе индукционный нагреватель и наконечник, реагирует на тепловую нагрузку и мгновенно доставляет строго необходимое количество тепла прямо к паяному соединению. Эта технология обеспечивает быстрый, безопасный и стабильный процесс пайки и не нуждается в калибровке.

До этого момента промышленные стандарты полагались только на визуальную оценку качества ручной пайки во время работы монтажника... и теперь настало время для очередного качественного технологического рывка с технологией Connection Validation™

Технология Connection Validation - проверка соединения
METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам. Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.

Цветной дисплей сделает процесс наглядным
Основными критериями оценки качества являются время достижения припоем состояния растекания, а также толщина образующегося во время пайки интерметаллического слоя, который по всем стандартам не должен превышать 4-5мкм. Паяльник станции CV снабжен светодиодным индикатором, который дает сигнал монтажнику, когда нужно закончить пайку, а также сообщает об ошибках. Помимо подачи сигналов станция отображает на цветном сенсорном дисплее текущую температуру наконечника, и даже выводит график изменения мгновенной мощности.

Станцию CV можно подключить к внешнему компьютеру, например, технолога или контролера. Специальное ПО позволяет отследить и запомнить все детали процесса пайки каждого соединения. Таким образом, ни одна ошибка монтажника не останется незамеченной, и вероятность брака становится практически нулевой.

Особенности паяльной станции CV-5210

  • Система контроля качества пайки Connection Validation
  • Большой цветной дисплей с массой информации о процессе пайки и используемом наконечнике
  • USB интерфейс для обновления микропрограммного обеспечения и удаленного мониторинга каждой пайки
  • Один из самых легких, миниатюрных и эргономичных паяльников: масса 25г, диаметр картриджа-наконечника 5мм
  • Наивысшая теплоотдача инструмента, эквивалентная 100-ваттному паяльнику с керамическим нагревателем
  • Невесомый наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты
  • Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта
  • Самовключение инструмента при снятии его с подставки и выход на рабочую температуру за 1-2 сек.
  • Два канала для подключения паяльника и термопинцета (в разработке)
  • Полная электромагнитная и электростатическая защита

Преимущества станции CV-5210

  • Обладает всеми преимуществами технологии индукционного нагрева SmartHeat: потрясающая теплоотдача, дозированная мощность в зависимости от теплоемкости контакта, уникальная эргономика инструмента
  • Запатентованная методика контроля качества каждого контакта прямо во время пайки CV (Connection Validation - проверка соединения)
  • 2,8” цветной сенсорный экран и система цифровой и графической индикации температуры наконечника и мгновенной мощности
  • USB-интерфейс для обновления ПО и сохранения информации о ходе каждой пайки
  • Запатентованная система картриджей-наконечников со встроенным чипом:
    - двунаправленный канал связи со станцией
    - запись параметров картриджа
    - защита от использования неоригинальных картриджей
    - совместимость картриджей CV со станциями серии MX
  • Два канала для подключения паяльника и термопинцета (термопицет в разработке)
  • Полная электромагнитная и электростатическая защита



Артикул CV-5210 включает в себя:

  • Блок станции CV-5200

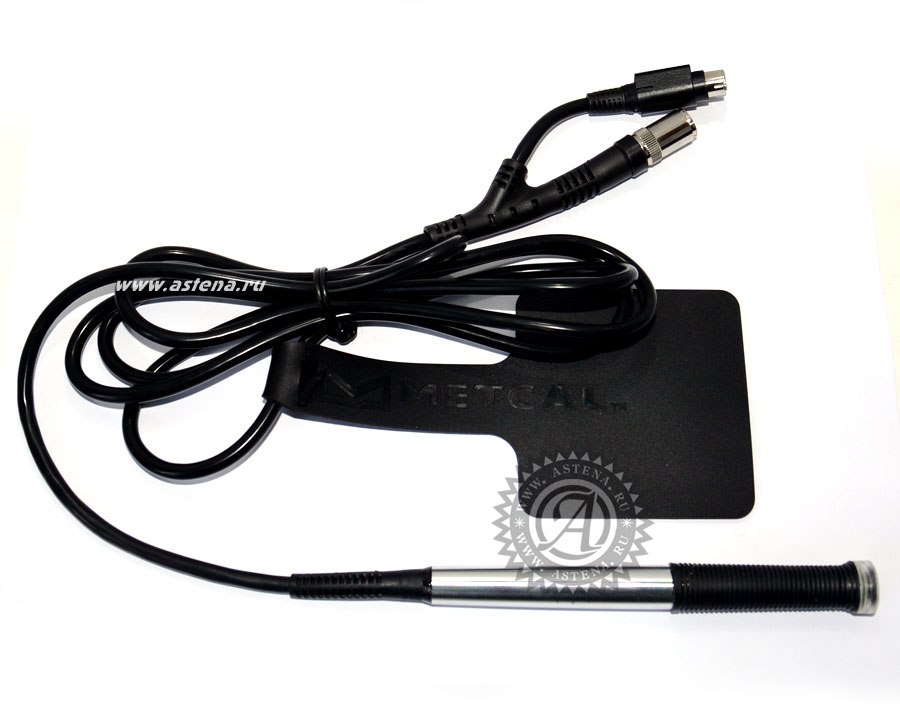

  • Паяльник CV-H1-AV со светодиодной индикацией

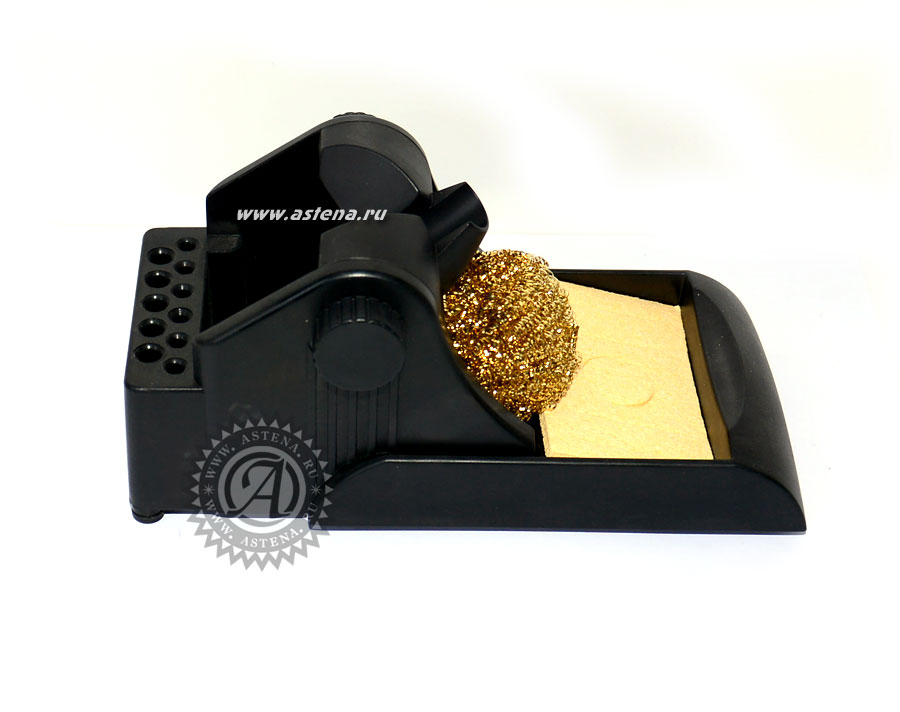

  • Подставка MX-W1AV с функцией автоотключения



Новые картриджи-наконечники серии CVC и SMC

Новые картриджи-наконечники серии CVC и SMC

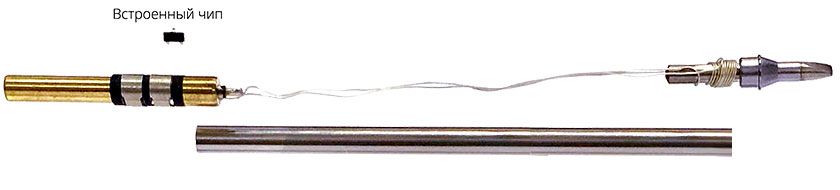

Все картриджи-наконечники CV имеют встроенный чип, с которого станция считывает параметры наконечника, необходимые для расчета и контроля процесса. Эти наконечники полностью повторяют номенклатуру наконечников STTC и SMTC и совместимы со станциями серии MX.

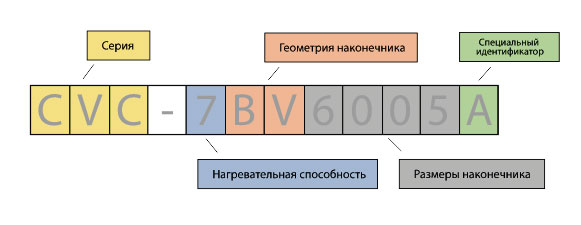

Схема артикулов

Схема артикулов CVC

Расшифровка кодов артикула

Серия картриджа
  • CVC - картриджи с технологией Connection Validation
  • SMC - Картриджи для поверхностного монтажа
  • Новые серии картриджей в разработке
Нагревательная способность
  • 5 - серия 500 Особо чувствительные компоненты
  • 6 - серия 600 Чувствительные компоненты
  • 7 - серия 700 Платы FR4 / Стеклотекстолит
  • 8 - серия 800 Керамические платы
  • 9 - серия 900 Особые случаи
Геометрия
Две буквы этого кода обозначают форму наконечника, например: CN - конус, VW - миниволна, CH - клиновидный.
Размеры и спец. идентификатор
Четыре цифры обозначают наиболее важный размер. А специальный идентификатор указывает на ключевую особенность наконечника, например форма для лучшей теплопередачи или удлиненная форма.

Новые наконечники CVC и SMC подходят для станций MX-5200 и MX-500s. Старые наконечники STTC и SMTC не будут работать со станцией CV-5200



Производитель индукционной паяльной станции CV-5210 - компания Metcal (OK International), США
OK International

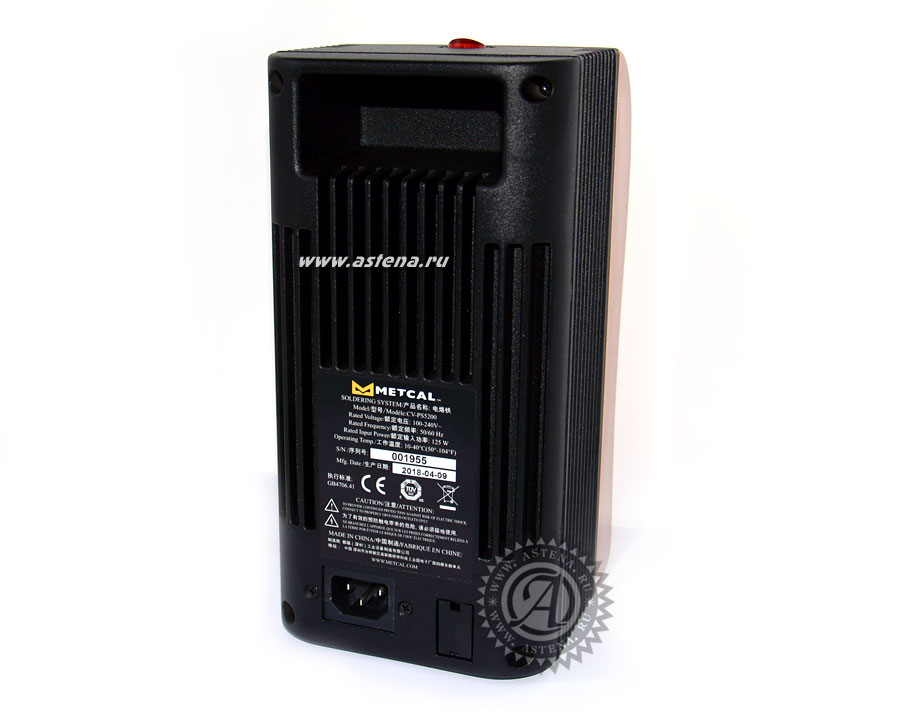

Технические данные CV-5200

Параметры Значения
Условия работы 10-40 °C
Электропитание 100 – 240 В, 50/60Гц, 125Вт, заземление обязательно
Выходная мощность 80 Вт максимум
Рабочая частота 13.56 МГц
Метод нагрева Индукционный
Дисплей 2.8” Цветной TFT LCD, 320*240 RGB, видимая область 43.20 x 57.60 мм
Каналов 2 канала
Интерфейсы USB
Габариты блока станции 121 x 130 x 235 мм
Масса 3.35 кг
Сертификация CE TUV
Потенциал наконечник-заземление максимум < 2 мВ
Сопротивление наконечник-заземление < 2 Ом
Стабильность температуры на холостом ходу 1.1°C в спокойном воздухе
Точность поддержания температуры Соответствует стандарту IPC J-STD-001
Кабель паяльника L=183см (72”), огнестойкий, ESD защита
ВЧ разъем паяльника F-тип
Интерфейсный разъем паяльника 6-пиновый DIN
Режимы работы 2 канала отдельно или одновременная работа
Обновление ПО Через USB порт
