Измеритель параметров кабельных линий
Измеритель параметров кабельных линий Дельта-ПРО +
Дельта-ПРО+ предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи. Дельта-ПРО + выполнен в металлическом ударопрочном корпусе, помещенном в сумку для переноски. В состав Дельта-ПРО+ входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.
Амплитудно-частотные измерения Дельта-ПРО+:
- рабочее затухание сигнала (INSERTION LOSS);
- переходное влияние на дальнем конце (FEXT).
- переходное влияние на ближнем конце (NEXT).
- затухание асимметрии (LONGITUDINAL BALANCE);
- возвратные потери (RETURN LOSS);
- оценка скоростного потенциала линии;
- шум (NOISE);
Тестирование цифрового потока E1:
- контроль и диагностика основных цифровых каналов и структуры
первичного цифрового потока Е1 (рекомендация G.704 ITU-T):
• счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
• обнаружение и индикацию аварийных состояний
• формирование тестовых сигналов, имитация аварий и вставка ошибок
- проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T) ;
Специальные функции Дельта-ПРО+:
- оценка длины кабеля;
- маски xDSL;
- осциллограммы исследуемых сигналов;
- запись и чтение измерений в цифровом и графическом формате;
- передача протокола измерений на компьютер (ИК-порт).
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, а также для проверки строительных длин кабелей на заводе-изготовителе.
Сертификат об утверждении типа средств измерений RU.C.34.112.A № 33063.
Прибор Дельта-ПРО+ включен в Государственный реестр средств измерений № 38883-08
Прибор Дельта-ПРО+ оснащен интерфейсом инфракрасной связи. Данный интерфейс предназначен для передачи результатов измерений на персональный компьютер, работающий под управлением операционной системы семейства Windows (Windows 98, Windows Me, Windows 2000 или Windows XP).
Прибор является устройством, совместимым со стандартом Serial IrDA (SIR). Для организации связи прибора через инфракрасное соединение с обычным настольным ПК требуется адаптер инфракрасной связи.
Дельта-ПРО + полностью заменяет версии Дельта-ПРО 3.31+ (3.31/3.30/3.1/1.3)
 |
 |
| Сумка для переноски прибора Дельта-ПРО + | |
 |
 |

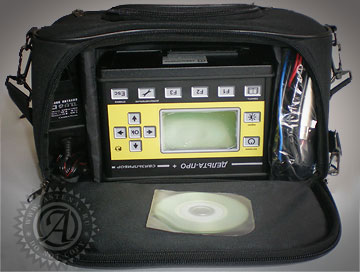

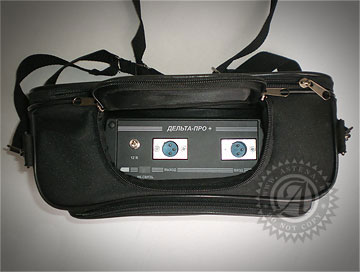

| Дельта-ПРО + в сумке для переноски | |
 |
|

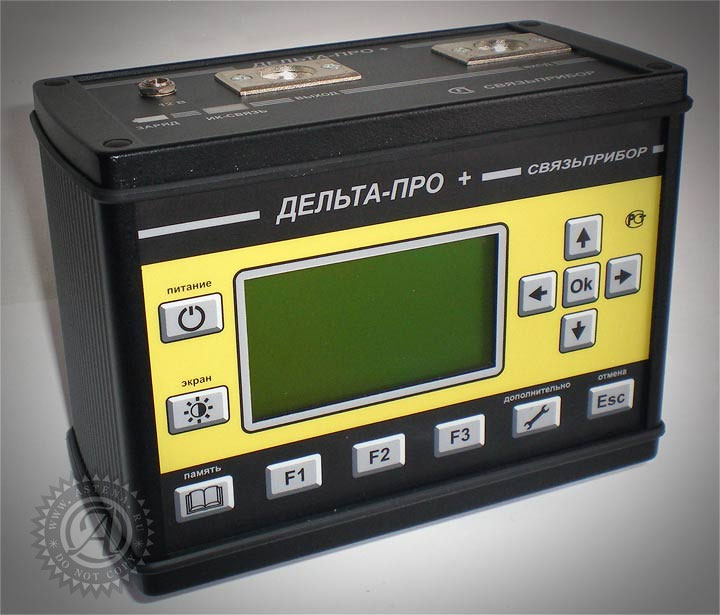

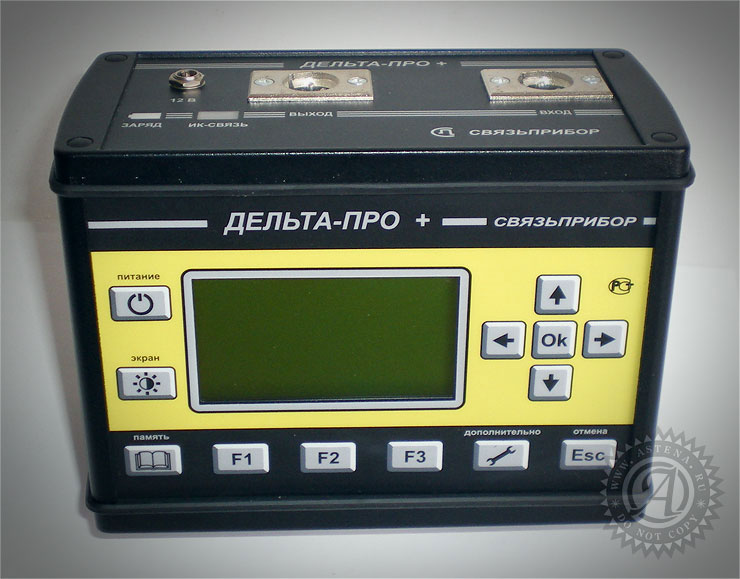

| Измеритель параметров кабельных линий Дельта-ПРО + | |
 |
|

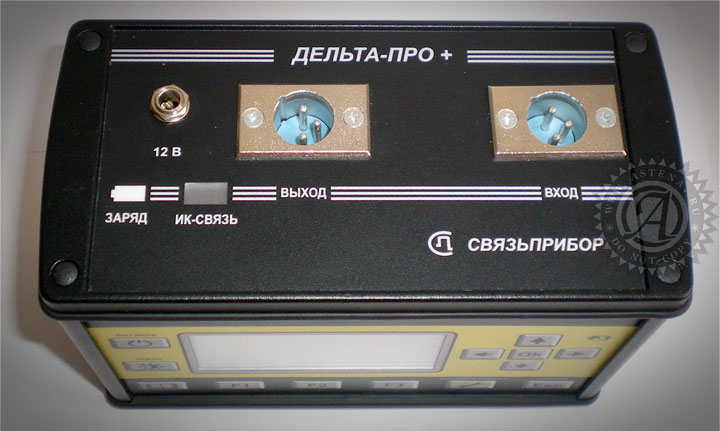

| Панель разъемов прибора Дельта-ПРО + | |
| На панели разъёмов прибора расположены (слева направо): • разъем для подключения зарядно-питающего устройства • разъем для подключения измерительного провода к дифференциальному выходу генератора • разъем для подключения измерительного провода к дифференциальному входу приемника • индикатор заряда аккумуляторных батарей • окно инфракрасного приемопередатчика (связь с компьютером) |
|
 |
|

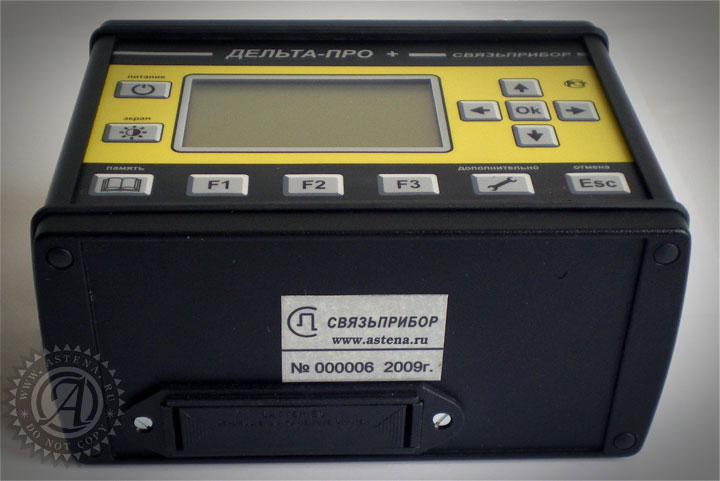

| Дельта-ПРО + . Вид снизу (батарейный отсек) | |
| Батарейный отсек вынимается из прибора путем нажатия на фиксаторы-
защелки. Внимание ! Производя замену аккумуляторов соблюдайте полярность! |
|
 |
|

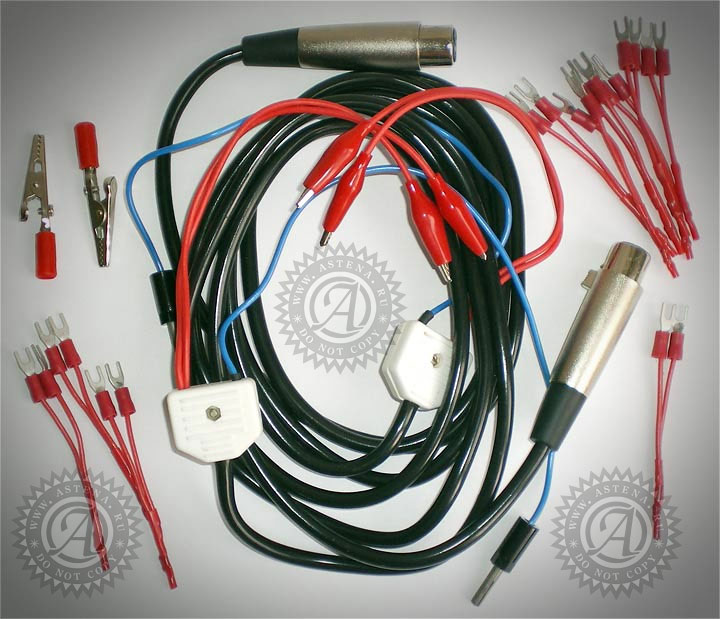

| Комплект измерительных проводов для Дельта-ПРО + | |
 |
 |

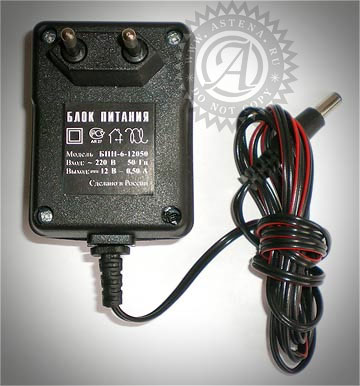

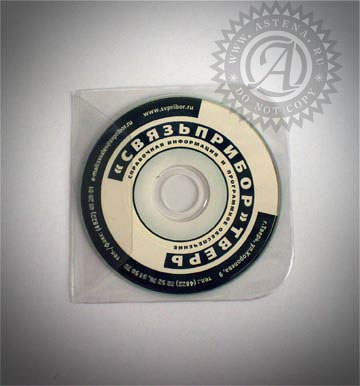

| Зарядно-питающее устройство | Компакт-диск с программным обеспечением |
Скачать Руководство по эксплуатации Дельта-ПРО + (pdf, 1,2 Mb)
Технические данные Дельта-ПРО +
| Параметры | Значения |
|---|---|
| Частотные измерения | |
| Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов. | |
| Генератор | |
| Генератор формирует на нагрузке 120 ± 6 Ом измерительный сигнал с параметрами, перечисленными ниже: | |
| Общие технические характеристики генератора | |
| Выходной уровень (что соответствует) |
1,95 ± 0,12 В (8 ± 0,5 дБн) (0 дБн соответствует напряжению 0,775 В) |
| Тип выходного сигнала | гармонический |
| Опорные частоты (*), кГц | 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32 |
| Шаг выбора частоты | 1 кГц |
| (*) Пользователь может изменять список опорных частот путем добавления новых частот. | |
| Характеристики генератора в режиме анализатора потока Е1 | |
| Выходной уровень | 3 ± 0,3 В |
| Форма выходного сигнала | в соответствии с рекомендацией G.703 |
| Девиация частоты генератора | ± 127 Гц |
| Синхронизация | внутренняя, восстановленная |
| Режим работы | терминал / транзит |
| Линейный код | AMI, HDB3 |
| Формируемые тестовые последовательности | ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
| Вставка ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
| Имитация аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
| Время имитации аварий | непрерывно |
| Режим искусственного ввода ошибок | 1 ошибка в секунду, 1*10N (N=-3,-4,-5,-6,-7) |
| Служебные каналы | Программируемые S-биты и CAS слова |
| Приемник | |
| Приемник обеспечивает технические характеристики, приведенные ниже: | |
| Общие технические характеристики приемника | |
| Вход приемника | симметричный |
| Входное сопротивление | 120 ± 6 Ом > 5 кОм |
| Затухание асимметрии | не более -40 дБ |
| Технические характеристики приемника в режиме xDSL | |
| Опорные частоты(**), кГц | 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32 |
| Шаг выбора частоты | 1кГц |
| Диапазон измеряемых уровней | от -100 до +1 дБо (0 дБо = 8 дБн) |
| Погрешность измерения нулевого уровня | не более ± 1 дБ |
| Погрешность измерения в диапазоне: | –50 … 0 дБ не более ± 1 дБ –80 … –50 дБ не более ± 2 дБ –100 … –80 дБ не более ± 4 дБ |
| Полоса пропускания входного сигнала сигнала по уровню – 3дБ | не более 0,5 % от рабочей частоты |
| Уровень собственных шумов прибора (без внешних проводов приемника и генератора) | не более -100 дБо |
| (**) Пользователь может добавлять опорные частоты или произвольно менять частоту приемника. Метрологические характеристики гарантируются на опорных частотах. | |
| Технические характеристики приемника в режиме измерения спектра внешних помех «ШУМ» | |
| Диапазон частот | от 32 кГц до 8 МГц |
| Диапазон измеряемых уровней | от -60 до +1 дБо (0 дБо = 8 дБн) |
| Шаг | 64 – 8832 кГц ... 64 кГц 32 – 4416 кГц ... 32 кГц 16 – 2208 кГц ... 16кГц 8 – 1104 кГц ... 8 кГц |
| Технические характеристики приемника в режиме анализатора потока Е1 | |
| Входное усиление, дБ | автоусиление |
| Форма входного сигнала | в соответствии с рекомендацией G.703 |
| Синхронизация | внутренняя, восстановленная |
| Режим работы | терминал / транзит |
| Анализируемые тестовые последовательности | ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
| Обнаружение ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
| Обнаружение аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
| Диапазон контролируемых значений коэффициента ошибок | От 10-2 до 10-10 |
| Диапазон счета числа текущих ошибок | От 0 до 99999999 |
| Рефлектометр | |
| Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) | 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000 |
| Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5), м | 0,2 |
| Мертвая зона не более (при коэффициенте укорочения 1,5), м | 0,2 |
| Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5), м | 0,2 |
| Перекрываемое затухание не менее, дБ | 96 |
| Длительность зондирующего импульса, нс | 16 ÷ 32768 |
| Выходное сопротивление, Ом | 120 ± 6 |
| Частота следования калибровочных меток, кГц | 1024 ± 0,5 |
| Общие характеристики | |
| Габаритные размеры, мм | 140 x 170 x 90 |
| Вес, кг | 1,6 |
| Время работы от АКБ | не менее 5 часов (без подсветки) |
| Условия эксплуатации | |
| Температура окружающей среды | -20 ÷ +50°C |
| Относительная влажность воздуха | до 90 % при 30°C |
| Атмосферное давление | 86 ÷ 106 кПа |
| Комплект поставки прибора Дельта-ПРО + | |
| Прибор Дельта-ПРО + ... 1 шт.; Зарядно-питающее устройство (ЗПУ-12 / 0,5) ... 1 шт.; Комплект измерительных проводов ... 1 шт.; Нагрузочный резистор 120 Ом ... 10 шт.; Руководство по эксплуатации ... 1 шт.; Компакт-диск с программным обеспечением ... 1 шт.; Сумка для переноски ... 1 шт.; Аккумулятор Дельта-ПРО+ (Ni-MH, AA, 1,2 В; 2,3АЧ) ... 4 шт. | |
