Осциллограф DSA91304А серии DSO/DSA90000А семейства Infiniium (Keysight Technologies, США)

Осциллограф DSA91304А обеспечивает исключительно высокую достоверность воспроизведения сигналов, глубокий анализ прикладных задач и лучшие возможности исследования.

Компания Agilent Technologies впервые в истории цифровых запоминающих осциллографов преодолела барьер глубины памяти в один миллиард выборок. Новые осциллографы серии Infiniium DSO90000A компании Agilent не только обладают самой глубокой в мире памятью, но и предлагают первую в мире комбинированную аппаратно(программную систему запуска InfiniiScan Plus. Система запуска InfiniiScan Plus способна распознавать события длительностью 150 пс аппаратными средствами и 75 пс программными средствами. Сверхглубокая память осциллографов Infiniium DSO90000A позволяет захватывать сигналы длительностью 25 мс с частотой дискретизации 40 Гвыб/с одновременно по всем четырем каналам. Это в 6 раз превышает возможности других осциллографах такого же класса.
В сочетании с технологией ускоренной обработки данных, используемой в осциллографах Infiniium, глубокая память сбора данных обеспечивает самую быструю в отрасли пересылку данных, предоставляя быстрый доступ к средствам автономного анализа. Новая платформа Infiniium обладает непревзойденными измерительными характеристиками в сочетании с ранее признанной исключительно высокой достоверностью воспроизведения сигналов осциллографов компании Agilent. Как модели DSO, так и DSA способны выполнять более 150000 измерений в секунду и включают режимы, поддерживающие более 300000 запусков в секунду.

Серия Infiniium DSO90000A позволяет анализировать и выполнять отладку устройств с использованием самых передовых, высокоскоростных цифровых и радиочастотных технологий, которые требуют наилучшего качества воспроизведения сигналов, самой глубокой памяти и возможностей глубокого анализа.

DSA91304А и анализатор оптической модуляции N4391A

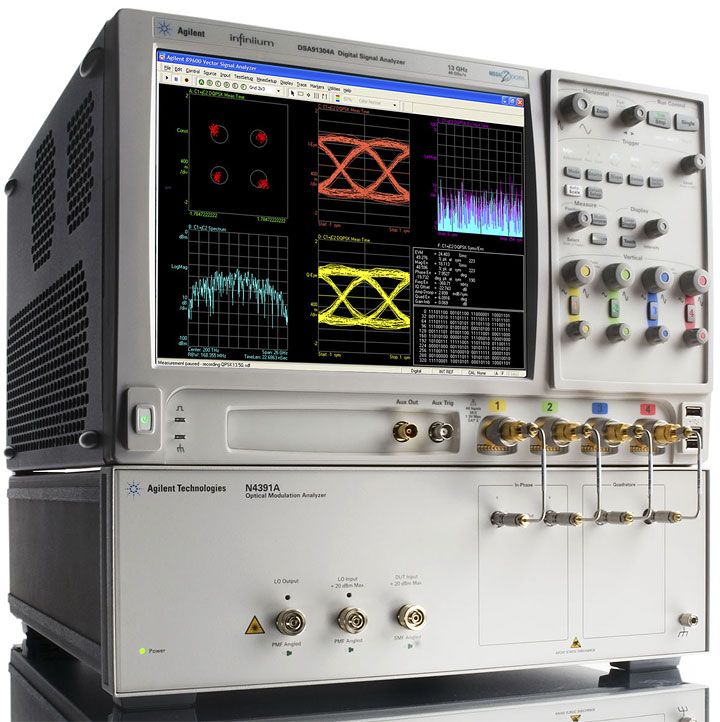

Осциллограф DSA91304А и анализатор оптической модуляции N4391A


Осциллографы серии Infiniium DSO90000A компании Agilent обладают следующими достоинствами.

Исключительно высокая достоверность воспроизведения сигналов: новая серия осциллографов Infiniium продолжает обеспечивать во всех моделях наименьший в отрасли уровень собственных шумов (например, 147 мкВ при коэффициенте отклонения 5 мВ/дел - для модели с полосой пропускания 2,5 ГГц). Это достигнуто за счет большого опыта компании Agilent в разработке СВЧ схем, собственной технологии компоновки и уникальной архитектуры АЦП на КМОП-схемах.

Глубокий анализ прикладных задач: осциллографы серии Infiniium DSO90000A позволят инженерам выполнять отладку и измерять характеристики цифровых систем быстрее, чем когда бы то ни было. Новая система идентификации событий InfiniiScan Plus базируется на самой быстрой в мире системе аппаратного запуска. Эта новая система запуска способна распознавать короткие импульсные помехи (глитчи) длительностью менее 250 пс. Ни один другой осциллограф в мире не обеспечивает такого уровня точности запуска. Осциллографы серии Infiniium DSO90000A обладают единственной в мире трехуровневой системой запуска, объединяющей несколько аппаратных запусков с программным запуском InfiniiScan, обеспечивая практически бесконечное число комбинаций условий запуска для любой ситуации отладки. К тому же, это единственная серия осциллографов с полосой пропускания, превышающей 4 ГГц, которая обеспечивает стандартный аналоговый запуск для систем телевидения высокой четкости

Широкий набор прикладных программ и большой объем памяти: предлагая более 29 программ для различных приложений – включая DDR, PCI Express®, Display Port, HDMI, Serial ATA, Serial Attached SCSI, Ethernet, USB, беспроводная USB, анализ джиттера, анализ ВЧ сигналов, анализ глазковых диаграмм и анализ декодирования протоколов – осциллографы серии Infiniium DSO90000A обеспечивают более чем достаточный объем памяти для испытаний на соответствие стандартам и отладки наиболее сложных электронных схем, сокращая время отладки и измерений.

Защита инвестиций: компания Agilent предлагает единственные в отрасли осциллографы реального времени с возможностью расширения полосы пропускания, увеличения объема памяти и техническим решением по лицензированию прикладной программы осциллографа на сервере.

Основные свойства осциллографов серии DSO90000А



Низкий уровень шума

Для достижения наименьшего в отрасли уровня собственных шумов как осциллографов, так и пробников использовался большой опыт компании Agilent в разработке СВЧ схем. В частности, вместо реализации каждого компонента цифровой схемы в виде отдельного узла был разработан модуль для установки нескольких СБИС, использующий клетку Фарадея, для изоляции электромагнитных помех.

Преодоление барьера глубины памяти в один миллиард выборок

Лидирующая в отрасли сверхглубокая память MegaZoom с глубиной от 10 Мвыб до 1 Гвыб при частоте дискретизации до 40 Гвыб/с по всем четырем каналам.

Трехуровневый последовательный запуск
Одним из ключевых моментов для глубокого анализа прикладных задач является наличие уникальной системы запуска, которая объединяет стабильность аппаратного запуска и гибкость программного запуска. Эта система запуска реализована с использованием новой СБИС. Система запуска InfiniiScan Plus впервые в мире обеспечивает трехуровневый последовательный запуск. При этом первые два уровня запуска обеспечиваются аппаратными средствами, а третий - программой InfiniiScan.



Полосы пропускания до 13 ГГц и частоты дискретизации до 40 Гвыб/c
Обеспечиваются полосы пропускания от 2,5 до 13 ГГц и частоты дискретизации до 40 Гвыб/с при использовании всех четырех каналов.



Лидирующая в отрасли скорость пересылки данных из осциллографа
Обеспечивается скорость пересылки данных до 22 Мвыб/с, предоставляя быстрый доступ к средствам автономного анализа.



Высокая скорость обновления изображения на экране
Максимальная скорость обновления изображения на экране в режиме сегментированной памяти > 400000 осциллограмм/с.



Единственная в отрасли система пробников, охватывающая полную полосу пропускания приборов до 13 ГГц
Преимущества системы пробников серии InfiniiMax включают низкий уровень шума и равномерную АЧХ. Кроме того, серия InfiniiMax предлагает самый широкий в отрасли выбор полос пропускания усилителей пробников, а также самый широкий в отрасли выбор типов головок дифференциальных пробников. InfiniiMax является также единственной системой пробников, охватывающей полную полосу пропускания 13 ГГц для различных видов дифференциальных подключений: пробник( браузер, впаиваемая головка, головка с соединителем типа SMA.



Единственные в отрасли техническия решения для подключения пробников при проведении температурных испытаний в камерах
Предлагаются два технических решения для проведения испытаний в двух температурных диапазонах: от минус 55 до 150 °С и от минус 25 до 80 °С. В обоих случаях используется кабель N5450A длиной 92 см, устойчивый к воздействию экстремальных температур. Этот кабель соединяет головку пробника, устанавливаемую на испытуемом в объекте в камере, и усилитель пробника, расположенный вне камеры.



Режим сегментированной памяти
Позволяет захватывать пакетные сигналы с использованием максимальной частоты дискретизации, не используя память в периоды неактивности сигнала. Число сегментов может быть до 131072 (в зависимости от установленной глубины памяти). Минимальное время между сегментами - 2,5 мкс.



Самая равномерная в отрасли АЧХ
Осциллографы серии Infiniium DSO90000A обладают самой равномерной в отрасли АЧХ.



Программа модернизации полосы пропускания
Единственная в отрасли поэтапная программа After-Burner III Upgrade модернизации полосы пропускания от 2,5 до 13 ГГц.



Совместное использование
Единственное в отрасли техническое решение по лицензированию прикладной программы осциллографа на сервере, которое позволяет перемещать прикладную программу с одного осциллографа на другой через сервер.



Прикладные программы
Самый большой в отрасли выбор пакетов прикладных программ ( более 29 программ для различных приложений.



Большой цветной ЖК дисплей 12,1 дюйма
Большой размер экрана с разрешением XGA (1024 х 768). Удобное обнаружение аномалий при отображении сигнала с использованием 256 уровней яркости или послесвечения с градациями цвета, которое обеспечивает трехмерное отображение сигналов.



Открытая операционная система Windows XP Pro
Все осциллографы серии 90000A базируются на открытой платформе операционной системы Windows XP Pro, которая позволяет исполнять прикладные программы Windows внутри прибора. За счет этого можно оснастить осциллограф усовершенствованными средствами анализа и дополнительными функциональными возможностями.



Съемный НЖМД
Данную опцию можно приобрести с целью обеспечения дополнительной защиты данных. Дополнительный внешний дисковод DVD-RW Этот дисковод позволит инсталлировать прикладные программы от независимых поставщиков, а также может использоваться для архивирования важных данных измерения. Возможность инсталляции программных пакетов от независимых поставщиков , таких как Excel, LabVIEW, Agilent VEE, MATLAB®, антивирусных программ и других, позволяет выполнять обработку данных и автоматизировать работу прибора в соответствии с конкретными потребностями, а также обеспечить его совместимость с сетевой средой компании пользователя.



Средства дистанционного доступа и управления
Интерфейс локальной сети 10/100/1000 BaseT позволяет реализовать режим дистанционного управления с помощью web(браузера (рекомендуется Ultra VNC), выполнять посылку сообщений электронной почты по запуску, осуществлять пересылку данных/файлов и печать на сетевых принтерах.



Соответствие классу С стандарта LXI
Производитель осциллографа DSA91304А - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные DSA91304А

Параметры Значения
Полоса пропускания 13 ГГц
Число каналов 4
Частота дискретизации 20-40 Гвыб/c
Станд. глубина памяти на моделях DSA 10 Мвыб (4 канала)
20 Мвыб (4 канала)
Макс. глубина памяти 1 Гвыб (4 канала)
Длительность фронта/среза (20-80%) - 24 пс
(10-90%) - 32 пс
Уровень шума (СКЗ при 100 мВ/дел) 3,37 мВ
Коэффициенты отклонения, устанавливаемые аппаратно (с программным расширением до 1 мВ/дел) от 5 мВ/дел
до 1 В/дел
Коэффициенты развертки от 5 пс/дел до 20 с/дел при реальновременном сборе данных,
от 5 пс/дел до 500 нс/дел при эквивалентновременном сборе данных
Популярные опции Программа для анализа джиттера EZJIT Jitter Analysis (опция 002, стандартно установлена на моделях DSA)
Программа для анализа данных высокоскоростных последовательных шин
High Speed Serial Data Analysis (опция 003, стандартно установлена на моделях DSA)
Расширенная программа для анализа джиттера EZJIT Plus Advanced Jitter Analysis
(опция 004, стандартно установлена на моделях DSA)
Программа уменьшения уровня шума Noise Reduction Software (опция 005, стандартно установлена на DSO/DSA81304B)
Пакет интеграции прикладных программ (My Infiniium Customization Software) (опция 006)
Программа идентификации событий InfiniiScan Event Identification (опция 009)
Функция, определенная пользователем User Defined Function (опция 010)
