DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A

Серия цифровых запоминающих осциллографов бюджетного класса (Agilent Technologies)

осциллографы серии DSO1000A

цена DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A

DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A

Серия цифровых запоминающих осциллографов бюджетного класса - DSO1000A (Agilent Technologies)

Компания Agilent Technologies выпустила новую серию бюджетных осциллографов, которые по своим функциональным возможностям не уступают своим более дорогостоящим собратьям.
Серия цифровых запоминающих осциллографов Agilent DSO1000 включает шесть двух- и четырехканальных моделей с полосой пропускания 60 МГц, 100 МГц и 200 МГц. Частота дискретизации в режиме реального времени у всех моделей составляет 1 Гвыборок/с при работе одновременно со всеми каналами, а объем памяти — 10 тыс. выборок на каждый канал (при использовании половины каналов эти значения увеличиваются вдвое).
Приборы позволяют автоматически измерять 23 параметра сигнала (в том числе, до 21 одновременно), включая измерения с помощью шестиразрядного частотомера. Кроме того, осциллографы Agilent DSO 1000 обеспечивают работу в режиме последовательного сбора данных, что значительно облегчает обнаружение редких событий. Инженер может записать, а затем воспроизвести до 1000 событий запуска для идентификации глитчей и других аномалий сигнала. Программируемые пользователем встроенные цифровые фильтры помогают пользователю сосредоточиться на наиболее существенных спектральных составляющих сигнала.
Осциллографы Agilent DSO 1000 в стандартной комплектации имеют функцию допускового контроля (режим «Годен/Не годен»), что позволяет даже неопытному пользователю с высокой точностью контролировать параметры исследуемых устройств. Управление всеми функциями приборов осуществляется с помощью интуитивно понятного пользовательского интерфейса с поддержкой на 11 языках, включая русский.
В стандартную конфигурацию всех моделей входит USB порт на передней панели для подключения внешних накопителей и обычный USB порт для подключения к ПК на задней панели прибора. В комплект поставки осциллографов серии DSO1000 входит программное обеспечение IntuiLink, которое позволяет осуществлять дистанционное управление прибором, а также обеспечивает сохранение осциллограмм, анализ и документирование результатов измерений.
Для отображения исследуемых сигналов и результатов измерений осциллографы оснащены ярким цветным жидкокристаллическим дисплеем с диагональю 5,7 дюймов (14,5 см) и разрешением QVGA.
Габаритные размеры приборов составляют 325 х 158 х 129 мм, а их масса — около 3 кг.

DSO-1002A – двухканальный осциллограф с полосой пропускания 60 МГц
DSO-1004A – четырехканальный осциллограф с полосой пропускания 60 МГц
DSO-1012A – двухканальный осциллограф с полосой пропускания 100 МГц
DSO-1014A – четырехканальный осциллограф с полосой пропускания 100 МГц
DSO-1022A – двухканальный осциллограф с полосой пропускания 200 МГц
DSO-1024A – четырехканальный осциллограф с полосой пропускания 200 МГц

Осциллограф DSO1024A
Осциллограф DSO1024A

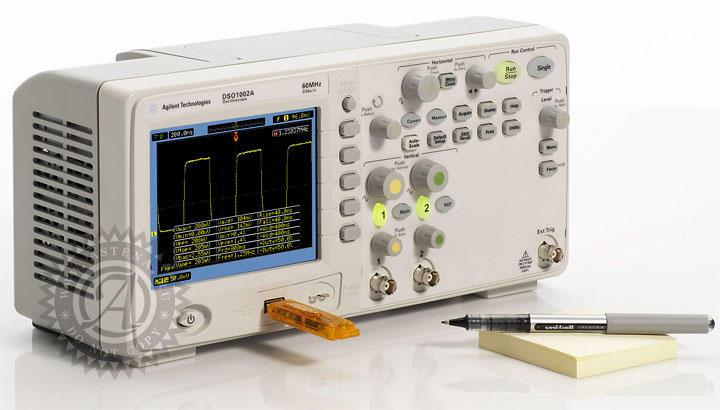

Осциллограф DSO1002A
Осциллограф DSO1002A

Монтаж осциллографа DSO1014A в стойке
Кейс для переноски Монтаж осциллографа DSO1014A в стойке


Производитель осциллографов серии DSO1000
компания Agilent Technologies (США)
Agilent Technologies

Подробные технические характеристики осциллографов серии DSO1000A (680 Kb, англ., pdf). скачать...

Технические данные осциллографов серии DSO1000:

Параметры Значения
Полоса пропускания DSO1002A, DSO1004A: 60 МГц
DSO1012A, DSO1014A: 100 МГц
DSO1022A, DSO1024A: 200 МГц
Количество каналов DSO1002A, DSO1012A, DSO1022A: 2 канала
DSO1004A, DSO1014A, DSO1024A: 4 канала
Частота дискретизации 1 Гвыб/сек по каждому каналу
Глубина памяти 10 000 выборок на канал (при использовании половины каналов значение увеличивается вдвое)
Разрешение 8 бит
Коэффициент отклонения 2 мВ/дел – 5 В/дел
Погрешность коэффициента усиления на постоянном токе ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел;
±4 % при коэффициенте отклонения от 2 до 5 мВ/дел
Коэффициент развертки DSO-102xA – 1 нс/дел – 50 сек/дел
DSO-101xA – 2 нс/дел – 50 сек/дел
DSO-100xA – 3 нс/дел – 50 сек/дел
Ограничение полосы пропускания 20 МГц
Формат отображения Y-T (напряжение канала от времени);
XY (зависимость напряжения одного канала от другого)
Связь по входу По постоянному току, по переменному току, заземление входа
Входной импеданс 1 Мом ± 1%; 18 пФ ± 3 пФ
Режимы сбора данных
Нормальный Непосредственное отображение выборки данных на экран в режиме реального времени
С усреднением Число усреднений выбирается из ряда 2, 4, 8, 16, 32, 64, 128 или 256
Последовательный Запись и воспроизведение до 1000 событий запуска
С обнаружением пиков Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигнала на более медленных развертках (с коэффициентом развертки более 5 мкс/дел)
Прокрутка Дисплей осциллографа прокручивается слева направо. Минимальная горизонтальная шкала настройки 50 мс/дел.
Интерполяция SinX/X
Связь по входу в канале запуска AC (переменный ток), DC (постоянный ток), LF reject (подавление низкочастотных помех)
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на передней панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По ТВ-сигналу Запуск по одному из трех стандартных ТВ-сигналов (NTSC, PAL, SECAM)
По длительности импульса Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 сек.
Источник запуска Двухканальные модели: канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду)
Четырехканальные модели: канал 1, канал 2, канал 3, канал 4, внешний, внешний/5, от сети питания (только по перепаду)
Курсорные измерения
Режимы Ручной, автоматический, слежение за сигналом
Виды Интервал времени (ΔТ), разность напряжений (ΔV)
Автоизмерения
Амплитудные параметры Максимальное значение, минимальное значение, размах, среднее значение, амплитуда, уровень вершины, уровень основания, среднеквадратическое значение, выброс за фронтом, выброс до фронта.
Временные параметры Период, частота, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного имульса, длительность фронта, длительность среза, задержка
Математические функции Сложение, вычитание, умножение, БПФ
Дисплей QVGA, 5,7 дюймов TFT LCD
Габаритные размеры, см 32.46 х 15.78 х 12.92
Вес, кг 3.03
