DSO1012A



осциллограф DSO1012A


Цифровой запоминающий осциллограф DSO1012A (Keysight Technologies, США)

Основные особенности модели DSO1012A
  • Полоса пропускания осциллографа - 100 МГц
  • DSO1012A - 2-канальная модель
  • Частота дискретизации до 2 Гвыб/с, глубина памяти до 20 Квыб
  • ЖК-дисплей цветной, 5,7-дюйма с широким углом обзора
  • Режим True zoom, позволяет одновременно просматривать сигнал полностью и его отдельные детали
  • 23 автоматических вида измерений, таких как измерение частоты и размаха сигнала
  • Режим захвата последовательности кадров позволяет записывать и воспроизводить захваченные сигналы
  • Режим цифровой фильтрации с возможностью выбора фильтра
  • Развитая система запуска, позволяющая захватывать трудноуловимые сигналы
  • Испытания на соответствие маске позволяют автоматически обнаружить сигналы, отклоняющиеся от нормы
  • Незамедлительное получение информации с помощью математических операций над сигналами, включая БПФ
  • Гарантия - 3 года



Новый осциллограф DSO1012A компании Agilent обладает рабочими характеристиками и набором функций, которые пользователь ожидает увидеть в большом осциллографе – а также небольшими размерами и низкой стоимостью, характерными для портативных осциллографов. Эта модель задаёт более высокую планку для осциллографов эконом-класса, предоставляя получение более полной информации о сигнале, больше фунциональных возможностей и более высокую продуктивность. Данная модель осциллографа имеет глубину памяти до 20 Квыб на канал. Прибор поддерживает сбор данных с высоким разрешением даже на медленных скоростях развертки, позволяя пользователю увидеть мельчайшие подробности исследуемого сигнала. Осциллограф DSO1012A имеет яркий четкий ЖК дисплей (300 кд/см2), обеспечивающий возможность просмотра сигнала практически под любым углом обзора. В отличие от традиционных осциллографов, которые требуют, чтобы на экране было всегда включено меню, в DSO1012A экран полностью доступен для отображения сигналов, когда необходимо. Двойной дисплей и режим True Zoom осциллографа DSO1012A позволяет одновременно просматривать весь сигнал и его увеличенные детали. DSO1012A имеет 23 вида автоматических измерений параметров сигналов: измерения амплитудных и временных параметров, измерение частоты. При нажатии на клавишу Measure на экране прибора отображаются три наиболее часто используемых вида измерения или все измерения для одного канала одновременно. Осциллограф может вести запись до 1000 появлений события запуска и их просмотр в режиме воспроизведения для упрощения локализации глитчей и других аномалий для дальнейшего исследования. Возможность запоминания сигналов во внутренней или внешней (USB флэш-накопитель) памяти. Режим цифровой фильтрации позволяет реализовать следующие варианты фильтров: фильтр нижних частот, фильтр верхних частот, полосовой или режекторный фильтр. Граничные частоты могут устанавливаться в пределах от 250 Гц до полной полосы пропускания осциллографа. Функции запуска осциллографа включает запуск по фронту, по длительности импульсов, по композитному видеосигналу, по заданной последовательности и по альтернативному каналу. Эти режимы позволяют захватывать и анализировать трудно обнаруживаемые элементы сигнала. Для дистанционного управления осциллографом DSO1012A через встроенный интерфейс USB следует использовать в приложении библиотеку ввода-вывода компании Agilent или драйверы компании National Instrument для осциллографов серии DSO1000. Драйверы используют преимущества отраслевых стандартов и совместимы со многими средами разработки приложений, такими как Agilent VEE Pro, MATLAB, National Instrument LabView и LabWindows/CVI.

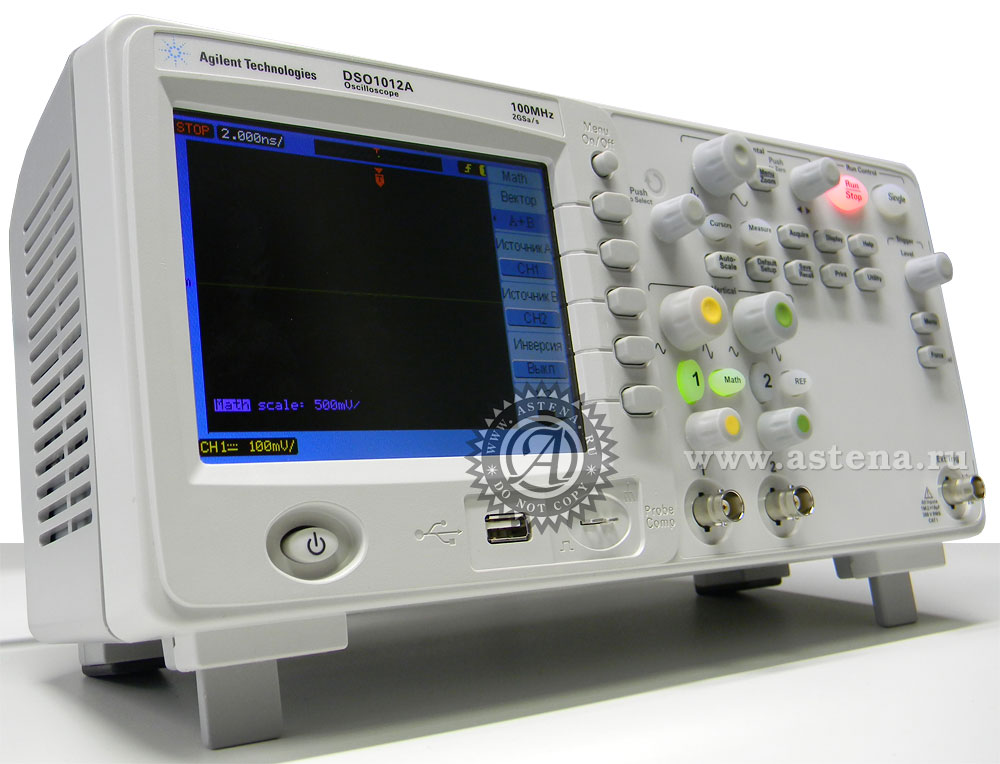

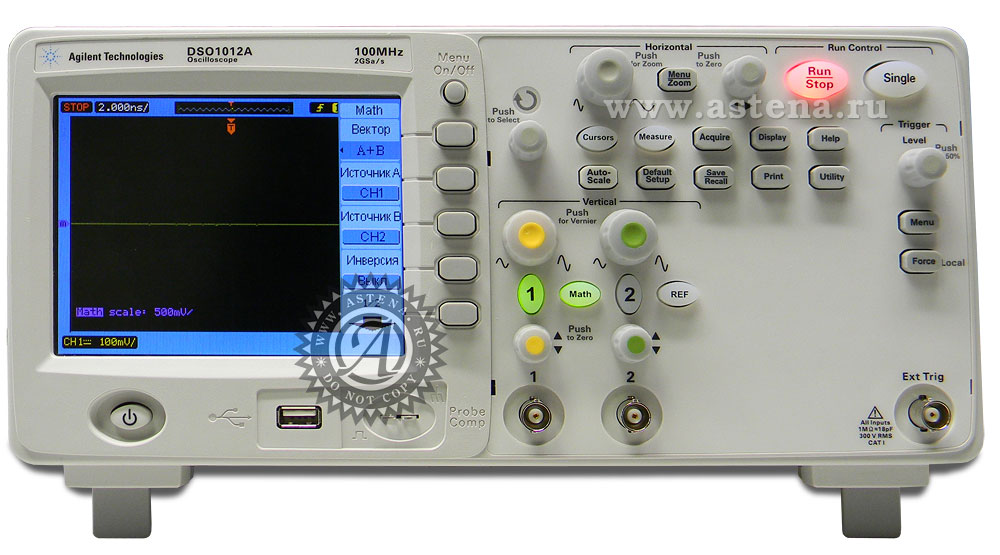

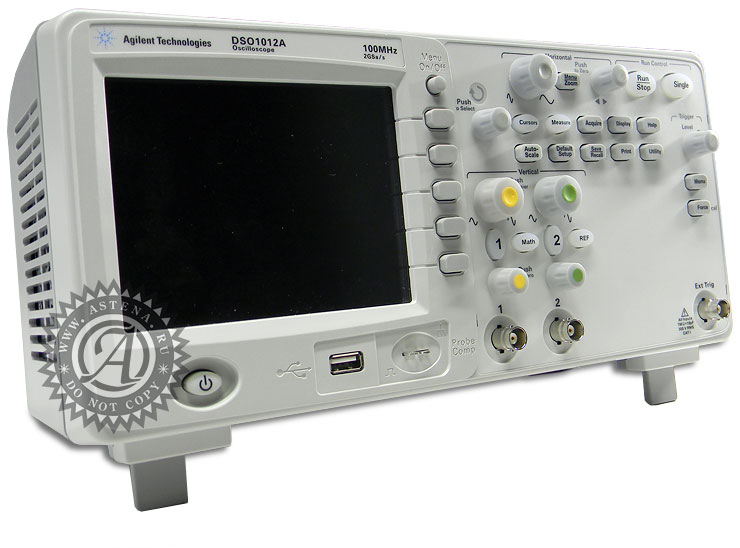

Фотографии осциллографа DSO1012A

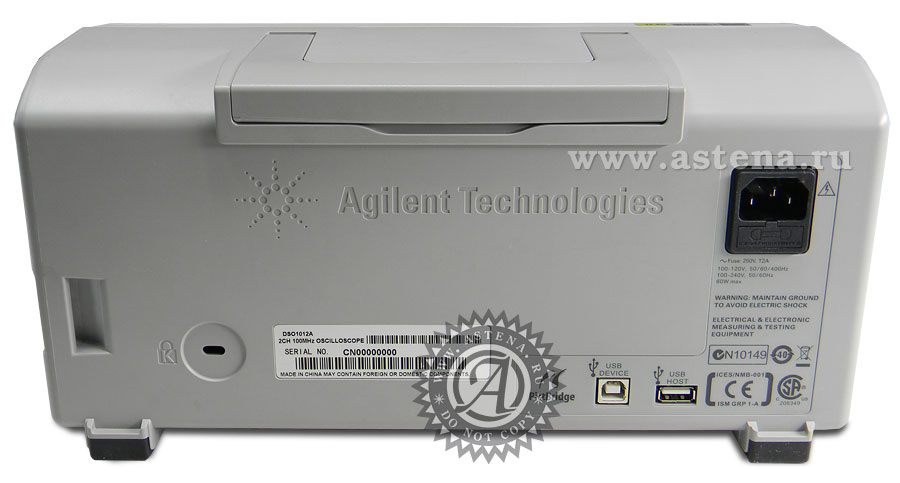

DSO1012A осциллограф DSO1012A DSO 1012A задняя панель DSO1012A



Автоматическое испытание на соответствие маске является стандартной функцией для осциллографа DSO1012A. Достаточно захватить подходящий сигнал и задать значения допусков, чтобы создать маску испытаний. Поступающие сигналы будут сравниваться с заданным интервалом и быстро помечаться как прошедшие или не прошедшие испытание. Осциллограф позволяет работать с математическими функциями, включая БПФ. Математические функции включают сложение, вычитание, перемножение сигналов любых двух входных каналов и быстрое преобразование Фурье с использованием одной из четырех весовых функций (окон): прямоугольной, Хэннинга, Хэмминга и Блэкмана. В модели DSO1012A присутствует многоязычный интерфейс пользователя. Встроенная оперативная справочная система, графический интерфейс пользователя, накладки на переднюю панель (по дополнительному заказу) и руководства по эксплуатации доступны на одном из 11 языков: английский, японский, упрощенный или традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский и итальянский. Вывод на экран всех активных сигналов и автоматическое устанавление органов управления вертикальным и горизонтальным каналами, а также условий запуска для их наилучшего отображения посредством нажатия клавиши автонастройки (Autoscale). Для данной модели характерен широкий выбор средств подключения. Встроенные хост-порты USB, порт USB для устройств и бесплатное ПО IntuiLink обеспечивают простоту документирования и подключения к ПК. Запоминание сигналов и установок на USB флэш-накопителе, простота обновления микропрограммного обеспечения и печать на любом принтере, поддерживающем технологию PictBridge.



Информация для заказа
DSO1012A 2-канальный осциллограф с полосой пропускания 100 МГц.
Стандартный комплект поставки DSO1012A: компакт-диск с документацией, локализованная накладка на переднюю панель (при выборе языка, отличного от английского), сетевой шнур, пассивный пробник 10:1 для каждого входного канала (2 или 4)



Принадлежности, поставляемые по дополнительному заказу
N2738A Мягкая сумка для переноски осциллографов серии 1000
N2739A Комплект для монтажа в стойку осциллографов серии 1000
N2740A Набор для обучения работе с осциллографами серии 1000 для учебных заведений (включает плату, кабель USB и руководство)
U3000A Набор для обучения работе с электронными измерительными приборами



Пробники, поставляемые по дополнительному заказу
N2862A Пассивный пробник, 10:1, 150 МГц (поставляется в стандартном комплекте поставки моделей с полосой пропускания 60 МГц/100 МГц)
N2863A Пассивный пробник, 10:1, 300 МГц (поставляется в стандартном комплекте поставки моделей с полосой пропускания 200 МГц)
10070C Пассивный пробник, 1:1, 20 МГц
10076A Высоковольтный пробник, 100:1, 4 кВ, 250 МГц
N2771A Высоковольтный пробник 1000:1, 15 кВ, 50 МГц
N2772A Дифференциальный пробник 20 МГц, 1,2 кВ (требуется батарея 9 В или источник питания N2773A)
1146A Токовый пробник постоянного и переменного тока, 100 кГц, 100 А (требуется батарея 9 В)
Дополнительные фотографии осциллографа DSO1012A фотографии осциллографа DSO1012A

Подробные технические характеристики осциллографа DSO1012A (680 Kb, англ., pdf).

Производитель цифрового запоминающего осциллографа DSO1012A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические данные DSO1012A

Параметры Значения
Полоса пропускания 100 МГц
Количество каналов 2 канала
Частота дискретизации 1 Гвыб/сек по каждому каналу
Глубина памяти 10 000 выборок на канал (при использовании половины каналов значение увеличивается вдвое)
Разрешение 8 бит
Коэффициент отклонения 2 мВ/дел – 5 В/дел
Погрешность коэффициента усиления на постоянном токе ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел;
±4 % при коэффициенте отклонения от 2 до 5 мВ/дел
Коэффициент развертки 2 нс/дел – 50 сек/дел
Ограничение полосы пропускания 20 МГц
Формат отображения Y-T (напряжение канала от времени);
XY (зависимость напряжения одного канала от другого)
Связь по входу По постоянному току, по переменному току, заземление входа
Входной импеданс 1 Мом ± 1%; 18 пФ ± 3 пФ
Режимы сбора данных
Нормальный Непосредственное отображение выборки данных на экран в режиме реального времени
С усреднением Число усреднений выбирается из ряда 2, 4, 8, 16, 32, 64, 128 или 256
Последовательный Запись и воспроизведение до 1000 событий запуска
С обнаружением пиков Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигнала на более медленных развертках (с коэффициентом развертки более 5 мкс/дел)
Прокрутка Дисплей осциллографа прокручивается слева направо. Минимальная горизонтальная шкала настройки 50 мс/дел.
Интерполяция SinX/X
Связь по входу в канале запуска AC (переменный ток), DC (постоянный ток), LF reject (подавление низкочастотных помех)
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на передней панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По ТВ-сигналу Запуск по одному из трех стандартных ТВ-сигналов (NTSC, PAL, SECAM)
По длительности импульса Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 сек.
Источник запуска Двухканальные модели: канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду)
Четырехканальные модели: канал 1, канал 2, канал 3, канал 4, внешний, внешний/5, от сети питания (только по перепаду)
Курсорные измерения
Режимы Ручной, автоматический, слежение за сигналом
Виды Интервал времени (ΔТ), разность напряжений (ΔV)
Автоизмерения
Амплитудные параметры Максимальное значение, минимальное значение, размах, среднее значение, амплитуда, уровень вершины, уровень основания, среднеквадратическое значение, выброс за фронтом, выброс до фронта.
Временные параметры Период, частота, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного имульса, длительность фронта, длительность среза, задержка
Математические функции Сложение, вычитание, умножение, БПФ
Дисплей QVGA, 5,7 дюймов TFT LCD
Габаритные размеры, см 32.46 х 15.78 х 12.92
Вес, кг 3.0
