Цифровой осциллограф DSO1052B

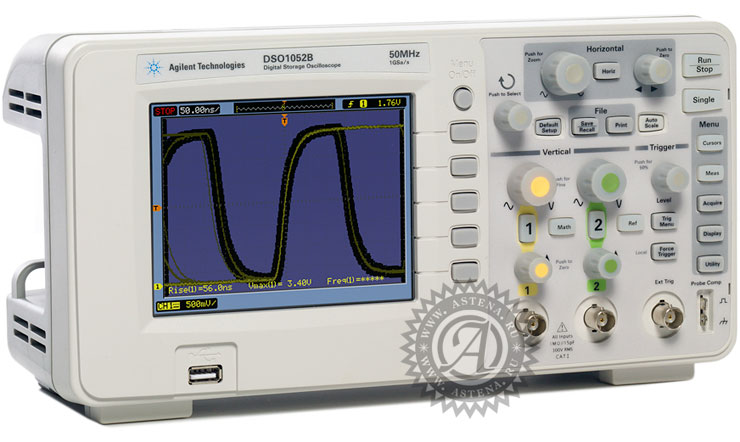

Осциллограф DSO1052B Agilent Technologies


Цифровой бюджетный осциллограф DSO1052B (Agilent Technologies, США)

Осциллограф DSO1052B серии 1000 компании Agilent обладает широкой функциональностью и высокими характеристиками, обычно не встречающимися в этом классе приборов, и при этом имеет малые габариты и невысокую цену.

Широкие возможности по захвату и отображению сигналов

  • Широкий угол обзора, яркий цветной дисплей
  • Глубина памяти до 20 Квыб, что до 8 раз больше, чем в других аналогичных осциллографах
  • Частота дискретизации до 2 Гвыб/с
  • Одновременное отображение основной осциллограммы и масштабированного участка
  • Отключение меню позволяет увеличить площадь отображения осциллограмм на 25 %

Захват длинных последовательностей с высоким разрешением
Осциллографы серии 1000A имеют стандартную глубину памяти 20 Квыб на канал, а осциллографы серии 1000B – 16 Квыб на канал. Осциллограф сохраняет высокое разрешение даже на самых малых скоростях развертки, что позволяет разглядеть мельчайшие подробности сигнала.

Более четкое отображение сигналов
Все осциллографы серии 1000 оборудованы ярким и четким цветным ЖК-экраном (300 кд/м2), который обеспечивают прекрасный обзор практически под любым углом. В отличие от обычных осциллографов, на экране которых постоянно присутствует меню, осциллографы серии 1000 могут предоставить для отображения осциллограммы весь экран с диагональю 5,7 дюйма.

Одновременное отображение основной и масштабированной осциллограммы
Режим сдвоенного экрана позволяет одновременно видеть нормальную и масштабированную развертку сигнала для исследования его мелких подробностей.

23 вида автоматических измерений
Все осциллографы серии 1000 имеют 23 функции автоматического измерения напряжения, времени и частоты. Кнопка «Measure» (измерение) позволяет вызвать три наиболее часто используемые функции или одновременно вывести на экран все одноканальные измерения.

Упрощение отладки в режиме последовательности
Запись до 1000 событий запуска и последующее их воспроизведение облегчает поиск импульсных помех и других аномалий сигнала. Имеется возможность сохранения сигнала во внутренней памяти или на внешнем накопителе (USB флэш-диск).

Цифровая фильтрация осциллограмм
Применение цифровой фильтрации сигнала в режиме реального времени позволяет исключить отображение нежелательных частот. Набор цифровых фильтров включает ФНЧ, ФВЧ, полосовой и режекторный фильтры. Частоты среза фильтров можно устанавливать в диапазоне от 250 Гц до верхней границы полосы пропускания осциллографа.

Расширенные возможности запуска
Функции запуска осциллографов серии 1000 включают запуск по фронту, по длительности импульсов, по композитному видеосигналу, по кодовой последовательности (только для моделей с индексом «A») и по альтернативному каналу. Эти режимы позволяют захватывать и анализировать трудно обнаружимые элементы сигнала.

Дистанционное программирование (только для моделей с индексом «A»)
Для дистанционного управления прибором через встроенный USB порт можно использовать библиотеки ввода/вывода компании Agilent, обеспечивающие непосредственное управление из Agilent VEE Pro, или библиотеки ввода/вывода National Instrument и имеющиеся инструментальные драйверы для осциллографов серии 1000A. Эти сертифицированные драйверы NI включают поддержку автоматической настройки «Plug and Play» для LabView и IVI для LabVIEW, LabWindows/CVI и Measurement Studio для Visual Studio.

Высокая производительность

  • Автонастройка
  • Интерфейс пользователя, накладки на переднюю панель и руководства на 11 языках
  • Встроенная система контекстной справки
  • Интерфейс USB
  • Бесплатное пособие для студентов по лабораторным занятиям и набор слайдов для преподавателей

Быстрые испытания "годен/не годен"
Автоматические испытания типа «годен/не годен» входят в набор стандартных функций осциллографов серии 1000. Для создания маски достаточно захватить эталонную осциллограмму и определить границы допусков. Также можно создать собственную маску на основе допусков по осям XY и загрузить ее в осциллограф. Затем входные сигналы будут сравниваться с этой маской и быстро разбраковываться по принципу "годен/не годен". Этот режим идеально подходит для производства и сервиса, когда требуется быстрое принятие решений.

Математическая обработка осциллограмм и быстрое преобразование Фурье
Стандартные математические функции включают сложение, вычитание или перемножение сигналов любых двух входных каналов, а также быстрое преобразование Фурье (БПФ) с четырьмя выбираемыми весовыми функциями (прямоугольная, Хеннига, Хемминга и Блекмана).

Многоязычный интерфейс
Работайте с осциллографом на родном языке. Встроенная справочная система, графический интерфейс пользователя, накладки на переднюю панель и руководство пользователя выпускаются на одиннадцати языках. Поддерживаются следующие языки: русский, английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский, испанский, португальский и итальянский.

Автонастройка
Кнопка автонастройки (Autoscale) позволяет быстро отобразить активные сигналы, выбрав оптимальные режимы вертикальной и горизонтальной развертки и условия запуска. (При желании эту функцию можно включать и отключать.)

Средства подключения
Встроенные ведущие и ведомые USB порты и бесплатное программное обеспечение IntuiLink обеспечивают простое подключение к компьютеру и документирование результатов измерений. Порты позволяют сохранять осциллограммы и наборы настроек на внешнем USB накопителе, обновлять программное обеспечение осциллографа, загружать результаты измерений непосредственно в Microsoft Word или Excel, работающие на подключенном компьютере, а также распечатывать данные на принтере, совместимом с PictBridge.

Обучающий комплект
Компания Agilent предлагает широкий выбор средств для обучения работе с осциллографом, которые помогут студентам электротехнических специальностей быстро понять, что такое осциллограф и как его использовать. Доступные для загрузки ресурсы включают: учебник и руководство по лабораторным занятиям для студентов электротехнических специальностей, набор слайдов по основам осциллографических измерений для преподавателей, эксперимент по нагрузке пробника и рекомендации по применению осциллографов.

Цифровой осциллограф DSO1052B

Принадлежности в комплекте:
Компакт-диск с документацией
Локализованная накладка на переднюю панель (при выборе языка, отличного от английского)
Кабель питания
Пассивный пробник 10:1 для каждого входного канала (2 или 4)
Пособие для студентов по лабораторным занятиям и набор слайдов для преподавателей, которые можно загрузить по ссылке: www.agilent.com/find/1000edu

Дополнительные принадлежности:
N2738A – мягкая сумка для переноски осциллографа серии 1000A/B
N2739A – комплект для монтажа в стойку осциллографа серии 1000A

Рекомендуемые пробники
N2862B – пассивный пробник 150 МГц, 10:1 (в комплекте с моделями 50, 60, 70, 100 МГц)
N2863B – пассивный пробник 300 МГц, 10:1 (в комплекте с моделями 150, 200 МГц)
10070D – пассивный пробник 20 МГц, 1:1
10076B – пассивный пробник 250 МГц, 100:1, 4 кВ
N2771B – пассивный пробник 50 МГц, 1000:1, 30 кВ
N2791A – дифференциальный пробник 25 МГц, 700 В
N2891A – дифференциальный пробник 70 МГц, 7 кВ
1146A – токовый пробник 100 кГц, 100 А перем./пост. ток (необходима батарея 9 В)




Технические данные DSO1052B

Параметры Значения

Полоса пропускания (-3 дБ) от 0 до 50 МГц
Частота дискретизации реального времени 1 Гвыб/с на канал в режиме чередования, 500 Мвыб/с на каждый канал
Глубина памяти 16 Квыб на канал в режиме чередования, 8 Квыб на каждый канал
Число каналов 2 канала
Вертикальное разрешение 8 бит
Чувствительность по вертикали (верхняя граница диапазона) от 2 мВ/дел до 10 В/дел
Вертикальное масштабирование Растяжка по вертикали
Максимальное входное напряжение КАТ I 300 Вср.кв., 400 Впик-пик; кратковременная перегрузка 1,6 кВпик-пик
Диапазон скоростей развертки от 5 нс/дел до 50 с/дел
Ограничение полосы пропускания 20 МГц (отключается)
Режимы горизонтальной развертки Основной (Y-T), XY, задержанный с растяжением и прокруткой
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ±2% с параллельной емкостью 15 пФ ± 3 пФ
Режимы захвата
Нормальный Непосредственное отображение захваченных данных в реальном времени
С усреднением Усреднение по 2, 4, 8, 16, 32, 64, 128 или 256 выборкам
Последовательность Запись, воспроизведение и сохранение в памяти осциллографа или на внешнем USB накопителе от 1 до 1000 кадров
Обнаружение пиковых значений Захват высокочастотных глитчей длительностью от 20 нс в режиме просмотра на низких скоростях развертки
Прокрутка Прокрутка осциллограммы слева направо. Максимальная скорость развертки 50 мс/дел.
Интерполяция Sin(x)/x
Режим входа запуска Связь по постоянному току, связь по переменному току, ФВЧ, ФВЧ
Режимы запуска
Принудительный Запуск по нажатию кнопки на передней панели
По фронту Запуск по положительному или отрицательному перепаду в любом канале
По видеосигналу Запуск по видеосигналам NTSC, PAL или SECAM
По длительности импульса Запуск по длительности импульса большей, равной или меньшей указанного значения в диапазоне от 50 нс до 10 с
Альтернативный Запуск по двум несинхронным активным каналам
Источник сигнала запуска кан. 1, 2, внешний, сеть переменного тока (только по фронту)
Чувствительность запуска ≥5 мВ/дел: 1 дел от (0 до 10 МГц), 1,5 дел (от 10 МГц до верхней границы полосы пропускания)
<5 мВ/дел: 1 дел (от 0 до 10 МГц), 1,5 дел (от 10 МГц до 20 МГц)
Курсорные измерения Ручное, слежение за осциллограммой или автоматическое измерение. Режимы ручного измерения и слежение за осциллограммой
обеспечивают считывание горизонтальных (X, ΔX, 1/ΔY) или вертикальных значений (Y, ΔY)
Автоматические измерения
Напряжение Максимум, минимум, размах, вершина, основание, амплитуда, среднее, ср.кв. значение, положительный глитч, отрицательный
глитч
Время Период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса,
скважность положительных импульсов, скважность отрицательных импульсов, задержка A-->B (нарастание), задержка A-->B
(спад), фаза A-->B (нарастание), фаза A-->B (спад)
Частота Встроенный 6-разрядный частотомер в любом канале. Измеряет частоту вплоть до верхней границы полосы пропускания
Отображение всех измерений Режим одновременного отображения всех одноканальных автоматических измерений
Математические функции A+B, A-B, AxB, БПФ
В качестве каналов A и B может использоваться любая комбинация каналов осциллографа 1 и 2
Автонастройка Находит и отображает все активные каналы, устанавливает режим запуска по фронту в каналах с максимальным номером, устанавливает чувствительность по вертикали и скорость развертки для отображения ~2 периодов. Необходимо минимальное напряжение >20 мВпик-пик, скважность 1% и минимальная частота >50 Гц
Экран Цветной ЖК-дисплей QVGA с диагональю 5,7 дюймов. Яркость подсветки 300 кд/м2
Послесвечение Выкл., бесконечно
Типы отображения Точки, векторы
Скорость обновления сигналов 400 осциллограмм в секунду
Сохранение во внутренней памяти Сохранение 10 наборов настроек и 10 осциллограмм во внутренней энергонезависимой памяти.
1 эталонную осциллограмму можно сохранить в энергозависимой внутренней памяти для визуального сравнения
Сохранение на внешних носителях Настройки: сохранение и считывание в формате STP (наборы настроек моделей «A» и «B» не являются совместимыми)
Осциллограммы: сохранение и считывание в формате WFM, сохранение в формате CSV
Эталонные осциллограммы: сохранение и считывание в формате REF для визуального сравнения
Изображения: сохранение в формате 8 бит BMP, 24 бит BMP, PNG
Порты ввода/вывода
Стандартные порты Хост-порты USB 2.0 на передней (модели «A» и «B») панели, совместимые с полноскоростными USB флэш-дисками.
Ведомый USB порт для подключения PictBridge-совместимого принтера (модели «A» и «B»)
Максимальная скорость передачи Полноскоростной порт USB 2.0 со скоростью до 12 Мбит/с
Совместимость с USB флэш-дисками Большинство флэш-дисков, форматированных в системе FAT (<2 ГБ) или FAT32 (<32 ГБ)
Совместимость с принтерами Принтеры, совместимые с PictBridge, подключаемые к ведомому USB порту
Общие технические характеристики
Габариты (Ш х В х Г) 303 x 154 x 133 мм
Масса 2,4 кг (нетто), 3,87 кг (брутто)
Выход компенсации пробника Частота ~1 кГц; амплитуда ~3 В
Средства безопасности Замок Кенсингтона или отверстие на задней панели для пристегивания с помощью троса
Характеристики питания
Напряжение питания 100-240 В, 50/60 Гц ± 10%
Потребляемая мощность ~50 Вт макс.
Климатические характеристики
Температура окружающей среды от +10 до +40 °C (рабочая); от -20 до +60°C (хранения)
Охлаждение Принудительная вентиляция
Относительная влажность ≤90% при не более +35°C (рабочая); 60% при +40°C (хранения)
Высота над уровнем моря до 3000 м (рабочая); до 15000 м (хранения)
Вибрация Agilent класс GP и MIL-PRF-28800F; случайная класса 3
Удар Agilent класс GP и MIL-PRF-28800F
Степень загрязнения Обычно возникают только сухие, непроводящие загрязнения
Возможно возникновение временной проводимости в результате конденсации
Соответствие нормативным документам Безопасность: UL61010-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001.
Электромагнитная совместимость: IEC 61236 -1:2004 / EN 61326-1:2006 соответствует директиве ЕС по ЭМС 2004/108/EC
Применение внутри помещений Предназначен для эксплуатации только внутри помещений
