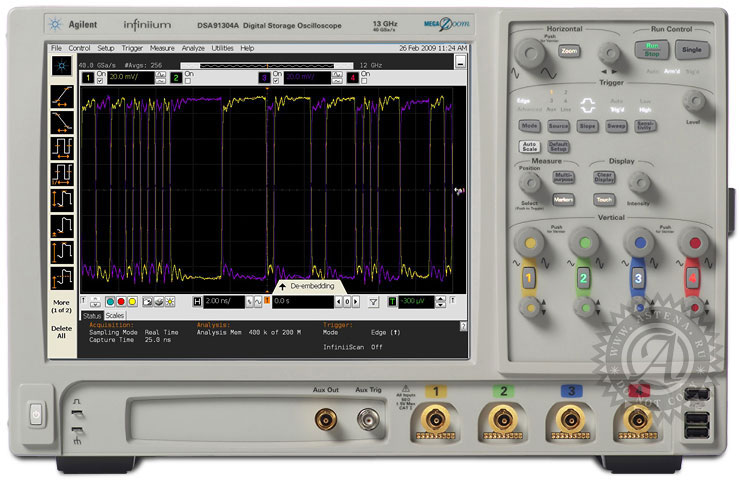

осциллограф DSA91304А


Осциллограф DSO90254А (Keysight Technologies)

Осциллограф DSO90254А серии Infiniium DSA/DSO90000A – это именно тот прибор, в котором вы постоянно нуждались при разработке и наладке нового поколения быстродействующих цифровых и высокочастотных устройств.



Основные особенности осциллографа DSO90254А
  • Низкий уровень шумов – самый низкий в отрасли уровень шумов у осциллографов и пробников
  • Память на 109 точек – самая глубокая в отрасли память MegaZoom при частоте дискретизации 40 ГГц во всех четырех каналах
  • Усовершенствованная система запуска – единственная в отрасли система трехступенчатого запуска по последовательности событий InfiniiScan Plus
  • Полоса пропускания 13 ГГц и частота дискретизации 40 ГГц – по четырем каналам
  • 22 х 106 выборок в секунду – максимальная в отрасли скорость передачи данных с осциллографа
  • 122000 измерений в секунду – впечатляющая скорость обновления результатов измерений
  • –55°С ÷ 150°С – единственное в отрасли средство зондирования объектов испытаний в климатической камере
  • 2,5 мкс – рекордное быстродействие сегментной памяти
  • Самая низкая в отрасли неравномерность амплитудно-частотной характеристики
  • Возможность модернизации – единственная в отрасли серия осциллографов с возможностью расширения полосы пропускания с 2,5 ГГц до 13 ГГц
  • Совместное использование – единственное в отрасли средство лицензирования прикладных программ осциллографа на основе сервера
  • Приложения – наибольший в отрасли выбор прикладного программного обеспечения
  • Экран 12,1"– большой экран с разрешением XGA



Частота дискретизации 40 ГГц в каждом из четырех каналов обеспечивает полосу пропускания 13 ГГц в реальном масштабе времени при сверхнизком уровне шумов осциллографа.



Возможность регистрации длительного сигнала со сбором данных в течение 25 мс при частоте дискретизации 40 ГГц позволяет получить 109 точек данных.



Вы можете разглядеть все подробности формы сигналов на 12,1-дюймовом сенсорном дисплее XGA с высоким разрешением (1024 х 768). Тонкопленочный дисплей Infiniium с высокой яркостью.



Вы можете легко идентифицировать аномалии с помощью дисплея с 256 уровнями градации яркости или цвета, который обеспечивает трехмерное изображение интересующих вас сигналов.



Индикатор активности индицирует выполнение осциллографом длительной процедуры.



Дистанционный доступ через интерфейс локальной сети 10/100/1000 BaseT с возможностью Web-соединения с применением скоростного программного средства Ultra VNC.



Реализация универсальной интерфейсной шины (GPIB) через локальную сеть обеспечивает возможность дистанционных измерений. Дополнительный интерфейс дистанционного программирования Infiniium обеспечивает программную автоматизацию. Соответствует стандарту LXI, класс С.

Для обеспечения дополнительной защиты данных имеется опция съемного жесткого диска.



Дополнительный внешний дисковод DVD-RW (USB) обеспечивает возможность установки программного обеспечения других производителей и возможность сохранения важных измерительных данных.



Операционная система Windows XP Pro позволяет установить такие программы других производителей, как Excel, LabVIEW, Agilent VEE, MATLAB ®, а также антивирусные и другие программы для автоматизации обработки данных или для адаптации осциллографа к вашим конкретным задачам и к сетевой среде вашей фирмы.



Просто нажмите ручку регулировки задержки по горизонтали, чтобы установить нулевую задержку. Клавиша Zoom обеспечивает быстрое обращение к двум режимам изменения масштаба отображения.



На осциллограф можно подавать и выводить с осциллографа сигнал опорной частоты 10 МГц для точной синхронизации развертки осциллографа с высокочастотными измерительными приборами или логическими анализаторами.



Специальная клавиша однократной регистрации обеспечивает удобное управление регистрации определенного события.



Программируемая пользователем клавиша Multipurpose позволяет вам выполнить любое из пяти автоматизированных измерений путем нажатия клавиши. Вы можете также сконфигурировать эту клавишу на выполнение сценария, на печать или сохранение "снимков" экрана, на сохранение осциллограмм или на загрузку предпочтительного набора параметров.



Измерительная секция (Measure) содержит кнопку включения-выключения маркеров и специальную ручку управления маркерами, что обеспечивает быстрый доступ к управлению маркерами. Привычный графический интерфейс Infiniium повышает вашу продуктивность. Вы можете пользоваться измерительными кнопками-пиктограммами, перетаскивая их мышью в область отображения осциллограмм. Передняя панель оформлена так же, как и у аналоговых осциллографов. Она содержит полный набор органов управления с цветной маркировкой каналов, соответствующей цвету осциллограмм, что упрощает работу с осциллографом.



Три порта USB 2.0 host на передней панели служат для подключения клавиатуры, мыши и устройства памяти USB для сохранения файлов наборов параметров, файлов данных и "снимков" экрана.



На задней панели расположены еще четыре порта USB 2.0 host и порт USB 2.0 device. Это очень удобно для присоединения дополнительных устройств, включая оптический дисковод. Порт USB 2.0 device позволяет управлять осциллографом и передавать данные через линию связи USB 2.0 со скоростью 480 Мбит/с.



Начиная с совместимого с BNC соединителя, рассчитанного на частоты до 18 ГГц, сверхмалошумящее входное устройство, сконструированное по принципу клетки Фарадея, обеспечивает максимальную достоверность воспроизведения сигналов в сигнальном тракте.



Интерфейс AutoProbe полностью конфигурирует ваш осциллограф для применения системы пробников InfiniiMax и активных пробников Agilent предыдущего поколения.



Стандартные принадлежности DSO90254А
• Оптическая мышь USB
• Клавиатура USB
• Краткое начальное руководство для пользователя
• Сумка с принадлежностями
• Сетевой шнур
• Щуп сенсорного экрана ("стилус")
• Высококачественный калибровочный кабель (отсутствует у осциллографов DSA/DSO90254A)
• Комплект Е2655 для устранения асимметрии пробников и поверки рабочих характеристик
• Два BNC-совместимых переходника для прецизионных гнездовых соединителей (отсутствуют у осциллографов DSA/DSO90254A)
• Гарантия на один год



Примечание:
К осциллографам серии DSA/DSO90000A не прилагаются пробники. Пробники серии InfiniiMax или других типов следует заказывать отдельно.
Производитель осциллографа DSO90254А - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Система отображения по вертикали
Входные каналы 4
Аналоговая полоса пропускания (–3 дБ) 2,5 ГГц
Время нарастания и спада 10 - 90%: 54 пс
20 - 80%: 38 пс
Входной импеданс 50 Ом ± 3%
Чувствительность 1 мВ/дел. ÷ 1 В/дел.
Характер связи на входе по постоянному напряжению (DC)
Разрешение по вертикали 8 бит, ≥ 12 бит с усреднением
Развязка между каналами (любые два канала с одинаковой установкой чувствительности) 0 ÷ 3 ГГц: 60 дБ (≥ 1000:1)
3 ГГц ÷ 8 ГГц: 40 дБ (≥ 100:1)
8 ГГц ÷ верхняя граница частотного диапазона: 35 дБ (56:1)
Погрешность коэффициента усиления постоянного напряжения ± 2% от полной шкалы при шкале полного разрешения канала
(± 2,5% при чувствительности 5 мВ/дел.)
Максимальное входное напряжение ± 5 В
Диапазон смещения
Чувствительность по вертикали Возможное смещение
0 мВ/дел. ÷ ≥ 40 мВ/дел. ± 0,4 В
> 40 мВ/дел. ÷ ≥ 75 мВ/дел. ± 0,9 В
> 75 мВ/дел. ÷ ≥ 130 мВ/дел. ± 1,6 В
> 130 мВ/дел. ÷ ≥ 240 мВ/дел. ± 3,0 В
≥ 240 мВ/дел. ± 4,0 В
Погрешность установки смещения ≤ 3,5 В: ± (2% от смещения в канале + 1% от полной шкалы) + 1 мВ
> 3,5 В: ± (2% от смещения в канале + 1% от полной шкалы)
Динамический диапазон ± 4 деления от середины экрана
Погрешность измерения постоянного напряжения Парный курсор: ± [(погрешность усиления DC) + (разрешение)]
Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)]
Среднеквадратическое значение собственного
шума (только осциллограф)
В/дел.
5 мВ 322 мкВ
10 мВ 358 мкВ
20 мВ 498 мкВ
50 мВ 1,15 мВ
100 мВ 2,22 мВ
200 мВ 4,28 мВ
500 мВ 11,5 мВ
1 В 22,3 мВ
Среднеквадратическое значение собственного шума (осциллограф с пробником)
В/дел. пробник 1168А
20 мВ 2,2 мВ
50 мВ 2,3 мВ
100 мВ 2,9 мВ
200 мВ 4,7 мВ
500 мВ 12 мВ
1 В 23 мВ
Система развертки по горизонтали
Диапазон основной развертки 5 пс/дел. ÷ 20 с/дел. в реальном времени; 5 пс/дел. ÷ 500 нс/дел. в эквивалентном времени
Диапазон задержки основной развертки –200 с ÷ 200 с в реальном времени; –25 мкс ÷ 200 с в эквивалентном времени
Диапазон растяжки развертки от 1 пс/дел до текущей установки основной временной шкалы
Симметрирование каналов ± 25 мкс диапазон; 100 фс разрешение
Погрешность временной шкалы ± (0,4 + 0,5 х время (лет) после калибровки) х 10-6 (максимальное значение)
Система сбора данных
Максимальная частота дискретизации в реальном масштабе времени 40 ГГц (4 канала одновременно)
Глубина памяти для каждого канала (стандартная) 107 точек в четырех каналах
Максимальное время сбора данных при макс. разрешении в реальном масштабе времени 0,5 мс
Режимы дискретизации
Real-time (реальное время) Последовательные однократные регистрации
Реальное время с усреднением Кратность усреднения выбирается от 2 до 65534
Реальное время с пиковым детектированием 20 ГГц
Реальное время с высоким разрешением Усреднение с полосовым фильтром в реальном масштабе времени снижает случайный шум и повышает разрешение
Equivalent-time (эквивалентное время) Разрешение: 100 фс
Полная ширина полосы пропускания у всех четырех каналов,
максимальная память 262144 точки выборок
Segmented memory (сегментированная память) Регистрирует пакетные сигналы с максимальной частотой дискретизации без загрузки памяти в паузах
Количество сегментов:
до 131072 сегментов (в зависимости от модели и установленной памяти)
Минимальное время между сегментами 2,7 мкс
Фильтры
Интерполяция Sin(x)/x Включение и отключение выбираемого цифрового фильтра FIR. Цифровая обработка сигналов добавляет точки между зарегистрированными данными для повышения точности измерений и качества отображения осциллограмм.
Аппаратный запуск
Чувствительность Internal low 2,0 дел. (размах) 0 ÷ 5 ГГц
Internal high 0,3 дел. (размах) 0 ÷ 3 ГГц
1,0 дел. (размах) 3 ÷ 5 ГГц
Диапазон изменения уровня
Internal (внутренний запуск) ± 4 дел. от середины экрана или ± 4 В (меньшее из этих значений)
Auxiliary (вспомогательный запуск) ± 5 В, с ограничением входного сигнала до ± 5 В
Режимы развертки Auto (автоматический запуск), triggered (запуск по заданным условиям),
single (однократный запуск)
Источники запуска Канал 1, канал 2, канал 3, канал 4, вспомогательный (Aux) и сеть (Line)
Режимы запуска
Edge Запуск по определенному фронту (положительный, отрицательный или поочередно положительный и отрицательный) и уровню напряжения в любом канале или на входе вспомогательного запуска.
Edge transition Запуск по положительному или отрицательному фронту, который пересекает два уровня напряжения в пределах интервала времени, заданного условиями > или <. Возможна установка, начиная с 250 пс.
Edge then edge (time) Запуск определяется фронтом. После заданной задержки между 10 нс ÷ 10 с запуск генерируется положительным или отрицательным фронтом на любым выбранном входе.
Edge then edge (event) Запуск определяется фронтом. После заданной задержки между 1 ÷ 16000000 положительными или отрицательными фронтами запуск генерируется другим положительным или отрицательным фронтом на любым выбранном входе.
Glitch Запуск по пичкам с меньшей длительностью, чем у других импульсов в интересующем вас сигнале. Задается длительность и полярность запускающих импульсов. Реализуется запуск по пичкам длительностью до 125 пс. Диапазон установки длительности пичков: от < 250 пс до < 10 с.
Line Запуск сетевым напряжением питания осциллографа.
Pulse width Запуск по импульсам большей или меньшей длительности, чем у других импульсов в интересующем вас сиaнале. Задается длительность и полярность запускающих импульсов. Реализуется запуск по импульсам длительностью до 125 пс. Диапазон установки длительности импульсов: 250 пс ÷ 10 с. Моментом запуска может быть "конец импульса" ("end of pulse") или "конец паузы" ("time out").
Runt Запуск по импульсу, который пересекает один порог, но не пересекает второй порог до момента повторного пересечения первого порога. Может определяться контрольным временем с минимальной установкой 250 пс.
Timeout Запуск в том случае, когда канал слишком долго остается в состоянии лог. 1, лог. 0 или в неизменном состоянии. Диапазон установки длительности паузы: 250 пс ÷ 10 с.
Pattern/pulse range Запуск в том случае, когда определенная логическая комбинация каналов начинается, прекращается, присутствует в течение определенного интервала времени или действует в пределах определенного временного диапазона либо с превышением этого времени. Каждый канал может иметь значение лог. 1 (Н), лог. 0 (L) или безразличное значение (Х).
State Запуск по кодовой комбинации с синхронизацией по положительному, отрицательному или поочередно по положительному и отрицательному фронту сигнала в одном канале.
Setup/hold Запуск по времени установления (setup), времени удержания (hold) или по нарушениям времени установления и удержания испытываемой схемы. Требует наличия сигналов синхронизации и данных на входах любых двух каналов (за исключением Aux и Line) в качестве источников запуска. Здесь следует задать значения времени установления и/или удержания.
Window Запуск по событию, связанному с окном, которое определяется двумя порогами, которые задаются пользователем. Этим событием может быть вход в окно, выход из окна, пребывание в окне в течение определенного времени либо нахождение вне окна в течение определенного времени. Моментом запуска может быть пересечение границы окна или конец паузы. Диапазон установки контрольного времени: 250 пс ÷ 10 с.
Video Запуск по отрицательным синхроимпульсам полных видеосигналов, по полю 1, полю 2 или чередующимся полям систем с чересстрочной разверткой, по любому полю, определенной строке или любой строке систем с чересстрочной и построчной разверткой. Поддержка стандартов NTSC, PAL-M (525/60), PAL, SECAM (625/50), EDTV (480p/60), EDTV (576p/50), HDTV (720p/60), HDTV (720p/50), HDTV (1080i/60), HDTV (1080i/50), HDTV (1080p/60), HDTV (1080p/50), HDTV (1080p/30), HDTV (1080p/25), HDTV (1080p/24) и задаваемых пользователем форматов.
Последовательности запуска Трехступенчатые последовательности запуска, включающие в себя двухступенчатый аппаратный запуск (Find event (A) и Trigger event (B)) и одноступенчатый программный запуск InfiniiScan. Поддерживаются все режимы аппаратноaо запуска, за исключением "edge then edge" и "video", а также все режимы проaраммного запуска InfiniiScan. Поддерживаются режимы "delay (by time)" и "reset (by time of event)" между двумя аппаратными последовательностями. Минимальное время ожидания между состояниями "find event (A)" и "trigger event (B)" составляет 3 нс.
Классификатор "И" кодовой комбинации запуска Один или несколько каналов можно логически связать с любым другим режимом запуска.
Время выдержки запуска (holdoff) 100 нс ÷ 10 с
Действия при запуске Задается действие, которое должно выполняться при запуске, и частота выполнения действий. Такими действиями могут быть отправка сообщения по электронной почте или выполнение "многофункциональной" установки пользователя.
Быстрое обращение к режимам запуска Реализуются функции быстрого обращения ко всем режимам запуска.
Измерения и математические функции
Максимальная частота обновления результатов измерений > 42000 измерений в секунду (включен один вид измерений)
> 122000 измерений в секунду (включено пять видов измерений)
Режимы измерений Стандартный режим и режим измерения всех фронтов
Измерения осциллограмм
Напряжение Междупиковое значение (размах), минимальное, максимальное, среднее, среднеквадратическое (RMS) значение, вершина, основание, выброс на фронте, выброс перед фронтом, верхний, средний и нижний порог.
Временные параметры Время нарастания, время спада, период, частота, длительность положительной части, длительность отрицательной части, коэффициент заполнения, Tmin. Tmax, Tvolt, время установления (необходима опция 002 или 004; стандартная функция у моделей DSA), время удержания (необходима опция 002 или 004; стандартная функция у моделей DSA), разность времени между каналами, разность фаз между каналами.
Смешанные измерения Площадь, скорость изменения напряжения
Частотная область Частота FFT (быстрое преобразование Фурье), амплитуда FFT, разностная частота FFT, разностная амплитуда FFT
Классификация уровня Каналы, которые не задействованы для измерений, можно использовать для классификации уровня у всех хронированных измерений.
Измерения глазковых диаграмм Высота глазка, ширина глазка, джиттер глазка, процентное значение пересечений, Q-фактор и искажение коэффициента заполнения
Статистика Отображается текущее значение, среднее, минимальное и максимальное значение, диапазон значений (от минимального до максимального), количество результатов измерений для отображаемых результатов автоматических измерений
Гистограммы
Источник Осциллограмма или измерение
Ориентация Вертикальная (для измерений временных параметров и джиттера) или горизонтальная (шум и изменение амплитуды). Области задаются с помощью маркеров осциллограмм.
Измерения Среднее значение, стандартное отклонение, среднее значение ± (1σ, 2σ или 3σ), медианное значение, наиболее вероятное значение, минимальное значение, максимальное значение, количество всплесков, пик (площадь максимальных всплесков), всплески по шкале Х, всплески по шкале Y
Испытание на соответствие маске Испытание типа "годен/негоден" на соответствие заданным пользователем или поставляемым компанией Agilent шаблонам формы сигналов. Функция Automask дает пользователю возможность создания шаблона маски из зарегистрированной осциллограммы и определить пределы допуска по времени и напряжению либо по делениям экранной сетки. Режимы испытаний включают в себя безусловное испытание, испытание до определенного предела времени или события и остановку испытания по отрицательному результату. Выполняется "многофункциональная" пользовательская установка по отрицательному результату. Функция "Unfold real time eye" позволяет наблюдать отдельные битовые ошибки путем развертывания глазка в реальном времени, когда включено восстановление тактового сигнала. Опция комплекта коммуникационных масок содержит набор стандартных масок ITU-T G.703, ANSI T1.102 и IEEE 802.3 для испытаний на соответствие маске.
Математическая обработка осциллограмм
Количество функций 4
Операторы Абсолютное значение, суммирование, функция Баттерворта), синфазный сигнал, дифференцирование, деление, амплитуда FFT, фаза FFT, FIR), фильтр верхних частот, инвертирование, интегрирование, LFE), фильтр нижних частот (фильтр Бесселя-Томпсона четвертого порядка), увеличение, максимум, минимум, умножение, RT Eye), сглаживание, корень квадратный из суммы квадратов), возведение в квадрат, извлечение квадратного корня, вычитание, сравнение и дополнительная пользовательская функция (опция 010).
Быстрое преобразование Фурье (FFT)
Частотный диапазон 0 ÷ 20 ГГц (при частоте дискретизации 40 ГГц) или 0 ÷ 10 ГГц (при частоте дискретизации 20 ГГц)
Частотное разрешение Разрешение = частота выборок / глубина памяти
Наилучшее разрешение при макс. частоте дискретизации 800 Гц
Частотная погрешность (0,5 х частотное разрешение) + (1 х 10-6) (частота сигнала)
Отношение сигнал/шум 60 дБ ÷ > 100 дБ в зависимости от установок параметров
Окна цифровой фильтрации Окно Хеннинaа, окно с плоской вершиной, прямоугольное окно
Режимы измерений
Автоматические измерения Обращение через меню ко всем видам измерений; возможно одновременное отображение пяти видов измерений.
Быстрые измерения (Multipurpose) Кнопка на передней панели активизирует пять предустановленных или пять заданных пользователем видов измерений.
Измерительная панель инструментов Измерительная панель инструментов содержит пиктограммы, которые можно перетаскивать мышью на осциллограммы.
Функция Snapshot Выполняет 29 "мгновенных" измерений (адаптируется пользователем). Требует наличия программных средств адаптации My Infiniium (опция 006).
Режимы работы маркеров Ручное управление маркерами, отслеживание данных осциллограмм, отслеживание измерений
Дисплей
Дисплей Жидкокристаллический тонкопленочный цветной дисплей XGA размером 12,1" по диагонали, с сенсорным экраном
Серая шкала яркости 256 уровней яркости
Разрешение XGA 1024 точек по горизонтали х 768 точек по вертикали
Примечания В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая)
Сетки Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали
Стили отображения осциллограмм Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 256 уровней градации яркости осциллограмм.
Макс. частота обновления осциллограмм > 400000 осциллограмм в секунду (в режиме сегментированной памяти)
Компьютерная система и периферийные устройства, порты ввода-вывода
Операционная система Windows® XP Pro
Центральный процессор Intel® Pentium® 4, тактовая частота 3,4 ГГц
Оперативная память компьютера 2 Гбайт DDR2 (стандартный вариант); 4 Гбайт DDR2 (опция 803)
Дисководы Внутренний жесткий диск ≥ 250 Гбайт
Дополнительный съемный жесткий диск (опция 801)
Дополнительный внешний USB дисковод DVD-RW (опция 820)
Периферийные устройства Прилагается оптическая мышь USB Logitech, компактная клавиатура USB и щуп сенсорного экрана ("стилус"). Все модели осциллоaрафов Infiniium поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB.
Типы файлов
Данные осциллограмм (в скобках указан макс. размер памяти)
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек))
Графические файлы BMP, PNG, TIFF, GIF или JPEG
Порты ввода-вывода
LAN Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать (VXI-11). Рекомендуемое средство дистанционного Web-управления: Ultra VNC (https://www.ultravnc.com/).
GPIB IEEE 488.2, полностью программируется (дополнительный – опция 805)
RS-232 (последовательный порт) СОМ1, поддержка принтера и печатающего устройства
Параллельный порт Порт принтера Centronics
PS/2 Два порта. Поддерживают манипуляторы и устройства ввода.
USB 2.0 hi-speed (host) Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели
USB 2.0 hi-speed (device) Один порт USB 2.0 hi-speed (device) на задней панели; обеспечивает возможность управления прибором через USB.
Видеовыход для второaо монитора 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора
Вспомогательный выход Постоянное напряжение (± 2,4 В), меандр (~715 Гц и ~456 МГц);
выход запуска (размах 255 мВ на 50 Ом)
Выход запуска 5 В на согласованной нагрузке 50 Ом
Выход сигнала опорной частоты Профильтрованный синусоидальный сигнал 10 МГц с содержанием гармоник ≤ –40 дБн. При формировании сигнала от внутреннего источника междупиковое значение напряжения на нагрузке 50 Ом составляет от 800 мВ до 1,26 В (4 дБм ± 2 дБ). При подаче внешнего сигнала опорной частоты отслеживается его уровень ± 1 дБ.
Вход сигнала опорной частоты Рассчитан на подачу сигнала частотой 10 МГц; входной импеданс Z0 = 50 Ом. Минимальное междупиковое значение входного напряжения составляет 500 мВ (–2 дБм), максимальное 2,0 В (+10 дБм).
Соответствие стандарту LXI Функциональный класс С
Общие технические характеристики
Температура При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С
Относительная влажность При эксплуатации: до 95% (без конденсации) при температуре +40°С;
при хранении: до 90% при температуре +65°С
Высота над уровнем моря При эксплуатации: до 4000 метров; при хранении: до 15300 метров
Вибрации При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси
Электропитание 100 ÷ 240 В˜, 50/60 Гц, максимальная подводимая мощность 800 Вт
Масса Нетто: 20 кa; в транспортной упаковке: 27,4 кa
Размеры (без ручки) Высота 283 мм, ширина 432 мм, глубина 506 мм
Безопасность Соответствует требованиям стандарта IEC 61010-1 + А2; прибор сертифицирован CSA согласно С22.2 № 1010.1; собственная сертификация согласно UL 3111
