Осциллограф DSO-X 3034A (Agilent Technologies)

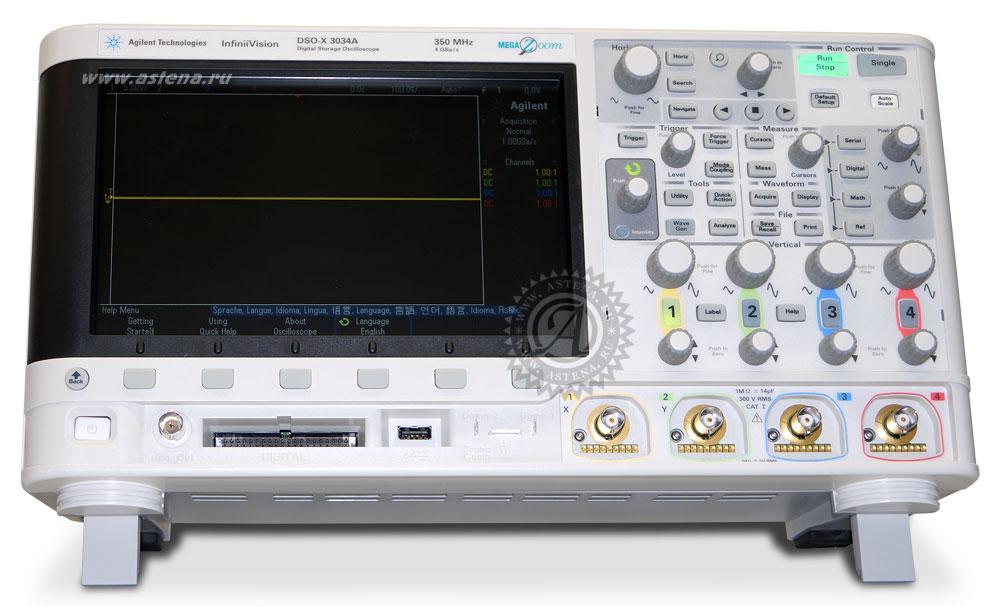

Фотография осциллографа DSO-X 3034A (Agilent Technologies)


Цифровой осциллограф DSO-X 3034A (Agilent Technologies)

Особенности DSO-X 3034A
  • Полосами пропускания 350 МГц
  • Глубина памяти до 4 Мвыб
  • Встроенный генератор функций/сигналов произвольной формы с диапазоном частот до 20 MГц
  • Встроенный цифровой вольтметр
  • Измерительные приложения (опции)
  • Гарантийный срок 3 года

Больше возможностей осциллографа
По ценам начального уровня, которые вписываются в бюджет пользователя, осциллограф DSO-X 3034A серии 3000Х семейства InfiniiVision предлагает превосходные технические характеристики и дополнительные возможности, которые недоступны в любом другом осциллографе этого класса. Передовая технология компании Agilent предлагает больше возможностей осциллографа за те же средства.
Всё это позволяет получить пользователю следующие преимущества.

  • С большим разрешением и в течение более длительного периода времени захватывать интересующий сигнал, чтобы исследовать его на самом большом дисплее в своём классе, используя самую глубокую память и самые высокие скорости обновления сигналов
  • Более продуктивно работать, используя функции пяти приборов в одном: осциллографа, анализатора временных диаграмм, встроенного генератора функций/сигналов произвольной формы до 20 МГц WaveGen (опция), интегрированного цифрового вольтметра (опция) и анализатора протоколов (опция)
  • Получить более надёжную защиту своих инвестиций за счёт единственного в отрасли полностью модернизируемого осциллографа, включая полосу пропускания, и самого большого числа измерительных приложений.

Самый большой дисплей
8,5-дюймовый дисплей с разрешением WVGA (800x480) обеспечивает зону просмотра на 50% больше по сравнению с WQVGA (480x240) за счёт увеличения разрешения в 4 раза.

Самая высокая скорость обновления сигналов
Архитектура глубокой памяти MegaZoom IV, разработанная компанией Agilent, использует специализированные СБИС и реализует скорость обновления до 1000000 осциллограмм/с. Высокая скорость обновления может улучшить отображение сигналов на осциллографе, позволяя исследовать едва различимые детали сигнала, такие как шум или джиттер, за счёт модуляции интенсивности отображения. Но ещё более важно, что высокая скорость обновления увеличивает вероятность захвата случайных и редких событий, которые не были бы захвачены осциллографом с невысокой скоростью обновления.

Более глубокая память для более длительного захвата сигналов
Используя глубокую (до 4 Мвыб) память MegaZoom IV, можно захватывать длинные, неповторяющиеся сигналы, сохраняя высокую частоту дискретизации, а затем быстро увеличивать интересующий участок сигнала. Осциллограф DSO-X 3034A оптимизирует измерения, в которых задействована глубокая память, используя технические решения архитектуры MegaZoom IV, для выбора наиболее эффективного сочетания частоты дискретизации, глубины памяти и скорости обновления сигналов.

Технические решения, использованные компанией Agilent
Архитектура глубокой памяти MegaZoom IV, разработанная компанией Agilent, использует специализированные СБИС и позволяет объединить возможности осциллографа, логического анализатора (анализ временных диаграмм), анализатор протоколов и встроенный генератор функций WaveGen в компактном контруктиве по приемлемой цене. Четвёртое поколение глубокой памяти MegaZoom обеспечивает самую высокую в отрасли скорость обновления сигналов в сочетании с самой глубокой памятью, обеспечивающей быструю реакцию.

Лучшие осциллографы в своём классе
Осциллографы семейства InfiniiVision имеют самую глубокую память до 4 Мвыб (серия 3000Х) в своём классе, которая реализована в соответствии с патентованной архитектурой MegaZoom IV, разработанной компанией Agilent. Эта память всегда включена и обеспечивает быструю реакцию, реализуя самые высокие в отрасли скорости обновления до 1000000 осциллограмм/c (серия 3000Х), которые не ухудшаются при включении измерений или добавлении цифровых каналов. Осциллографы серии 3000X обеспечивают 33 вида автоматических измерений, 9 видов параметрического запуска, запуск по сигналам последовательных шин, а также математические функции с данными сигналов, включая БПФ.

Единственный в отрасли прибор с возможностью апгрейда до осциллографа смешанных сигналов (MSO) в процессе эксплуатации
Осциллографы серии 3000Х являются первыми приборами в своём классе, которые имеют встроенный анализатор временных диаграмм, который может быть включен в процессе эксплуатации. Цифровые сигналы повсеместно используются в современных схемах, и традиционные 2 и 4-канальные осциллографы не всегда обеспечивают достаточное число каналов в распоряжение пользователя. Используя дополнительные 8 или 16 логических каналов интегрированного анализатора временных диаграмм, пользователь может иметь до 20 каналов, объединённых единой временной базой, схемой запуска и памятью сбора данных, с возможностью их просмотра на одном и том же приборе. Купив сначала 2- или 4- канальный осциллограф, пользователь может в любое время самостоятельно модернизировать его до осциллографа смешанных сигналов, используя лицензию, чтобы включить эти 8 или 16 логических каналов интегрированного анализатора временных диаграмм.

Эксклюзивный в отрасли встроенный генератор функций/сигналов произвольной формы (WaveGen) с диапазоном частот до 20 МГц
Впервые в отрасли осциллографы серии 3000Х предлагают встроенный генератор функций/сигналов произвольной формы с диапазоном частот до 20 МГц. Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум. С функцией генерации сигналов произвольной формы можно сохранять сигналы, поступающие на аналоговые входы или из памяти опорных сигналов, в памяти сигналов произвольной формы и подавать их на выход. Создание/редактирование сигналов облегчается при использовании встроенного редактора или программы Benchlink Waveform Builder Basic. Включить генератор WaveGen можно в любое время, заказав опцию DSOX2WAVEGEN или DSOX3WAVEGEN и самостоятельно установив лицензию.

Интегрированный цифровой вольтметр
Впервые в отрасли осциллографы серий 3000Х предлагают 3-разрядный цифровой вольтметр и 5-разрядный частотомер, интегрированные внутри осциллографа. Вольтметр работает, используя те же самые пробники осциллографических каналов, но при этом его измерения не связаны с системой запуска осциллографа. Таким образом, как измерения вольтметра, так и измерения осциллографа в соответствии с условиями запуска, можно проводить, используя одно и тоже подключение к ИУ. Результаты измерения вольтметра всегда отображаются, позволяя пользователю всегда иметь их под рукой.

Аппаратный запуск и декодирование протоколов последовательных шин

  • Запуск по сигналам и декодирование данных встроенных последовательных шин (I2C, SPI) (опция DSOX3EMBD)
  • Запуск по сигналам и декодирование данных компьютерных последовательных шин (RS232/422/485/UART) (опция DSOX3COMP)
  • Запуск по сигналам и декодирование данных автомобильных и промышленных последовательных шин (CAN, LIN) (опция DSOX3AUTO)
  • Запуск по сигналам и декодирование данных автомобильной последовательной шины FlexRay (опция DSOX3FLEX)
  • Запуск по сигналам и декодирование данных аудиошины (I2S) (опция DSOX3AUDIO)
  • Запуск по сигналам и декодирование данных последовательных шин (MIL-STD 1553 и ARNC 429), используемых в аэрокосмической и оборонной промышленности (опция DSOX3AERO)

Осциллографы серии InfiniiVision компании Agilent являются единственными в отрасли осциллографами, которые используют аппаратное декодирование протоколов последовательных шин. Осциллографы других поставщиков используют методы программной постобработки данных для декодирования пакетов/кадров, передаваемых по последовательной шине. Из-за использования программных методов скорости обновления отображаемых сигналов и декодированных данных имеют тенденцию к замедлению (иногда на одно обновление требуются секунды). Это особенно справедливо при использовании глубокой памяти, которая часто требуется для захвата нескольких пакетов сигналов последовательной шины. А при одновременном анализе нескольких последовательных шин скорости обновления декодированных данных могут стать ещё медленнее. Более быстрое декодирование за счёт использования аппаратных средств улучшает удобство работы с осциллографом и, что ещё более важно, увеличивает вероятность захвата редких ошибок при последовательной передаче. После захвата длинной записи передачи данных по последовательной шине с использованием глубокой памяти MegaZoom IV осциллографа InfiniiVision, пользователь может легко выполнить операцию поиска на основе заданного условия и быстро переместиться к байтам/кадрам последовательных данных, которые соответствуют этому условию поиска. Иногда необходимо сопоставить данные одной последовательной шины с данными другой шины. Осциллограф серии 3000Х может декодировать две последовательные шины одновременно, используя аппаратные средства. Кроме того, он является единственным осциллографом на рынке, который может также отображать захваченные данные с временным разделением в окне “Lister”.

Возможности модернизации
Проекты требуют изменений, но традиционные осциллографы имеют фиксированные возможности – пользователь имеет только то, что он получил во время покупки. В случае осциллографов серии 3000X инвестиции пользователя защищены. Если в будущем потребуются более высокая полоса пропускания (до 1 ГГц для серии 3000Х), цифровые каналы, генератор сигналов WaveGen или измерительные приложения, можно просто добавить их, когда необходимо.

Опции испытаний на соответствие маске
Опции испытаний на соответствие маске в осциллографах серии 3000Х (DSOX3MASK) семейства InfiniiVision обеспечивают быстрый и удобный способ проведения допусковых испытаний на соответствие стандартам в условиях производства, а также обнаружения редких аномалий сигнала при разработке новых устройств. Используя осциллографы, которые единственные в отрасли реализуют допусковые испытания аппаратными методами, можно протестировать до 200000 сигналов в секунду на осциллографах серии 3000X. Опции испытаний на соответствие маске (DSOX3MASK) совместимы со всеми моделями осциллографов серии 3000Х. Можно выбрать из нескольких критериев испытаний, включая возможность запуска тестов в течение заданного числа сборов данных, в течение заданного времени, либо до обнаружения отказа. Маски для допусковых испытаний могут быть созданы автоматически на базе входных опорных сигналов и определяемых пользователем полей допуска. Кроме того, эти маски можно создать на ПК и затем импортировать, используя USB флэш-накопитель.

Сегментированная память
При захвате импульсов или пакетов данных, следующих с большой скважностью, можно воспользоваться режимом сегментированной памяти для более оптимального использования памяти. Сбор данных с сегментированием памяти позволяет выборочно захватывать и запоминать важные сегменты сигналов, не захватывая время нечувствительности (время простоя), не имеющее значения. Сбор данных с сегментированием памяти является идеальным для приложений, использующих пакетные сигналы последовательных шин, сигналы импульсных лазеров, пакетные сигналы радаров, а также при проведении экспериментов в физике высоких энергий. В моделях серии 3000Х может быть захвачено до 1000 сегментов с временем подготовки к повторному запуску менее 1 мкс. Опции сегментированной памяти (DSOX3SGM) совместимы со всеми моделями осциллографов серии 3000Х.

Приложение для измерения и анализа параметров мощности
Приложение для измерения параметров мощности DSOX3PWR для осциллографов серии 3000Х обеспечивает полный набор измерений и анализа параметров мощности при оценке эффективности и надежности импульсных источников питания.
Приложение обеспечивает следующие возможности.

  • Анализ параметров силовых переключательных приборов: измерение потерь переключения и потерь на электропроводность, скоростей нарастания тока (dI/dt) и напряжения (dV/dt).
  • Автоматизация установки параметров осциллографа при измерении пульсаций с целью освобождения пользователя от утомительной ручной настройки осциллографа.
  • Проведение предварительных испытаний на соответствие требованиям стандартов IEC 61000-372 (класс А, В, С и D).
  • Анализ параметров на входе сети питания переменного тока: измерение гармоник тока, коэффициента мощности, активной мощности, номинальной мощности, пик-фактора, угла сдвига фаз, пускового тока.
  • Измерение выходного шума (пульсаций).
  • Анализ модуляции, позволяющий быстро просмотреть информацию, относящуюся к включенному или выключенному состоянию ШИМ-сигнала, которую трудно визуализировать, поскольку ширина информационной полосы частот намного меньше, чем частота переключения импульсов. Построение графиков внутренних изменений, происходящих во время включенного или выключенного состояния в ШИМ-сигнале в течение длительного времени, способствует выявлению характеристик контура регулирования системы с обратной связью. Данный вид измерения определяет характер изменения данных (тренд) при изменении характеристик переключения исследуемого сигнала в виде графиков зависимости частоты, периода, коэффициента заполнения, длительности положительного или отрицательного импульса от времени.
  • Измерение степени подавления пульсаций от источника входного питания на различных частотах с помощью измерения коэффициента подавления пульсаций питания (PSRR).

Лицензия на приложение для измерения и анализа параметров мощности вместе с осциллографом, высоковольтным дифференциальным пробником, токовым пробником, приспособлением для компенсации временного сдвига между пробниками и пассивным пробником образуют полную систему измерения параметров мощности для целей проектирования и испытаний источников питания.
В комплекте с приложением DSOX3PWR бесплатно поставляется лицензия на программный пакет анализа параметров мощности U1881A, который исполняется на ПК и позволяет выполнять дополнительные виды измерений и создавать отчеты в автономном режиме.

Запуск по видеосигналам и анализ результатов измерений для стандартов телевидения высокой чёткости HDTV (опция DSOX3VID)
Осциллографы серии 3000X в стандартной комплектации обеспечивают запуск по ТВ сигналам стандартов NTSC, PAL, PAL-M и SECAM. Начиная с версии программного обеспечения 2.0, осциллографы серии 3000X поддерживают шкалу IRE и курсорные измерения с использованием единиц IRE для стандартов NTSC и PAL. Эта новая возможность теперь является стандартной в осциллографах серии 3000X. Опция DSOX3VID дополнительно обеспечивает запуск по сигналам группы стандартов телевидения высокой чёткости HDTV, включая:
• 480p/60, 567p/50, 720p/50, 720p/60
• 1080i/50, 1080i/60
• 1080p/24, 1080p/25, 1080p/30, 1080p/50, 1080p/60
• Generic (запуск по двухуровневым или трехуровневым сигналам видеосинхронизации, определяемый пользователем)
Дополнительные возможности запуска, обеспечиваемые опцией DSOX3VID, помогают ускорить процесс отладки и определения характеристик при разработке приложений для телевидения высокой чёткости (HDTV).

Расширенные математические функции с данными сигналов (опция DSO3ADVMATH)
В дополнение к стандартным математическим функциям с данными сигналов (сложение, вычитание, умножение, интегрирование, дифференцирование, квадратный корень, БПФ), опция DSO3ADVMATH дополнительно обеспечивает расширенные возможности преобразования сигналов, фильтры и средства визуализации.
• Преобразования: Ax + B, возведение в квадрат (x2), абсолютное значение (|x|), десятичный логарифм (lg), натуральный логарифм (ln), экспонента (ex), экспонента по основанию 10 (10x)
• Фильтр нижних частот Томпсона-Бесселя 4-го порядка и однополюсный фильтр верхних частот с устанавливаемой частотой среза)
• Средства визуализации: увеличение, тренд измерения, временная диаграмма логической шины, диаграмма состояний логической шины

Опорные сигналы
Можно запомнить до двух сигналов в энергонезависимой памяти осциллографа, затем сравнивать измеряемые сигналы с этими опорными и выполнять постобработку и измерения на запомненных данных. Можно также запомнить сигналы во внешнем съёмном USB-накопителе в формате *.h5, чтобы затем, когда потребуется, вызвать их обратно в память опорных сигналов осциллографа. Запоминание и/или пересылка данных сигналов в ПК производится в виде пары данных XY в формате CSV (*.csv). Можно также запомнить растровое изображение сигнала и переслать его в ПК для целей документирования в различных графических форматах, включая: 8-битовый (*.bmp), 24-битовый (*.bmp) и 24-битовый PNG (*.png).

Локализация графического интерфейса пользователя и встроенной справочной системы
Обеспечивается возможность работы с осциллографом на языке, который наиболее знаком пользователю. Графический интерфейс пользователя, встроенная справочная система, накладки на переднюю панель и руководство по эксплуатации доступны на 11 языках, в т.ч. и на русском. Во время работы доступ к встроенной справочной системе производится простым нажатием и удерживанием любой клавиши.

Возможности подключения и совместимость со стандартом LXI
Для подключения к ПК имеются два встроенных хост-порта USB (по одному на передней и задней панелях) и порты устройства USB. Модуль интерфейсов LAN/VGA обеспечивает подключение осциллографа к локальной сети (LAN), полную совместимость с классом С стандарта LXI, а также подключение внешнего монитора. Доступен также модуль интерфейса GPIB, поставляемый по дополнительному заказу. Одновременно можно использовать только один из этих модулей. Панель инструментов IntuiLink и программа Data Capture облегчают пересылку экранных изображений и данных в программы Microsoft® Excel и Word. Программа View Scope упрощает выполнение коррелированных по времени измерений между осциллографами серии 3000Х и логическими анализаторами серий 16900, 16800, 1690 компании Agilent.

Фотографии осциллографа DSO-X 3034A

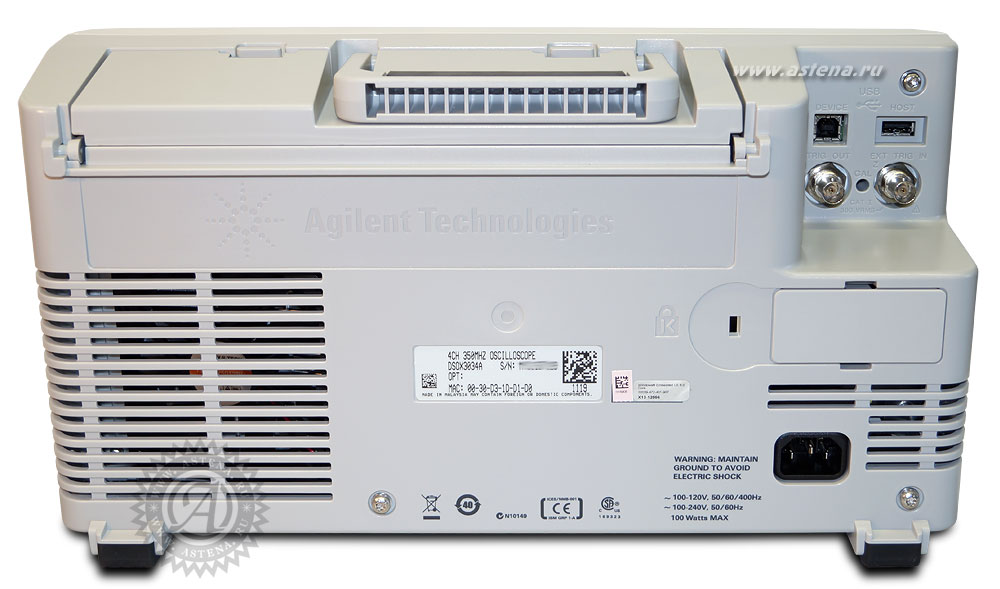

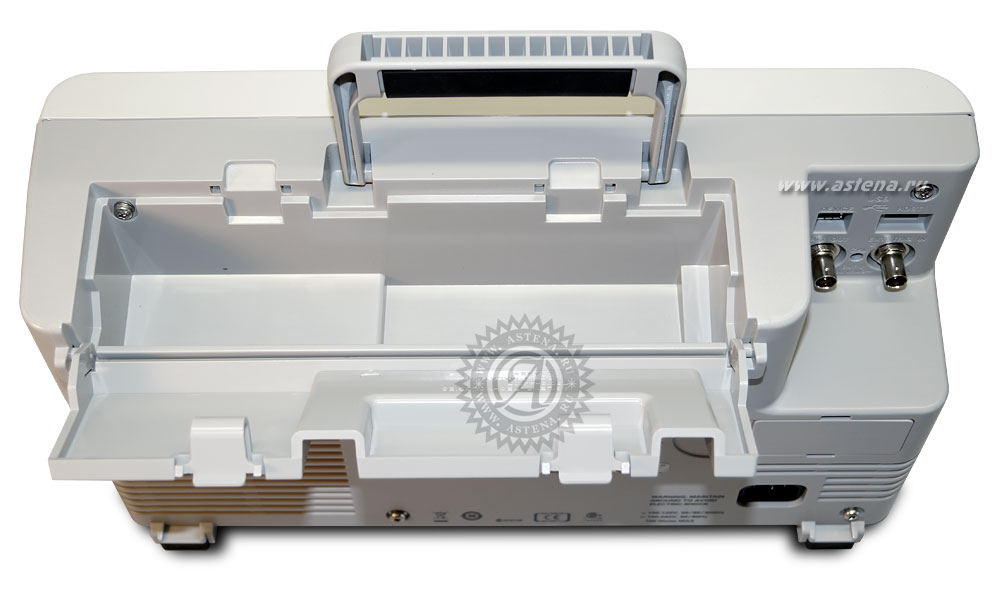

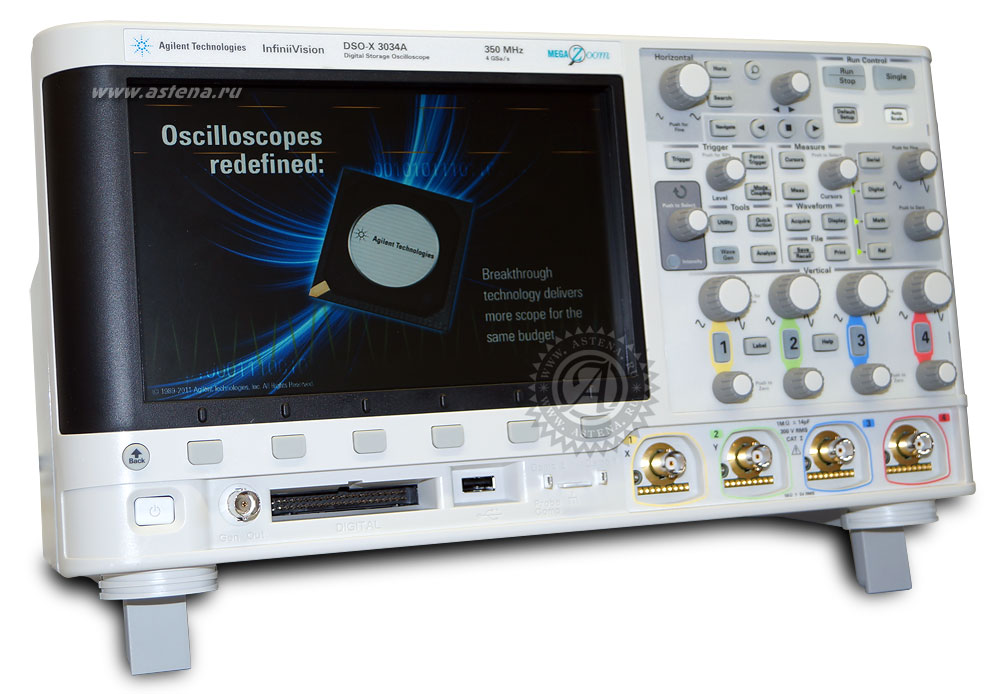

Фотография осциллографа DSO-X 3034A Осциллографа DSOX3034A Задняя панель осциллографа DSO-X 3034A Отсек для хранения пробников




Технические данные DSO-X 3034A

Параметры Значения
Полоса пропускания 350 МГц
Аналоговые каналы 4
Логические каналы 8 для моделей MSOX (или моделей DSOX после апгрейда)
Частота дискретизации 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах
Глубина памяти 2 Квыб (4 Мвыб опционально)
Вертикальное разрешение 8 бит
Коэффициент отклонения 2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе ± 2%
Горизонтальное разрешение 2,5 пс
Коэффициент развертки 2 нс/дел - 50 с/дел
Ограничение полосы пропускания 20 МГц
Входной импеданс 1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы 25 ± 5 ppm
Режимы сбора данных
Нормальный Отображение собранных данных на экране в реальном времени
С усреднением Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегметированный Период захвата не менее 19 мкс
С обнаружением пиков Захват глитчей длительностью от 250 пс
Режим высокого разрешения Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
По ранту Запуск по ранту
По ТВ сигналу Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S
По комбинации Запуск по комбинации аналоговых или цифровых каналов
Прочие Прочие режимы запуска, см. подробные технические характеристики
Измерения 34 автоматических измерения
Математические функции Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов 16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации 1 ГВыб/с
Динамический диапазон ± 10 В
Генератор сигналов
Частота 0,1 Гц – 20 МГц
Формы сигнала Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей 8,5-дюймовый цветной WVGA TFT LCD
Скрорость обновления дисплея 1 000 000 осцилограмм в секунду
Интерфейс
Стандартно USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
Опционально GPIB, LAN, VGA
Габаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес 3,85 кг
Информация для заказа
DSOX3012A 2-канальный осциллограф с полосой пропускания 100 МГц
MSOX3012A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX3014A 4-канальный осциллограф с полосой пропускания 100 МГц
MSOX3014A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX3024A 4-канальный осциллограф с полосой пропускания 200 МГц
MSOX3024A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 200 МГц
DSOX3032A 2-канальный осциллограф с полосой пропускания 350 МГц
MSOX3032A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц
DSOX3034A 4-канальный осциллограф с полосой пропускания 350 МГц
MSOX3034A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц
DSOX3052A 2-канальный осциллограф с полосой пропускания 500 МГц
MSOX3052A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц
DSOX3054A 4-канальный осциллограф с полосой пропускания 500 МГц
DSOX3054A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц

Опции и приложения
xSOX3000-001 (DSOX3WAVEGEN) Встроенный генератор сигналов 20 МГц
xSOX3000-040 (DSOX3MEMUP) Увеличение памяти до 4 Мвыб
xSOX3000-232 (DSOX3COMP) Запуск и декодирование данных RS-232/UART
xSOX3000-AMS (DSOX3AUTO) Запуск и декодирование данных CAN/LIN
xSOX3000-LMT (DSOX3MASK) Тест на соответствие маске
xSOX3000-LSS (DSOX3EMBD) Запуск и декодирование данных I2C/SPI
xSOX3000-SGM (DSOX3SGM) Режим сегментированной памяти
xSOX3000-SND (DSOX3AUDIO) Запуск и декодирование данных I2S
xSOX2000-SGM (DSOX2SGM) Режим сегментированной памяти
xSOX3000-806 Модуль GPIB
DSOX3MSO Апгрейд DSOX до MSOX
при заказе опций вместо x выбрать D или M

Дополнительные принадлежности
N6456A Набор для монтажа в стойку
N6757A Мягкая сумка и крышка передней панели

Рекомендуемые пробники DSOX3034A
N2862B Пассивный пробник 10:1, 150 МГц (в комплекте с 100 МГц моделями)
N2863B Пассивный пробник 10:1, 300 МГц (в комплекте с 200 МГц моделями)
N2890A Пассивный пробник 10:1, 500 МГц (в комплекте с 350/500 МГц моделями)
N6459-60001 8-канальный логический пробник (в комплекте с MSOX или с апгрейдом DSOX2MSO)
10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
N2889A Пассивный пробник 10:1/1:1, 350 МГц
N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц
N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ
N2792A Дифференциальный пробник, 200 МГц, ±20 В
N2793A Дифференциальный пробник, 800 МГц, ±15 В
N2795A Несимметричный активный пробник, 1 ГГц, ±8 В
1146A Токовый пробник 100 кГц, 100 A
1147A Токовый пробник 50 МГц, 15 A
N2893A Токовый пробник 100 МГц, 15 A
