Цифровой осциллограф DSOX4034A Agilent Technologies

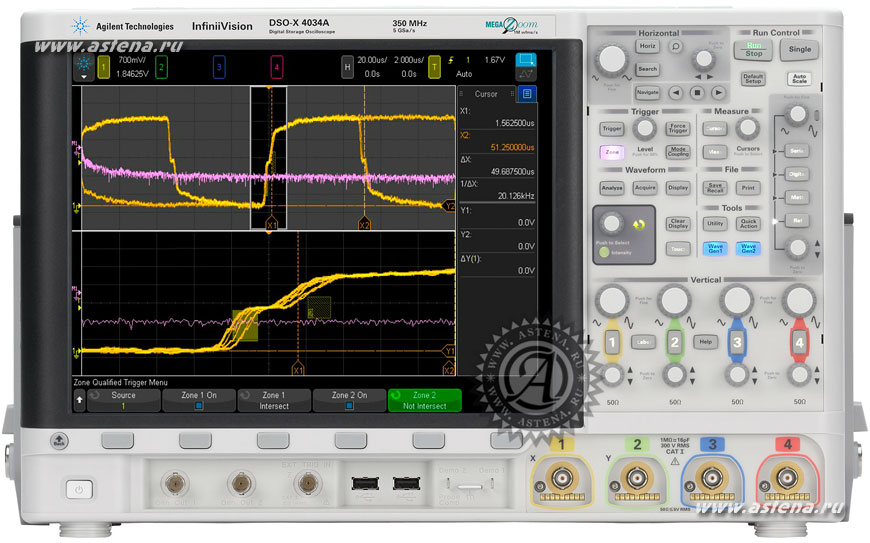

Фотография осциллографа DSOX4034A (Agilent Technologies)


Цифровой осциллограф DSOX4034A Agilent Technologies

Новое поколение осциллографов компании Agilent обеспечивают в 20 раз более высокую скорость обновления сигналов на экране, чем любые другие осциллографы такого класса. Благодаря самому современному емкостному сенсорному дисплею и инновационной функции "запуска касанием" InfiniiScan Zone вам придется пересмотреть весь предшествующий опыт работы с осциллографами.

Возможности интеграции DSO-X 4034A: пять приборов в одном
  • Осциллограф
  • Логический анализатор (осциллограф смешанных сигналов)
  • Анализатор протоколов последовательных шин, включая USB (опция)
  • Двухканальный генератор сигналов стандартной/произвольной формы WaveGen с диапазоном частот до 20 МГц (опция)
  • 3-разрядный вольтметр и 5-разрядный частотомер (опция)
  • Возможность полной модернизации, включая расширение полосы пропускания
Что еще?
  • Первый в отрасли емкостной сенсорный дисплей и интерфейс, адаптированный для работы с сенсорным дисплеем
  • Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см)
  • Полоса пропускания до 1,5 ГГц
  • Частота дискретизации 5 Гвыб./с
  • Память (стандартно) 4 Мвыб.
  • Уникальная функция «запуска касанием» InfiniiScan Zone
  • Возможность полной модернизации, включая расширение полосы пропускания
  • Самая высокая в отрасли скорость обновления сигналов на экране — 1 000 000 осциллограмм в секунду
  • Интеллектуальная память на основе технологии MegaZoom IV
  • Режим сегментированной памяти в стандартной комплектации

Благодаря самому большому в отрасли емкостному сенсорному дисплею с диагональю 30,7 см (12,1 дюйма), осциллографы серии InfiniiVision 4000 X исключительно удобны в использовании. Интерфейс приборов специально адаптирован для работы с сенсорным дисплеем, поэтому инженерам потребуется меньше времени на настройку осциллографа, и больше времени останется на разработку и тестирование электронных устройств.
Уникальная инновационная функция «запуска касанием» InfiniiScan Zone позволяет существенно упростить захват сигналов: для синхронизации осциллографа по интересующему сигналу достаточно просто начертить на экране вокруг него прямоугольник. Если вы можете видеть событие — вы можете осуществлять по нему запуск.
Поиск аномалий и редких случайных событий представляет собой очень сложную задачу. Благодаря технологии интеллектуальной памяти MegaZoom IV и самой высокой в отрасли скорости обновления сигналов на экране — до 1 000 000 осциллограмм в секунду — осциллографы серии InfiniiVision 4000 X позволяют более детально исследовать поведение сигнала. Новые осциллографы 4000 X обеспечивают большую степень уверенности в результатах разработки. Режим сегментированной памяти в стандартной комплектации позволяет превратить осциллограф в эффективный инструмент захвата длинных сигналов со сверхглубокой памятью.

Органы управления осциллографом DSO-X 4034A Agilent Technologies

Порты и разъемы осциллографа DSOX4034A

Патентованная технология интеллектуальной памяти MegaZoom IV обеспечивает быстрый отклик даже при задействовании цифровых каналов, использовании декодирования протоколов, включении измерительных и математических функций.

Первый в отрасли емкостной сенсорный дисплей значительно повышает скорость настройки, обеспечивая беспрецедентное удобство работы с осциллографом с встроенной операционной системой.

Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см) позволяет легко просматривать все сигналы.

Самая высокая в отрасли скорость обновления сигналов на экране — 1 000 000 осциллограмм в секунду — обеспечивает более эффективную диагностику устройств, позволяя рассмотреть больше деталей сигнала, чем любой другой осциллограф такого класса.

Единственный в отрасли встроенный 3-разрядный цифровой вольтметр, для работы с которым используются пробники осциллографа.

Режим сегментированной памяти в стандартной комплектации позволяет захватывать только сигнал, представляющий интерес, что позволяет максимально эффективно использовать память осциллографа.

Опция тестирования по маске позволяет выполнять допусковые испытания устройств со скоростью до 270 000 тестов в секунду.

Самый широкий в отрасли набор измерительных приложений, включая запуск по сигналам и декодирование данных последовательных шин.

Функция "запуска касанием" InfiniiScan Zone обеспечивает расширенные возможности запуска. Если вы видите сигнал, вы можете осуществить по нему запуск, просто нарисовав на экране прямоугольник.

Единственный в отрасли встроенный двухканальный генератор сигналов стандартной/произвольной формы WaveGen с диапазоном частот 20 МГц обеспечивает создание широкого спектра сигналов, включая дифференциальные сигналы, тактовые сигналы, сигналы данных, сигналы модуляции и др.

Смотреть "Руководство для пользователя осциллографом DSOX4034A" (рус., pdf)

Производитель цифрового 2-канального осциллографа DSOX4034A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Общие данные
Полоса пропускания 350 МГц
Частота дискретизации 5 Гвыб./с
Глубина памяти 4 М точек
Количество каналов 4
