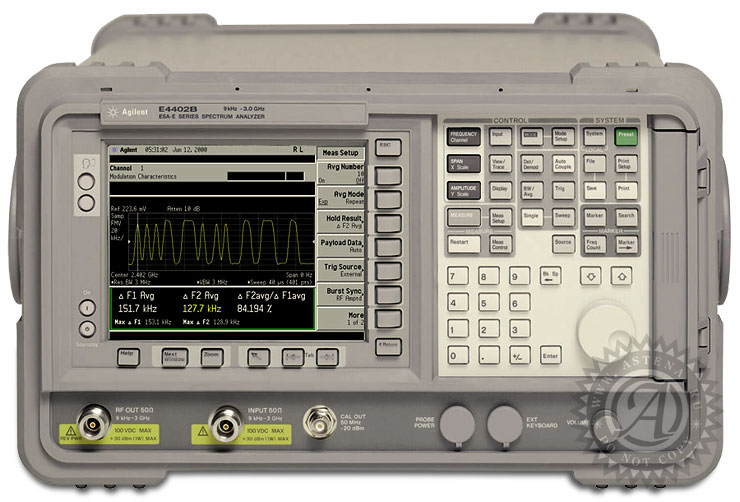

Анализатор спектра E4402B


Анализатор спектра серии ESA Agilent Technologies

Особенности анализатора спектра E4402BA

  • Проверка аппаратуры практически в любых условиях: в лаборатории, на производственной линии или в полевых условиях
  • Быстрые развертки и измерения
  • Синтезатор с непрерывной фазовой синхронизацией
  • Относительный уровень мощности в соседнем канале при нескольких отстройках частоты для сигналов систем связи 2-го и 3-го поколений
  • Опция для одноклавишных измерений параметров сигналов систем связи GSM/GPRS, Bluetooth и других
  • Прочный корпус, стойкая к погодным условиям передняя панель

Анализаторы спектра Agilent серий ESA-E и ESA-L предоставляют гибкие технические решения, пригодные для НИОКР, производства и полевых условий. Для основных функций спектрального анализа анализаторы серии ESA-L обеспечивают оптимальное сочетание скорости и точности измерений при относительно низкой цене. Более мощные анализаторы серии ESA-E имеют цветной дисплей и более широкий диапазон функциональных возможностей, включая дополнительные одноклавишные измерения для специальных приложений.

Приемлемая скорость и точность
Анализаторы серии Agilent ESA-L выполняют основные функции спектрального анализа без ущерба скорости и точности измерений. Эти приемлемые по цене анализаторы перекрывают три частотных диапазона: до 1,5 ГГц, до 3,0 ГГц и до 26,5 ГГц. Для них характерны быстрые 4-милисекундные развертки и скорость до 30 измерений в секунду при выводе данных на дисплей или по шине GPIB. Для работы в полевых условиях эти прочные портативные анализаторы имеют корпус с резиновыми уплотнителями и устойчивую к погодным условиям переднюю панель, что позволяет работать в дождь и при высокой влажности. Непрерывная подстройка в фоновом режиме обеспечивает точные измерения даже при изменении температуры окружающей среды. Опция с установленной в держатель-защелку перезаряжаемой батареей позволяет работать в автономном режиме до 1,9 часа.

Гибкость для возможных усовершенствований в будущем
Чтобы помочь пользователю всегда оставаться в авангарде технического прогресса, анализаторы серии Agilent ESA-E позволяют постоянно расширять их функциональные и измерительные возможности. Шасси с шестью гнездами для установки дополнительных плат представляет удобную измерительную платформу, которая позволяет пользователю выбирать те функциональные возможности и характеристики, которые нужны в настоящий момент, и облегчает модернизацию прибора в будущем. Для удовлетворения специфических потребностей возможен заказной вариант анализатора ESA-E. Специализированные измерительные программы, загружаемые в память анализатора, позволяют настроить анализатор на решение конкретных задач, таких как измерение фазового шума, анализ сигналов систем GSM/GPRS, cdmaOne, Bluetooth и анализ модуляции. Специализированная программа анализа модуляции позволяет измерять модуль вектора ошибки (EVM) сигналов систем связи 2-го и 3-го поколений, отображать констелляционные и глазковые диаграммы и др. Одноклавишные измерения с маркировкой, учитывающей специфическую терминологию конкретного применения, позволяют тратить меньше времени на испытания и уделять больше времени разработке и диагностике.

Усовершенствования для расширения функциональных возможностей
Измерение относительной мощности в соседнем канале является ключевым для нового поколения многоканальных усилителей мощности. Все анализаторы серий ESA-E и ESA-L имеют режим измерения относительной мощности в соседнем канале при нескольких отстройках частоты и с настройками, ориентированными на распространенные форматы сигналов систем связи 2-го и 3-го поколений. Кроме того, опция 120 для ESA-E обеспечивает измерение мощности в соседнем канале с увеличенным динамическим диапазоном при больших частотных отстройках (более 1 МГц), что является ключевым моментом для усилителей мощности систем W-CDMA. Находится ли анализатор рядом с оператором или на другом конце континента, опция 230 обеспечивает дистанционное управление основными функциями анализатора через Интернет и дает возможность дистанционного просмотра его дисплея с помощью Web-браузера.

Информация для заказа
Информацию для заказа можно получить, обратившись к руководству по конфигурированию анализаторов ESA/ЭМС (ESA/EMC Spectrum Analyser Configuration Guide), номер публикации 5968-412Е.

Подробное техническое описание на анализатор спектра E4402B (рус., 1.0 Mb, zip)

Спецификация на анализатор спектра E4402B (рус., 420 Kb, zip)

Производитель анализатора спектра E4402B - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Диапазон частот от 9 кГц до 3,0 ГГц
Длительность развертки (< 3 ГГц) от 1 мс до 4000 с
Длительность развертки при нулевом обзоре от 50 нс до 4000 с
Дистанционная передача графика 45 графиков/с
Время установления рабочего режима 5 минут
Динамический диапазон
Полоса пропускания от 10 Гц до 5 МГц;
от 1 Гц с опцией 1D5/1DR
Фазовый шум (отстройка 10 кГц) -101 дБс/Гц 1 (до 6,7 ГГц)
+20 lg N
Пределы измерения уровня (опция 1DR) от -140 2 до +30 дБм
от -156 дБм 2 с опцией 1DS
Точка пересечения 3-го порядка (TOI) (для динамич. диапазона, свободного от комбинационных составляющих) +16 дБм
Погрешность
Измерения частоты ±101 Гц
Установки полосы обзора ±0,5%
Измерения уровня ±0,4 дБ
Измерительные возможности
Доступные функции Все функции базового анализатора, плюс: логарифмическая развертка, сегментированная развертка, опциональный предусилитель, статистика распределения мощности (CCDF), ЧМ демодуляция, регулируемое число точек развертки
Наличие прикладных измерительных программ для следующих сфер применения Измерение коэффициента шума, фазового шума, локализация повреждения в кабеле, кабельное ТВ
Возможности модернизаций в будущем Есть
1 С опциями 1DS и 1DR.
2 С помощью различных конфигураций опций можно получить более высокие характеристики; так, с помощью опций 1DR, 1D5 и 1DS нижний предел чувствительности можно расширить до минус 167 дБм
Опции
060 Низкий уровень индустриальных радиопомех
120 Устройство расширения динамического диапазона измерения относительного уровня мощности в соседнем канале (ACPR)
219 Специализированная программа измерения коэффициента шума
226 Специализированная программа измерения уровня фазового шума
304 Комплект, обеспечивающий высокое качество анализа сигналов радиоканала BluetoothTM
1D5 Высокостабильный опорный генератор
1DN Следящий генератор с импедансом 50 Ом
1DP Устройство входного импеданса 75 Ом
1DR Узкополосные фильтры
1DS Предусилитель A4H Интерфейсы GPIB и параллельный
A5D Кабель питания для 12 B постоянного тока
AYQ Демодулятор ЧМ сигналов и квазипиклвый детектор
AYZ Устройство для работы с внешними преобразователями частоты
B70 Программный пакет Benchlink
B74 Аппаратные средства высокочастотной и цифровой связи
B75 Комплект для повышения рабочих характеристик анализатора
BAA Демодулятор ЧМ сигналов
UKB Устройство расширения диапазона работы анализатора в область низких частот
UK9 Защитная крышка передней панели
