Измеритель LCR E4980A Keysight Technologies

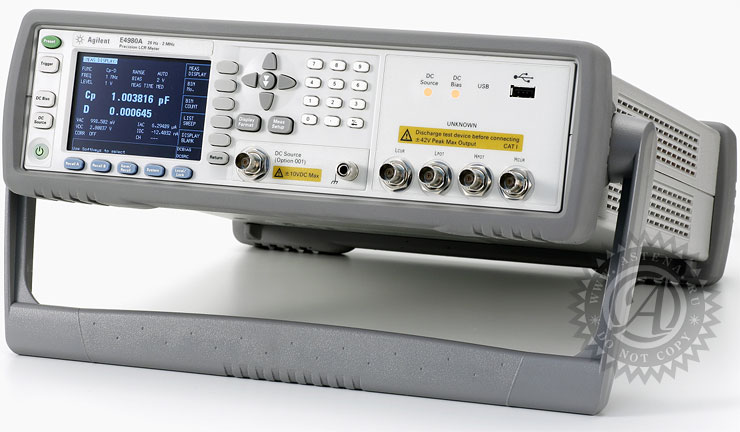

Прецизионный измеритель LCR E4980A (Keysight Technologies, США)

Прецизионный измеритель LCR Keysight E4980A представляет собой наилучшее сочетание точности, скорости и функциональности при выполнении широкого спектра измерений параметров компонентов. Прибор обеспечивает высокую скорость измерений и отличные характеристики как на нижних, так и на верхних пределах измерения импеданса, и является идеальным решением для тестирования компонентов и материалов в процессе разработки и производства электронных устройств. Для подключения к компьютеру прибор оснащен интерфейсами GPIB, LAN и USB, что позволяет повысить производительность тестирования.

Ключевые возможности и технические характеристики E4980A

Диапазон частот

  • От 20 Гц до 2 МГц, разрешение 4 разряда во всех поддиапазонах

Погрешность измерения

  • Погрешность измерения 0,05%, высокая воспроизводимость результатов измерений как на нижних, так и на верхних пределах измерения импеданса

Напряжение смещения

  • Встроенный источник напряжения смещения до 40 В (опция 001)
  • Источник постоянного тока смещения до 40 А с опцией 002 и внешним источником постоянного тока смещения 42841A
  • Измерение сопротивления постоянному току Rdc (опция 200)

Другие функции

  • Источник измерительного сигнала до 20 В СКЗ (опция 001)
  • Высокоскоростные измерения: 5,6 мс
  • Свипирование по списку из 201 точки
  • Интерфейсы LAN, USB и GPIB

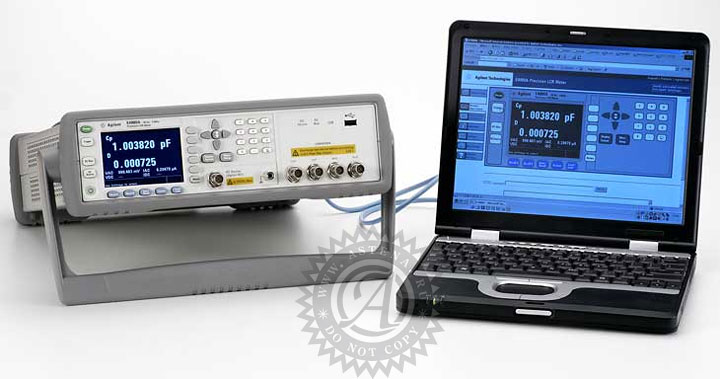

Подключение измерителя E4980A к ПК

Подключение измерителя E4980A к ПК


Стабильность измерений малых эквивалентных последовательных сопротивлений конденсаторов

С целью увеличения быстродействия и уменьшения потребляемой мощности схем эквивалентное последовательное сопротивление конденсаторов становится все меньше; соответственно, его труднее измерять. Измеритель LCR E4980A обеспечивает исключительную стабильность таких измерений.

Исключительно точные измерения высокого импеданса

Значения емкости бескорпусных конденсаторов и полупроводниковых пластин в настоящее время упали до пределов, оцениваемых фемтофарадами. Поэтому очень стабильные и точные измерения высокого импеданса необходимы для повышения выхода годных изделий и надежности схемы. Превосходя предыдущий измеритель 4284A, которые в течение долгого времени был промышленным стандартом, прибор E4980A имеет еще более высокую стабильность измерений этих устройств с малой емкостью.

Высокие скорости измерения

5,6 мс на точку на частоте 1 МГц в режиме SHORT (короткий)
88 мс на точку на частоте 1 МГц в режиме MED (средний)
220 мс на точку на частоте 1 МГц в режиме LONG (длинный)

Функция усреднения (до 999)

Позволяет пользователям улучшить повторяемость результатов измерений.

Шесть удобных режимов отображения

Пользователь может выбрать один из шести режимов отображения, исходя из конкретных задач измерения.
Normal для просмотра данных
Large display для большего удобства считывания данных
BIN No. для сравнения результатов измерения и сортировки устройств
BIN count для статистической оценки
LIST sweep для последовательных данных
Blank page для максимальной скорости (выключает дисплей для экономии на времени регенерации изображения)

Свипирование по списку из 201 точки

Частота, предел измерения и параметры стимула могут быть заданы в виде списка параметров (максимум 201 точка). Пользователь может независимо выбрать два параметра для испытания при различных условиях измерения.

Расширение мощности и напряжения смещения постоянного тока (опция E4980A-001)

Испытательный сигнал 20 В СКЗ (опция 001)
Мощный испытательный сигнал переменного тока обеспечивает до 20 В СКЗ, 100 мА СКЗ (максимум). Это позволяет оценивать зависимость от уровня по переменному току без внешнего усилителя.
Измерение параметров по постоянному току (опция 001)
Одновременное измерение сопротивления постоянному току, постоянного тока и напряжения постоянного тока, а также импеданса. При измерениях катушек индуктивности одновременно могут быть измерены параметры Ls (значение индуктивности, измеренное последовательно с моделью эквивалентной схемы) и Rdc (сопротивление постоянному току). Измерения тока утечки доступны при измерении емкости.
Встроенный источник напряжения смещения 40 В постоянного тока (опция 001)
Встроенный широкодиапазонный источник смещения напряжения 40 В постоянного тока с разрешением 0,3 мВ позволяет выполнять точную оценку зависимости импеданса от напряжения смещения.
Встроенный источник напряжения постоянного тока 10 В (опция 001)
Обеспечивает дополнительный независимый порт источника напряжения постоянного тока для расширения гибкости управления напряжением постоянного тока и смещением. Эта опция позволяет одновременно выполнять измерение трех оконечных устройств, управлять испытуемым устройством, увеличивать дополнительное смещение и управлять дополнительными устройствами.

Постоянный ток смещения до 40 А (с опцией E4980A-002 и 42841A)

С помощью внешнего источника постоянного тока 42841A можно построить систему оценки c постоянным током смещения (до 40 A) и широким диапазоном частот (от 20 Гц до 2 MГц) для высокоточных и эффективных измерений катушек индуктивности с постоянным током смещения. Можно установить следующие значения постоянного тока смещения:
от 0,01 А до 20 А (с 42841A и 42842A)
от 0,02 A до 40 A (с двумя 42841A, 42842B и 42843A)

Поддержка широкого набора устройств подключения

E4980A можно использовать с более чем 30 устройствами подключения для разных задач измерения: от материалов до компонентов с монтажом на поверхность. Встроенные функции компенсации минимизируют влияние устройств подключения.

Подключение к ПК

Стандартные интерфейсы GPIB, LAN и USB обеспечивают обеспечивают различные способы управления прибором.

Модель начального уровня (опция E4980A-005)

Для тех пользователей, кому в ближайшем будущем не потребуются предельные скорости измерения, доступна опция экономичной модели начального уровня. Эта модель обеспечивает такой же уровень точности, но при скоростях в 2 5 раз меньших, чем стандартная модель.

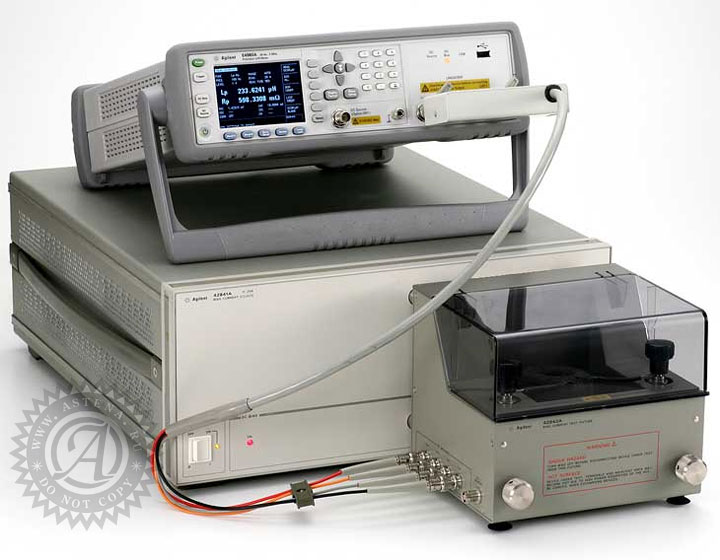

E4980A с источником постоянного тока 42841A

E4980A с источником постоянного тока 42841A

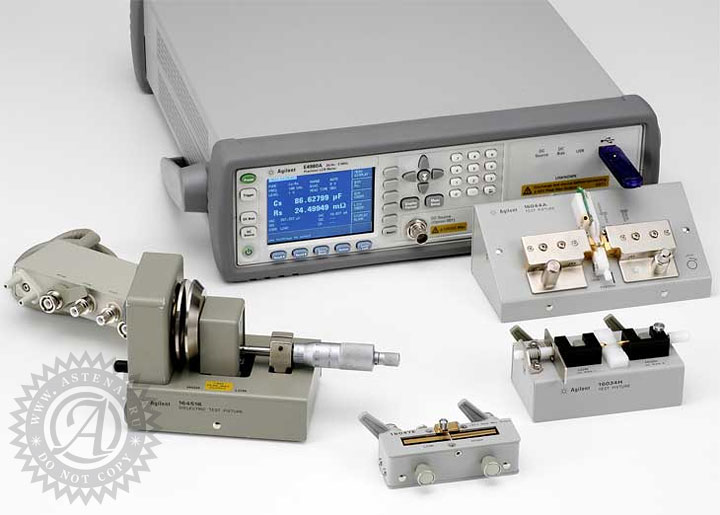

Измерительные колодки E4980A

Измерительные колодки E4980A

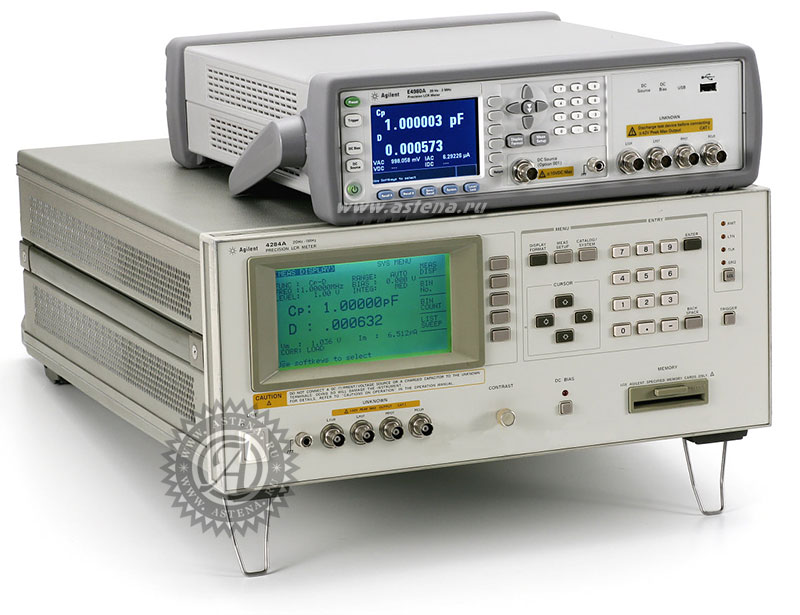

E4980A с прецизионным измерителем LCR 4284A

E4980A с прецизионным измерителем LCR 4284A



Технические характеристики E4980A, pdf (англ.) смотреть характеристики E4980A
