E5061A, E5062A ВЧ aнализаторы цепей серии ENA-L


E5061A, E5062A. ВЧ aнализаторы параметров цепей серии ENA-L (Keysight Technologies, США)

  • Модели анализаторов цепей с диапазоном частот от 300 кГц до 1,5 ГГц (E5061A) и от 300 кГц до 3 ГГц (E5062A)
  • Различные варианты измерительных блоков (передача/отражение или S-параметры)
  • Импеданс порта 50 или 75 Ом
  • Определение местоположения неоднородностей в кабелях
  • Электронная калибровка (ECal)
  • 10,4-дюймовый ЖК индикатор
  • Множество функций свипирования и анализа результатов
  • Многоканальное отображение результатов измерения
  • Малая занимаемая площадь (глубина 360 мм)
  • Базовые функции по приемлемой цене

Основанные на новейшей технологии и обладающие высокой гибкостью анализаторы параметров цепей компании Agilent серии ENA-L обладают базовыми функциональными возможностями по векторному анализу цепей для широкого круга применений в различных отраслях, таких как беспроводные средства связи, кабельное телевидение, автомобильная промышленность, образование и многие другие. Специально разработанные для уменьшения времени, требующегося на испытания и настройку, эти анализаторы демонстрируют повышенную пропускную способность, увеличивая производительность проведения измерений. Приборы серии ENA-L имеют все необходимые рабочие параметры и функции для исследований и разработок, производства, обслуживания и испытаний ВЧ устройств, таких как фильтры, усилители, антенны, кабели и распределительные устройства кабельного телевидения. Предлагаемые по приемлемой цене приборы серии ENA-L оснащены базовыми функциями серии ENA, являющейся промышленным стандартом. Особенность этих функций заключается в простоте их использования и оптимизации с точки зрения эффективности проведения измерений и высокой надёжности.

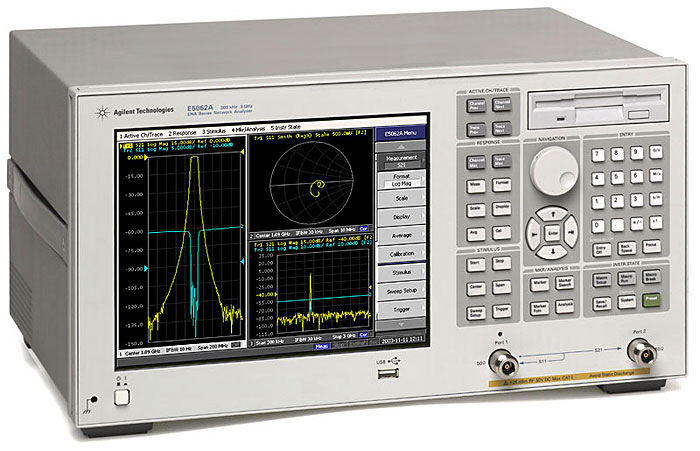

E5062A

1 Большой (10,4-дюймовый) цветной ЖК-индикатор чётко отображает результаты измерения с требуемыми параметрами.
Развитые функции анализа повышают производительность
• Допусковый контроль с ограничительными линиями способствует получению достоверных результатов испытания
• Определение местоположения неоднородностей/анализ структурированных потерь на отражение (дополнительная функция) упрощает исследование кабелей
2 Множество функций свипирования для эффективного анализа.
Свипирование по мощности и три вида свипирования по частоте (линейное/логарифмическое/ сегментированное)
Многоканальное отображение результатов измерения (4 измерительных канала/ 4 графика в канале) ускоряет исследование устройства и позволяет наблюдать все четыре S-параметра четырёхполюсника одновременно.
3 Интерфейс Windows® при использовании варианта комплектации с сенсорным экраном позволяет выполнять интуитивно-понятные операции
4 Простой в использовании интерфейс пользователя облегчает выполнение задач
5 Меньшая глубина прибора (360 мм) оставляет больше места на стеллаже.
6 Запоминание/вызов (на/из НГМД или НЖМД) уменьшает время настройки прибора. Предусмотрена возможность быстрого переключения измерительных конфигураций путём вызова из памяти состояния прибора.
7 Встроенная функция программирования на языке VBA упрощает процесс проведения сложных измерений и уменьшает число ошибок оператора. Предусмотрена возможность автоматизации выполнения стандартных измерительных процедур и создания графического интерфейса пользователя, специально приспособленного для Ваших измерительных задач.
8 Различные варианты измерительных блоков позволяет удовлетворять конкретные потребности пользователей • Передача/отражение или S-параметры • Импеданс порта 50 Ом или 75 Ом
9 Модуль электронной калибровки (ECal) (вариант комплектации), требующий только одного подсоединения, ускоряет и упрощает процесс калибровки.
  Гибкие возможности по соединениям (с помощью указанных ниже соединителей на задней панели)
• Интерфейс манипулятора: высокоскоростное взаимодействие с манипулятором объектами испытания или с другими приборами с помощью определённых пользователем сигналов ввода/вывода
• GPIB: надёжное управление приборами
• LAN (локальная сеть): быстрое управление приборами и пересылка данных
• USB: простое установление соединения с принтером
• LPT: соединение с принтером или многопортовым измерительным блоком
• VGA: подключение внешнего экрана

Эффективная работа за счет использования универсальных функциональных возможностей проведения измерений
Приборы серии ENA-L, обладая динамическим диапазоном 115 дБ и зашумленностью графика 0,005 дБ СКЗ, обеспечивают точность и скорость измерения, достаточные для многих применений. Широкая полоса ПЧ 30 кГц и мощная цифровая обработка обеспечивают беспрецедентную скорость измерения. Для достижения наивысшей точности можно использовать вариант комплектации с измерительным блоком S-параметров (250 или 275), который обеспечивает полную двухпортовую калибровку.

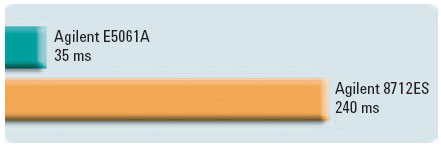

Быстрое свипирование по частоте
Быстрое свипирование по частоте увеличивает пропускную способность и уменьшает затраты в расчете на одно испытуемое устройство.

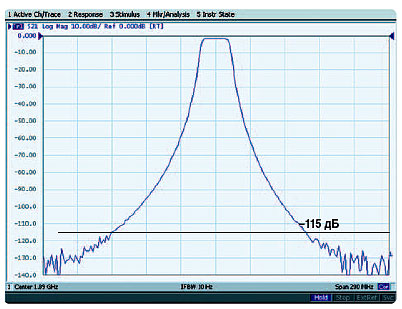

динамический диапазон
Широкий динамический диапазон позволяет исследовать фильтры с большим подавлением.

Множество функций свипирования для эффективного анализа
Функции свипирования по мощности и трёх типов свипирования по частоте способствуют эффективности анализа и позволяют удовлетворить конкретным требованиям следующих ниже измерительных задач.
• Свипирование по мощности для анализа активных устройств, таких как усилители
• Линейное свипирование для исследования узкополосных устройств, таких как фильтры
• Логарифмическое свипирование для исследования широкополосных устройств, таких как кабели
• Сегментированное свипирование позволяет настроить условия свипирования при помощи сегментов в количестве до 201

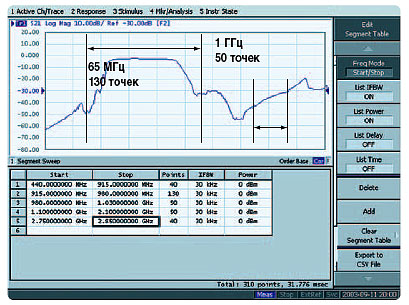

Сегментированное свипирование
Сегментированное свипирование позволяет проводить измерения с различными интервалами ТОЛЬКО на необходимых частотах.

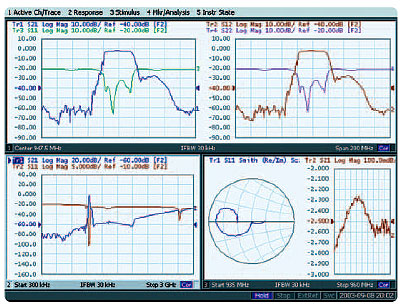

Многоканальное отображение результатов измерения ускоряет процесс исследования устройства
Предусмотрена возможность отображения до четырёх графиков в измерительном канале и исследования всех четырёх S-параметров четырёхполюсника одновременно. Каждый из четырёх измерительных каналов прибора серии ENA-L может иметь индивидуальные установки параметров измерения, например, диапазон частот, позволяя сравнивать графики с разными условиями измерения. В общей сложности прибор серии ENA-L позволяет выводить на экран до 16 графиков одновременно.

Одновременный вывод на экран при помощи развитых функций
Одновременный вывод на экран при помощи развитых функций отображения

Вариант комплектации с электронной калибровкой (ECal) существенно упрощает калибровку
В отличие от традиционного метода механической калибровки модулям ECal компании Agilent управляемым через порт USB на передней панели, требуется только однократное подсоединение для проведения полной двухпортовой калибровки. Прибор серии ENA-L управляет модулем ECal для выполнения всего процесса калибровки, достигая следующих целей:
• более быстрый и простой процесс калибровки
• меньшая вероятность ошибки оператора
• уменьшение износа соединителей
модуль ECal Управляемый через порт USB на передней панели и требующий только однократного подсоединения модуль ECal упрощает процесс для операторов, не обладающих техническими навыками.
Функция запоминания/вызова позволяет мгновенно установить нужную измерительную конфигурацию
Задача быстрого переключения различных условий измерения решается путём вызова из памяти состояния прибора. Удобный в использовании интерфейс приборов серии ENA-L делает вызов из памяти состояния таким же простым, как нажатие программируемой клавиши.
Вызов состояния прибора с помощью программируемой клавиши, обозначенной в соответствии с определением пользователя. программируемая клавиша

Допусковый контроль с ограничительными линиями упрощает анализ результатов измерения
Допусковый контроль с ограничительными линиями позволяет исключить субъективность и упростить контроль по принципу годен/негоден и, тем самым, повысить надёжность и производительность процесса испытаний. Условия ограничительных линий могут легко задаваться редактированием электронных таблиц на экране анализатора.
интерфейс Windows
Простота определения условий допускового контроля при помощи интерфейса Windows.

Измерения параметров устройств кабельного телевидения
В приборах серии ENA-L предусмотрена возможность проведения измерений в 75-омном тракте. Вариант комплектации с импедансом измерительных портов 75 Ом со всеми гарантированными техническими характеристиками допускает проведение достоверных исследований устpойств кабельного телевидения. При помощи 75-омного модуля электронной калибровки ECal можно проводить полностью калиброванные измерения с минимальными затратами на калибровку.

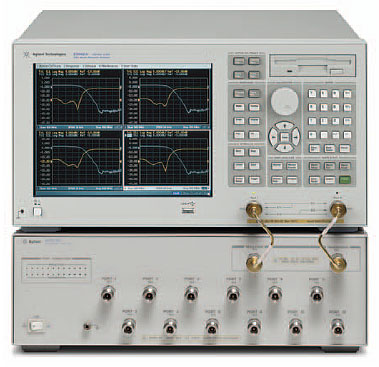

E5061A
Законченное решение задач исследования многополюсников
Прибор серии ENA-L в комплекте с 75-омным многопортовым измерительным блоком 87075C предлагает идеальное решение проблемы измерения параметров многопортовых устройств кабельного телевидения. Измерительная система обладает высокой скоростью и точностью измерения, а также функциями для повышения продуктивности производства.
• Нормированные рабочие характеристики до 1,3 ГГц
• 6 или 12 измерительных портов
• Методы калибровки измерительного блока устраняют необходимость использования избыточных калибровочных мер, а электронная калибровка уменьшает число требуемых подсоединений.
• Самокалибровка (встроенные средства автоматической калибровки) уменьшает влияние дрейфа параметров измерительной системы.
Измерения параметров кабелей
Определение местоположения неоднородностей/анализ структурированных потерь на отражение (вариант комплектации 100) упрощает исследование кабелей Уменьшенные размеры приборов серии ENA-L позволяют быстро и точно исследовать кабели в бухте на складе или смонтированные в башне сотовой связи. Эти приборы позволяют подробно исследовать кабели, измеряя такие параметры как потери, импеданс, структурированные потери на отражение (SRL), определять местоположение неоднородностей и обладают многими преимуществами по сравнению с традиционными методами рефлектометрии во временной области (tdR).

Hастройка прибора серии ENA-L под потребности пользователя с помощью программы VBA
VBA упрощает проведение сложных измерений Встроенная в прибор серии ENA-L функция программирования на языке VBA позволяет автоматизировать процедуры измерений и легко создавать графический интерфейс пользователя, приспособленный к конкретной измерительной задаче. Программа испытаний может создаваться при помощи встроенного редактора или при помощи языка Visual Basic® (VB) на внешнем ПК.

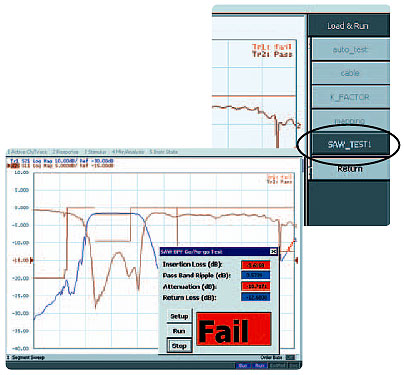

Функция запуска VBA
Функция запуска VBA позволяет выполнять программу нажатием одной программируемой клавиши.

Информация для заказа
E5061A Анализатор параметров цепей от 300 кГц до 1,5 ГГц
E5062A Анализатор параметров цепей от 300 кГц до 3 ГГц
Вариант E5061A/62A – 150 Измерительный блок передачи/отражения с системным импедансом 50 Ом
Вариант E5061A/62A – 175 Измерительный блок передачи/отражения с системным импедансом 75 Ом
Вариант E5061A/62A – 250 Измерительный блок S-параметров с системным импедансом 50 Ом и с расширенным диапазоном мощности
Вариант E5061A/62A – 275 Измерительный блок S-параметров с системным импедансом 75 Ом и с расширенным диапазоном мощности
Вариант E5061A/62A – 1E1 Расширенный диапазон мощности (от -45 до 10 дБм)
Вариант E5061A/62A – 100 Дополнительная функция определения местоположения неоднородностей и анализа структурированных потерь на отражение
Вариант E5061A/62A – 016 Цветной ЖК-индикатор с сенсорным управлением

Модули электронной калибровки (ECal)
85092C ВЧ модуль ECal 3,5 мм
85093C ВЧ модуль ECal типа N 50 Ом
85096C ВЧ модуль ECal типа N 75 Ом
85099C ВЧ модуль ECal типа F
Механические калибровочные комплекты
85032E Экономичный калибровочный комплект от 0 до 6 ГГц.
85032F Экономичный калибровочный комплект от 30 кГц до 9 ГГц.
Кабели для измерительных портов
N6314A ВЧ кабель длиной 610 мм, 50 Ом с соединителями типа N (вилка), от 300 кГц до 9 ГГц (кодовый номер 8120-8862)
N6315A ВЧ кабель длиной 610 мм, 50 Ом с соединителями типа N (вилка) и N (розетка) от 300 кГц до 950 ГГц (кодовый номер 8121-0027)
87075С 75-омный многопортовый измерительный блок


Общие свойства серии ENA Уникальные свойства ENA-L Уникальные свойства ENA
Простота эксплуатации
• 10,4-дюймовый цветной ЖК-индикатор
• Сенсорный экран
(вариант комплектации 016)
• Работа с мышью в среде Windows, а также обычная работа с клавишами передней панели
Функции по повышению производительности
• Поддержка ECal
• Работа с несколькими каналами и графиками
• Запоминание/вызов
• Допусковый контроль с помощью ограничительных линий
• Встроенный VBA
• GPIB/интерфейс манипулятора/LAN/USB
Приемлемость по ценам
• Решение задач ВЧ техники с минимальными затратами
• Измерительный блок передачи/отражения
Решение задач кабельного телевидения
• Встроенная возможность работы с 75-омными трактами
• Многопортовый 75-омный измерительный блок 87075C
Исследование кабелей
• Определение местоположения неоднородностей и анализ структурированных потерь на отражение (SRL)
Малая занимаемая площадь
• 360 мм в глубину
Наивысшая точность
• Динамический диапазон 125 дБ
• Зашумленность графика 0,001 дБ
• trL-калибровка
Наивысшая скорость
• 9,6 мкс на точку
Многопортовые и балансные измерения
• Встроенные 3 или 4 порта
• Встроенная возможность балансных измерений
• Многопортовый 50-омный измерительный блок E5091A (9-портовый)
Расширенный анализ данных
• Учет влияния согласующих цепей
• Обработка воротами во временной области
Производитель aнализаторов параметров цепей E5061A, E5062A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies




Технические данные E5061A, E5062A

Параметры Значения
Основные характеристики
Диапазон частот E5061A от 300 кГц до 1, 5 ГГц
E5062A от 300 кГц до 3 ГГц
Измерительный блок T/R или S-параметры
Макс. выходная мощность порта 10 дБм
Импеданс порта 50 или 75 Ом
Полоса ПЧ от 10 Гц до 30 кГц (с шагом 1; 3)
Число точек от 2 до 1601
Динамический диапазон системы 115 дБ, полоса ПЧ = 10 Гц
(от 300 кГц до 3 ГГц)
Уровень зашумленности графика 0, 005 дБ СКЗ, полоса ПЧ = 3 кГц
(от 1 МГц до 3 ГГц)
