Прибор для измерения иммитанса Е7-20

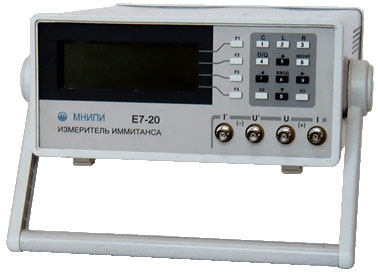

Измеритель иммитанса Е7-20


производитель Е7-20

Измеритель иммитанса Е7-20 (справочная информация о приборе)

Особенности прибора Е7-20
  • 5 - разрядный индикатор
  • Интерфейс RS-232С
  • Уровень измерительного сигнала 0,04 - 1 В
  • Математическая обработка результатов измерений
  • Рабочие частоты 25 Гц - 1 МГц

Измеритель иммитанса (RLC) Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек. Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Статья: "Исследования полупроводниковых приборов с помощью измерителя иммитанса Е7-20".

Производитель измерителя иммитанса Е7-20 - ОАО "МНИПИ", Республика Беларусь, г., Минск.
Приобрести прибор Е7-20 вы можете в Московском представительстве ОАО «МНИПИ»

Технические данные Е7-20

Параметры Значения
Основные технические характеристики
Вид измерений Ёмкость, индуктивность, сопротивление, проводимость,комплексное сопротивление, реактивное сопротивление, угол фазового сдвига, добротность
Диапазоны измеряемых величин:
Емкость, Ф 10-16 - 1
Индуктивность, Гн 10-12 -104
Активное cопротивление, Ом 10-5 - 109
Проводимость, См 10-11 - 10
модуль комплексного сопротивления ,Ом 10-11 - 10
реактивное сопротивление ,Ом 10-5 - 109
угол фазового сдвига -180,0° - +179,9°
добротность, фактор потерь 10-4 - 104
ток утечки, мА 10-6 -10
Базовая погрешность:
L, C, R ± 0,1 %
D, Q ± 0,001%
Рабочие частоты 25 Гц - 1 МГц (Свыше 1975 фиксированных частот)
Время одного измерения Быстро-40 мс,
Норма-400 мс
Период повторения измерений, с 0,04-0,4
Выбор поддиапазона Автоматический и ручной
Уровни измерительного сигнала 0,04 - 1 В
Напряжение смещения внутреннее (0 - 40) В, внешнее (0 - 120) В
Усреднение За 10 и за 100 единичных измерений
Общие требования:
Индикатор Многофункциональный, 5р.
Математическая обработка результатов измерений есть
Интерфейс, интерфейсные функции RS-232С, полно-функциональный
Питание Сеть 220 В ±10%, 50 Гц
Потребляемая мощность, ВА 10
Габаритные размеры (HxWxD) 130х 265х300 мм
Масса прибора 3,5 кг
Условия эксплуатации:
Рабочая температура, группа по условиям применения
(5 - 40) °С, 3 ГОСТ 22261-94
Заменяемые приборы Е7-12, Е7-14, Е7-16
