Измеритель иммитанса (RLC) Е7-21

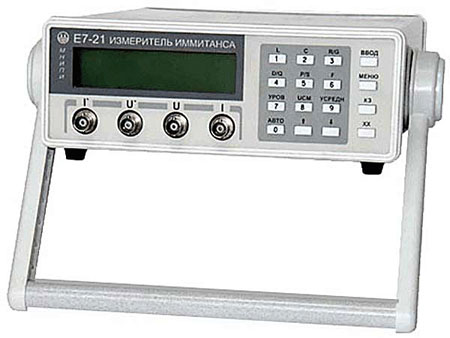

Е7-21 Измеритель иммитанса (RLC)



производитель Е7-21

Измеритель иммитанса (RLC) Е7-21 (справочная информация о приборе)

Особенности прибора Е7-21
  • Рабочие частоты 100 Гц, 1 кГц
  • 4-х разрядная индикация измеряемых величин
  • Режим усреднения
  • Интерфейс RS-232С
  • Автоматический и ручной выбор пределов измерения
  • Два уровня измерительного сигнала
  • Функция допускового контролям
  • Двухстрочный индикатор

Измеритель иммитанса (RLC) Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями. Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q). Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.

Производитель Е7-21 - ОАО "МНИПИ", Республика Беларусь, г., Минск.

Технические данные Е7-21

Параметры Значения
Вид измерений Ёмкость, индуктивность, сопротивление,
проводимость, , добротность, фактор потерь
Диапазоны измеряемых величин:
Емкость, Ф 10-14 - 0,02
Индуктивность, Гн 10-8 - 16x103
Активное опротивление, Ом 10-4 - 2x107
Проводимость, См 10-10 - 10
добротность, фактор потерь 10-3 - 103
Базовая погрешность:
L, C, R ± 0,15 %
D, Q ± 0,004
Рабочие частоты 0,1 и 1 кГц
Погрешность установки частоты 0,02%
Время одного измерения 700 мс
Выбор поддиапазона Автоматический и ручной
Уровни измерительного сигнала (100 ±20)мВ; (1 ±0,2) В
Напряжение смещения Внутреннее- (2 ±0,2)В
Усреднение за 10 одиночных измерений
Общие требования:
Индикатор Многофункциональный, 5р.
Интерфейс, интерфейсные функции RS-232С, полно-функциональный
Питание Сеть 220 В ±10%, 50 Гц
Потребляемая мощность, ВА 10
Габаритные размеры (HxWxD) 88x220x300 мм
Масса прибора 2 кг
Условия эксплуатации:
Рабочая температура, группа по условиям применения
(5 - 40) °С, 3 ГОСТ 22261-94
Заменяемые приборы Е7-15
