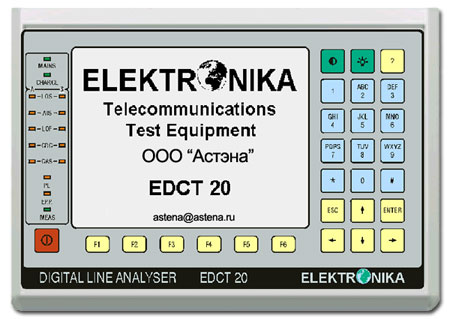

Анализатор цифровых линий EDCT 20

EDCT-20 Анализатор цифровых линий


производитель EDCT 20

Анализатор цифровых линий EDCT-20 (справочная информация)

Назначение прибора EDCT 20

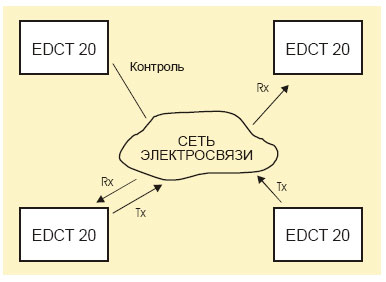

Анализатор цифровых линий EDCT 20 является портативным, работающим от аккумуляторной батареи, многофункциональным прибором для измерений с и без прекращения связи сигнала и ошибок. EDCT 20 может работать как в режиме без цикла, так и с циклом при измерении цифровых каналов по направлению (сквозные измерения от конца до конца) и по шлейфу.
Предлагаются такие возможности, как: контроль канального интервала; доступ к канальному интервалу; сохранение установок и результатов измерений.
При установке дополнительного блока передачи данных EDCT 20 может проверять интерфейсы (V.24, V.35 и V.11) между DTE (оконечное оборудование передачи данных) и DCE (аппаратура окончания канала данных), как в синхронных, так и в асинхронных системах.
Результаты могут сохраняться в энергонезависимой памяти или регистрироваться на внешнем принтере или ПЭВМ через интерфейс USB. Основные области использования:
- Ввод в действие цифровых каналов и услуг связи
- Долговременный контроль сети
- Техническое обслуживание и поиск неисправностей

Возможности прибора EDCT 20
  • Передатчик и приемник для сигнала со скоростью 2048 кбит/с с циклом/ без цикла с возможностью режима транзита
  • Сонаправленный интерфейс (МСЭ-Т G.703)
  • Измерение проскальзываний на 2048 кбит/с
  • Параметры стыка в соответствии с рек. МСЭ-T G.703
  • Графическое отображение формы импульса сигнала
  • Измерение фазового дрожания (джиттера)
  • Анализ циклов ИКМ30, ИКМ30 с CRC, ИКМ31, ИКМ31с CRC
  • Измерение n x 64 кбит/с
  • Измерение частоты линейного сигнала
  • Измерение сигналов в режиме Mux/Demux (с муль¬типлексированием/демультиплексированием)
  • Измерение коэффициента ошибок по битам (BER) по рек. МСЭ-T G.821, G.826, M.2110, M2120
  • Анализ состояния сигнализации по выделенному каналу (CAS)
  • Анализ систем сигнализации по виделенному каналу (CAS) : R1,5; R2
  • EDSS1; V5.1/V5.2; QSIG; SS7 протоколы
  • Программное обеспечение к РС для анализа сигнализации и управления прибором
  • Функция автоконфигурирования
  • Сохранение установок и результатов
  • Контроль каналов тональной частоты посредством встроенного громкоговорителя
  • Вход внешнего тактового сигнала
  • Английский и русский язык по выбору
  • Светодиодные индикаторы, показывающие состояние линейного сигнала
  • Дополнительный блок передачи данных
    - до скорости передачи 10 Мбит/с
    - интерфейсы V.24, V.35, V.11
    - эмуляция DTE или DCE
    - бит и байт-ориентированный синхронный или асинхронный режимы


Производитель EDCT 20 - венгерская фирма ELEKTRONIKA.

Технические данные EDCT 20

Параметры Значения
Передатчик ( Тх)
Скорость передачи 2048 кбит/с
Параметры стыка Рекомендация МСЭ-Т G.703
Измеряемые каналы n x 64 кбит/с
Испытательные последовательности

нормальная или инверсная ПСП 6, ПСП 9, ПСП 11, ПСП 15, определяемая пользователем последовательность (8-битовое слово)

Циклообразование

ИКМЗО, ИКМЗО с CRC, ИКМ31, ИКМ31 с CRC с установкой бит сигнализации и заголовка, без цикла

Линейный код HDB3 или AMI
Введение ошибок в биты, цикловый синхросигнал, генерация аварийных сигналов
Выход несимметричный 75 Ом, BNC
Выход симметричный 120 Ом, RJ 45

Приемник (Rx)

Скорость передачи 2048 кбит/с
Параметры стыка Рекомендация МСЭ-Т G.703
Измеряемые каналы n x 64 кбит/с
Испытательные последовательности нормальная или инверсная ПСП 6, ПСП 9, ПСП 11, ПСП 15, определяемая пользователем последовательность (8-битовое слово)
Циклообразование ИКМЗО, ИКМЗО с CRC, ИКМ31, ИКМ31 с CRC
Линейный код HDB3 или AMI
Измерение ошибок по битам, ошибок кода, ошибок циклового синхросигнала, CRC errors, REBE (Е-бит), контроль канального интервала, контроль состояния CAS, уровня, частоты сигнала ТЧ, частоты линейного сигнала
Обнаружение аварийных сигналов

индикация светодиодами:
-потери сигнала,
-потери циклового и сверхциклового синхросигнала,
-потери испытательной последовательности, AIS

Анализ ошибок G.821, G.826, М2110, М2120
Вход несимметричный 75 Ом или >2 кОм, BNC
Вход симметричный 120 Ом или >2 кОм, RJ 45

Сонаправленный интерфейс

Параметры

МСЭ-Т G.703

Соединители RJ 45

Измерение фазового дрожания

Скорость передачи 2048 кбит/с ±50×10 -6
Измерение фазового дрожания Рекомендация. МСЭ 0.171
Линейный код HDB3 или AMI

Измерение формы импульса

Скорость передачи 2048 кбит/с ±50×10 -6
Измерение формы импульса Рекомендация МСЭ G.703
Линейный код HDB3 или AMI

CLK (тактовый сигнал)

Вход Рекомендация. МСЭ G.703, RJ 11
Общие технические данные
Время работы аккумуляторной батареи прибл. 8 часов
Внешнее зарядное устройство адаптер сети переменного тока
Время заряда (режим быстрого заряда) менее 3 часов
Дисплей графический ЖКИ на 320х240 точек с подсветкой
Последовательный интерфейс USB 1.1
Рабочий диапазон температур от 0 до 50°С
Дапазон температур для хранения и транспортирования от -20 до +70°С
Размеры 224x160x44 мм
с блоком передачи данных - 224x160x76 мм
Масса (включая блок аккумуляторов) прибл. 1,5 кг
с блоком передачи данных - прибл. 1,9 кг
Дополнительный блок передачи данных (встроенный)
Интерфейсы
V.24
Скорость передачи ....... от 50 бит/с до 230 кбит/с,
с разрешающей способностью 1 бит/с
V.11, V.35
Скорость передачи ........от 50 бит/с до 10 Мбит/с,
с разрешающей способностью 1 бит/с
Измерение коэффициента ошибок по битам
Контроль
Передача испытательных последовательностей
Измерение тактовой синхронизации
Соединители
V.24 DCE. 25-контактная розеточная часть D-sub
V.11 DCE. 37-контактная розеточная часть D-sub
V.35 DCE.............34-контактная розеточная часть
