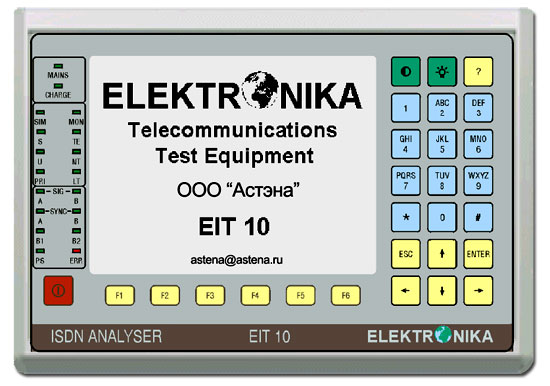

Анализатор ISDN EIT 10

EIT 10 анализатор ISDN


производитель EIT 10

Анализатор ISDN EIT 10 (справочная информация)

Назначение прибора EIT 10

Анализатор ISDN EIT 10 представляет собой портативный, работающий от аккумуляторной батареи, многофункциональный прибор, предназначенный для тестирования и оценки качества ISDN на базовой и первичной скорости. Прибор EIT10 обеспечивает весь диапазон функций тестирования для установки и технического обслуживания ISDN. В измерительном режиме симуляции, прибор EIT10 может использоваться в различных опорных точках для проверки функций ISDN. В режиме контроля прибор EIT 10 может контролировать передачу речи по В-каналам и сигнализации по D-каналу. Он отображает и регистрирует декодированные данные D-канала. EIT 10 является идеальным средством для нахождения и решения проблем, возникающих во время работы ISDN. Анализатор может функционировать как телефонный аппарат для осуществления разговора без прекращения всей связи, или он может контролировать качество речи и прохождение тональных сигналов.

Возможности прибора EIT 10
Симуляция и контроль оконечного оборудования (ТЕ) и сетевого окончания (NT) на интерфейсах базовой и первичной скорости (BRI и PRI)
Двойной интерфейс U для поиска неисправностей между сетевым окончанием (NT) и коммутационной станцией
Контроль речи по В-каналам и сигнализации по D-каналу
Протоколы EDSS1, V5.1/V5.2, QSIG, S57
Анализ CAS системы (R1,5; R2)
Автоматическое тестирование дополнительных услуг: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR AOC, DDI, SUB, UUS
Тестирование на физическом уровне
Измерение коэффициента ошибок по битам (BERT) с оценкой согласно G.821 / G.826
Большая память с возможностью вызова результатов измерений
Передача результатов измерения на персональный компьютер через интерфейс USB
Дисплей LCD 320 х 240 точек
Программное обеспечение к PC для анализа сигнализации и управления прибором
Английский и русский интерфейс
Индикаторы на светодиодах, показывающие состояние линейного сигнала

РЕЖИМЫ ИЗМЕРЕНИЙ
Симуляция
Режим ТЕ: симулируется ТЕ по направлению к NT и проверяются услуги ISDN Режим S для NT: проверяется работа ТЕ без осуществления вызовов в ISDN Режим U для NT: симулируется NT по направ¬лению к станции
Режим LT: симулируется линейное окончание LT, и проверяется шлейф на местном уровне

Контроль
S: контролируется как направление NT-TE, так и TE-NT
U: работает как регенератор U-интерфейса PRI: контролируются линии 2 Мбит/с, и декодируются различные протоколы

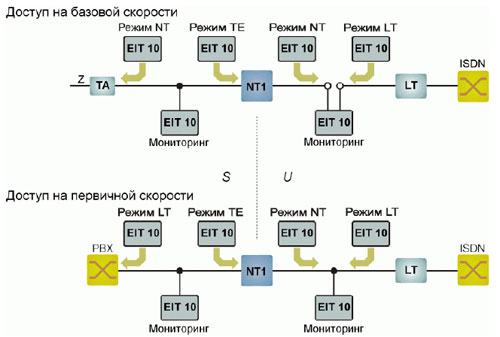

Схемы измерений

EIT 10 Схемы измерений


Производитель EIT 10 - венгерская фирма ELEKTRONIKA.

Технические данные EIT 10

Параметры Значения
Доступ на базовой скорости (2B+D)
Интерфейс S
Электрические характеристики МСЭ-Т, рек. I.430, ETS 300 012
Соединитель  RJ 45
Режим TE, NT
Импеданс  высокоомный,100 Ом
Электропитание  внешнее, PS1
Интерфейс U
Технические данные на уровне 1 ETSI
Соединители  RJ 11
Код 2B1Q
Режим LT, NT,регенератор
Электропитание внутреннее
Закон кодирования
Выбор с помощью программы закон A, закон μ
Доступ на первичной скорости (30B+D)
Интерфейс Е1
Электрические характеристики МСЭ-Т, рек. 1.431, ETS 300 011
Соединитель RJ 45
Чувствительность приемника >30 дБ
Интерфейс CLK (тактового сигнала)
Вход МСЭ-Т, рек. G.703
Соединитель RJ 9
Общие данные
Встроенный блок аккумуляторной батареи время работы прибл. 8 часов

Время заряда (режим быстрого заряда)

менее 3 часов

Дисплей

графический LCD на 320 x 240 точек с подсветкой

Последовательный интерфейс

 USB 1.1

Номинальный рабочий диапазон температуры от 0 до +50°С
Диапазон температуры транспортировки и хранения от -20 до +70°С
Габаритные размеры 224 х 160x44 мм
Вес 1,5 кг
