Flexia Digital BGA. Видеомикроскоп для визуального контроля BGA

Полноценный и безопасный визуальный контроль пайки BGA/CSP/FlipChip и SMD - компонентов по доступной цене

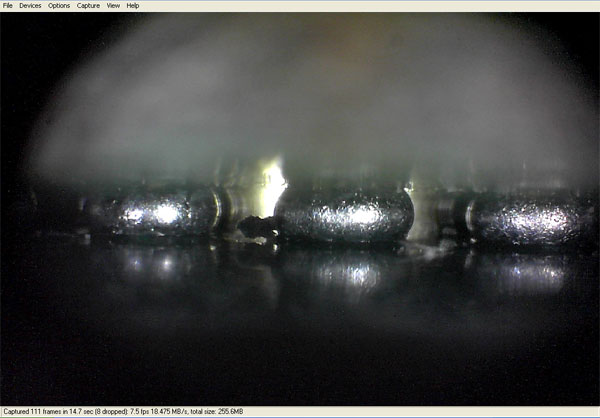

Система Flexia BGA представляет собой антистатиченкую видеокамеру высокого разрешения с оптической головкой бокового зрения. Устройство дает четкое изображение шариковых выводов крайнего ряда BGA, а также частичное изображение до 10 внутренних рядов. При этом зазор под корпусом BGA может быть всего 0,05мм, а расстояние между компонентами 1,5мм для стандартной оптической головки или 1.0 мм – для микроголовки.


видеомикроскоп Flexia BGA


В системе предусмотрена встроенная в оптическую головку бестеневая подсветка, а также фоновая подсветка, выполненную в виде оптоволоконного фонаря. Источником света в обоих случаях являются светодиоды с чистым белым спектром, что обеспечивает идеальную цветопередачу.

видеомикроскоп Flexia

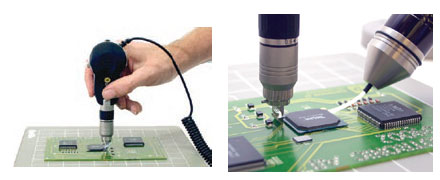

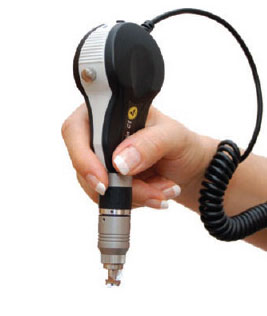

Особенность мобильной системы визуального контроля Flexia BGA – это возможность использования устройства в качестве ручного инструмента без стационарного штатива. Это дает ряд преимуществ: во-первых, Вы можете работать с электронными модулями без их демонтажа с изделий, во-вторых, совсем не требуется времени на подготовку к работе. Вы просто берете прибор в руку и устанавливаете в на плате рядом с компонентом. При этом стоимость мобильной системы намного меньше стационарной при таком же высоком качестве изображения. Разумеется, мобильная система может быть в любой момент установлена на штатив и работать как стационарная.

качество пайки

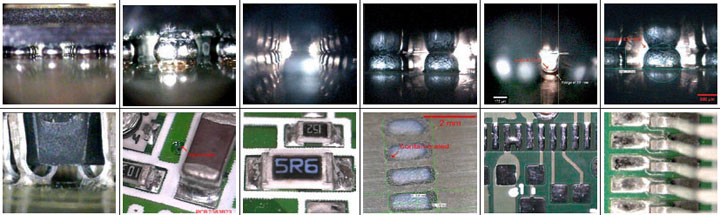

Система Flexia Digital BGA выполнена на базе цифрового видемикроскопа Flexia D1 ESD. Это означает, что при замене оптической головки бокового зрения на стандартный объектив с зумом устройство превращается в полноценный видеомикроскоп, позволяющий отображать и сохранять высококачественной изображение с увеличением до 500х, а при использовании ПО «Picsara» еще и выполнять бесконтактные измерения размеров объекта. Таким образом, система Flexia BGA имеет очень широкое применение для контроля пайки любых SMT – компонентов и не только.

провкрка качества пайки

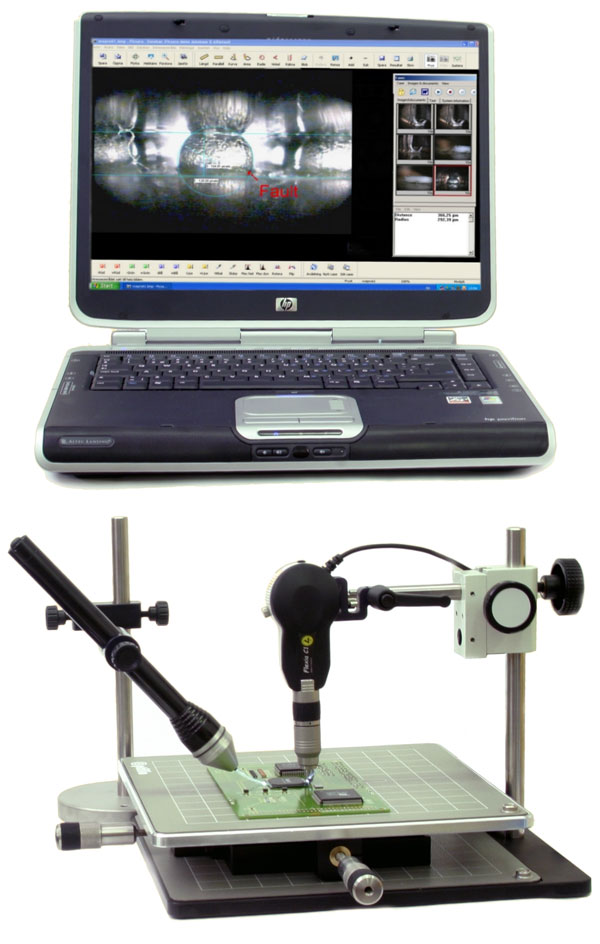

Системы и дополнительные принадлежности Flexia Digital BGA

Производитель системы визуального контроля Flexia BGA - компания Optilia (Швеция)
Optilia

Характеристики

Параметры Значения
Электропитание 14+/-2В, 200mA
Размеры, вес 165х50х36мм, 200г
Условия для работы 0...+45°С, макс.95%
Матрица Color 1,38 Mpixel CMOS
Видеосигнал, соединитель USB 2/0 serial bus
Реальное увеличение со стандартной головкой для монитора 14" 40-160х
Рабочая дистанция стандартной оптической головки 12-1,5мм
Поле обзора стандартной головки 6,8 - 1,7мм
Минимальное расстояние между компонетами для стандартной головки 1,5мм
Реальное увеличение с микроголовкой для монитора 14" 5-300х
Рабочая дистанция микроголовки бесконеч.-0,5мм
Поле обзора микроголовкиголовки бесконеч.-0,5мм
Минимальное расстояние между компонетами для микроголовки 1,0 мм
Рабочая дистанция для макро-зум объектива 1000-8мм
Поле обзора для макро-зум объектива 110-3,7мм
Реальное увеличение для монитора 14" с макро-зум объективом 1-77х
