тепловизор FLIR i3


Тепловизор FLIR i3

Тепловизор FLIR i3 - это современная компактная, легкая и экономичная тепловизионная камера за минимальную цену, доступную всем. Модель FLIR i3 проста в эксплуатации, не требует специальных знаний и подготовки от оператора. Чрезвычайно простая технология - "наведение-съемка" позволяет мгновенно получать высококачественные тепловизионные изображения, дающие необходимую тепловизионную информацию.

Тепловизор FLIR i3 - современная модель по уникальной цене
Низкая цена на тепловизор FLIR i3, рекомендованная шведской компанией FLIR Systems, вызвала настоящий революционный прорыв на современном рынке инфракрасных камер. Согласитесь, что цена в 1800 $ на полнофункциональный тепловизор, делает модель FLIR i3 доступной к покупке для большинства организаций и частных лиц. Такая ценовая политика в отношении модели тепловизора FLIR i3 - нанесла ощутимый удар по конкурирующим мировым брендам, производящим инфракрасные камеры.
Организации, занимающиеся энергоаудитом зданий и проводящими тепловизионную диагностику квартир, загородных домов на предмет утечек тепла (теплопотери) по достоинству оценили возможности тепловизионной камеры FLIR i3 в совокупности с ее низкой ценой. Тепловизор FLIR i3 позволяет легко, просто и эффективно контролировать установку пластиковых окон, оценивать качество кровельных работ, проводить измерения, связанных с электрикой в домах и на различных объектах.



Для чего (кого) нужен тепловизор ?
1) Тепловизор незаменим, если Вы являетесь инспектором по надзору за строительством, осуществляющим контроль.
2) Если Вы активно занимаетесь строительством и возникает необходимость в диагностическом исследовании стен, перекрытий, окон, ограждающих конструкций и т.п. на предмет утечки тепла, сырости.
3) Тепловизор сегодня становится незаменимым прибором – если Вы профессиональный электрик или вам просто необходимо проверить качество домашней электропроводки. Тепловизор FLIR i3 весьма прост в применении и всегда поможет предотвратить поломки и короткие замыкания в электропроводке дома, дачи, квартиры. Перед выходом из строя электрооборудование всегда перегревается, как и в случае плохого соединения компонентов цепи. Использование тепловизора типа FLIR i3 дает Вам возможность быстро проверить работу электрики на наличие проблем, благодаря чему Вы сможете избежать аварий и пожаров, вызванных нарушениями в работе электрооборудования или электропроводки.

О возможностях тепловизора FLIR i3
Тепловизор FLIR i3 - компактная, легкую и удобная тепловизионная камера, обеспечивающая тепловизионное изображение разрешением 60x60 пикселей.
Модель проста в использовании - не нужен опыт работы с тепловизорами, чтобы овладеть этой камерой, все просто. Для получения высококачественных тепловизионных изображений применяется технология «наведение-съемка-обнаружение». Обращаем Ваше внимание, что FLIR i3 — это не пирометр, а полнофункциональная инфракрасная камера! Для справки: пирометр измеряет только температуру поверхности и только в одной точке, а тепловизор FLIR i3 фиксирует температурные значения для всего изображения.
Качество изображения впечатляет пользователей, которые используют тепловизионную камеру впервые. Тепловизор способен отобразить даже минимальные температурные отклонения в 0,15°С. При помощи экспонометра в центре ИК-изображения можно получить точные температурные значения исследуемого объекта в виде инфракрасного изображения. Тепловизор FLIR i3 сохраняет полученные изображения на съемной SD-карте в формате JPEG. В комплект поставки тепловизора включено программное обеспечение FLIR QuickReport, с помощью которого можно быстро подготовить отчеты о результатах тепловизионного контроля и произвести анализ тепловизионных изображений.

Тепловизор показывает то, что недоступно для человеческого глаза
Инфракрасное излучение - свойство любого физического объекта, температура которого выше абсолютного нуля (- 273° С). Человек неспособен видеть в инфракрасном диапазоне, однако тепловизор позволяет преодолеть этот недостаток нашего зрения, отображая спектр интенсивности теплового излучения предметов и живых существ. Изображение, которое мы видим на экране тепловизора, - это точная «температурная карта» всех объектов, попавших в объектив. Этот прибор — незаменимый диагностический инструмент. Он уже используется сегодня во многих отраслях промышленности. Тепловизор может обнаружить аномально холодные и горячие зоны различных компонентов оборудования — и вы можете легко найти проблему, невидимую для человеческого глаза.

В чём преимущество инфракрасной камеры?
Специалисты в сфере энергоаудита и ЖКХ могут по достоинству оценить все преимущества компактного тепловизора. Не имеет значения, ищете ли вы нарушения теплоизоляционного слоя, проверяете работу систем кондиционирования или проводите общий осмотр электросетей перед подписанием акта приёмки нового объекта, - тепловизор не только выведет результат вашего труда на качественно новый уровень, но и в несколько раз сократит время работы. Программный пакет, включённый в комплект, поможет вам загрузить полученные данные в компьютер, проанализировать их, а затем сформировать подробный и наглядный отчёт.

Модель удобна тем, что не требует долгого и детального ознакомления с инструкцией по эксплуатации. Все предельно ясно и понятно. Практически любой пользователь без специальной подготовки может сразу производить термографические измерения. Расммотрим детельно меню тепловизора.

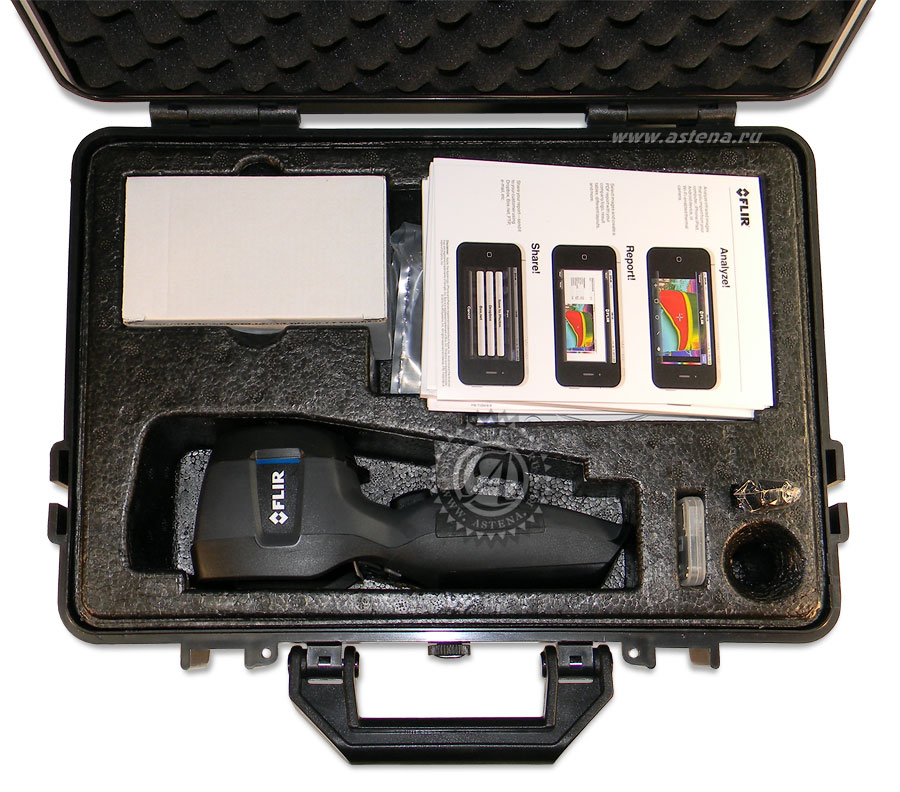

Фотография комплекта поставки Flir i3

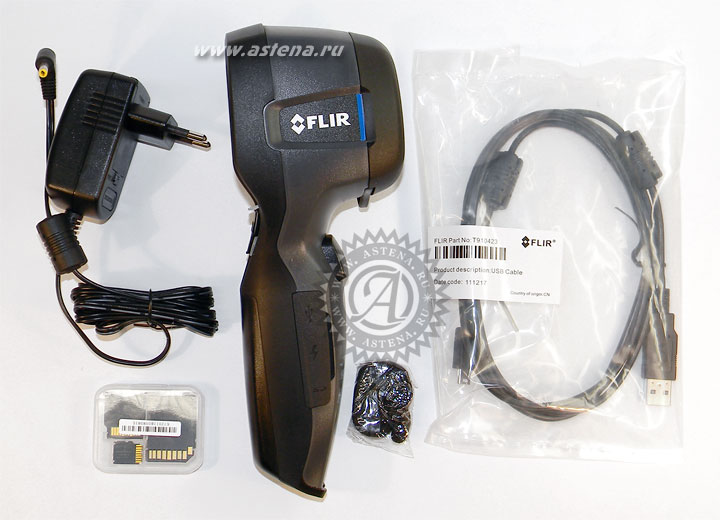

Комплектация тепловизора Flir i3

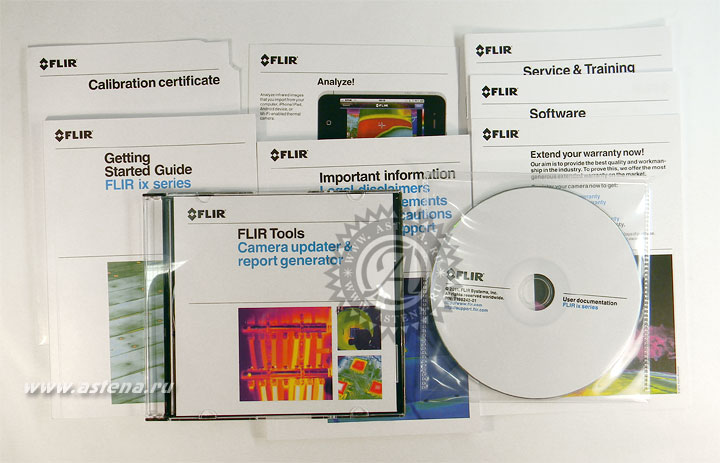

Документация и диски к тепловизору Flir i3

Документация и диски к тепловизору Flir i3

Меню тепловизора Flir i3 состоит из трех основных пунктов:
  • Цветовая палитра. Варианты: серый, сталь, радуга.
  • Измерить объект. Варианты: "Матовый", "Полуматовый", "Полуглянцевый", "Глянцевый".
    Ниже расположено подменю "Дополнительно", имеющее три группы
    1) "Коэффициент излучения". По умолчанию установлен 0.95, но можно выбрать и установить свой.
    2) "Материал". Можно из списка выбрать следующие материалы со своими коэффициентами излучения: Асфальт (0.96), Кирпич (0.75), Бетон (0.97), Лента (0.96), Кожа (0.98), Краска (0.90), Ржавчина (0.80), Полткарбонат (0.80), Резина (0.95), Почва (0.93), Штукатурка (0.91), Обои (0.90), Вода (0.96), Дерево (0.85)
    3) "Отраженная температура". Значение по умолчанию 20. Можно выставить любое значение (от 4726 до -273)

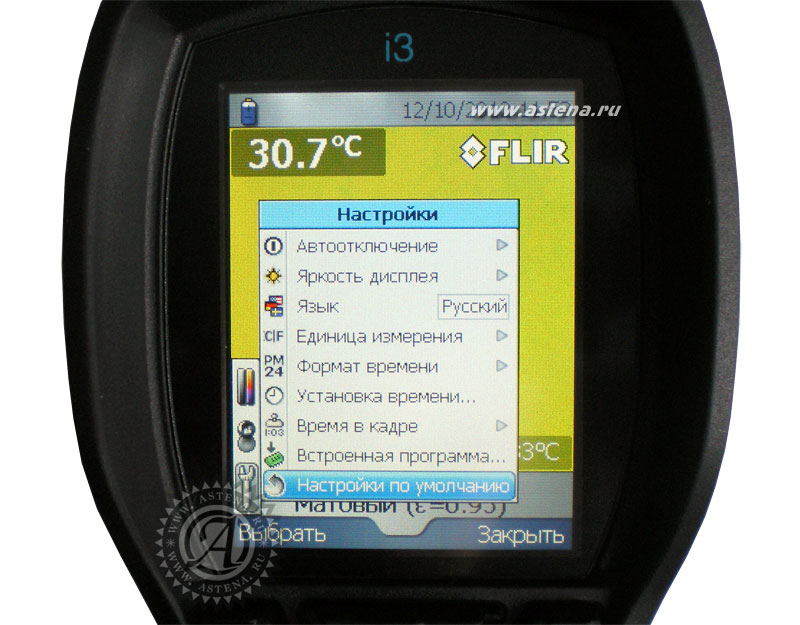

  • Настройки.
    а) Автоотключение (нет, 5 мин, 20 мин)
    б) Яркость дисплея (низкая, средняя, Высокая)
    в) Язык (Русский ...)
    г) Единица измерения (по Цельсию, по Фаренгейту)
    д) Формат времени (24 часа / АМ/РМ). Ниже (ГГГГ-ММ-ДД, ГГ-ММ-ДД, ДД/ММ/ГГГГ, ДД/ММ/ГГ, ММ/ДД/ГГГГ, ММ/ДД/ГГ)
    е) Установка времени (часовой пояс, дата, время)
    ж) Время в кадре (выкл, вкл)
    з) Встроенная программа (показывает текущую версию прошивки)
    и) Настройки по умолчанию

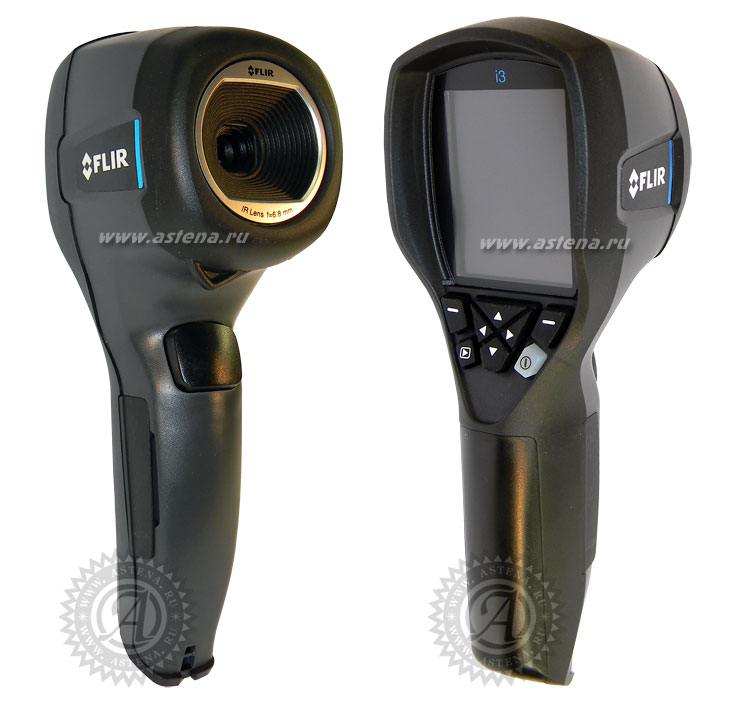

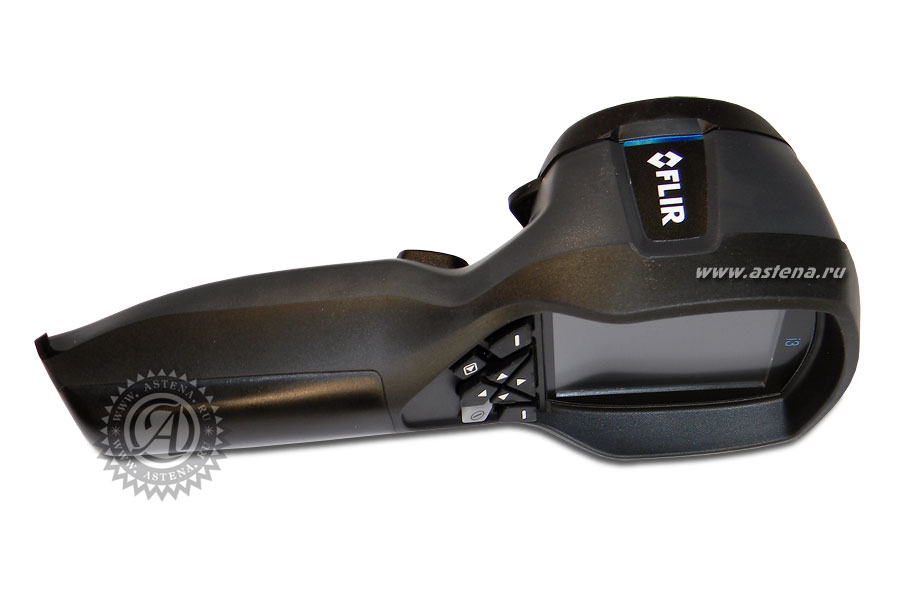

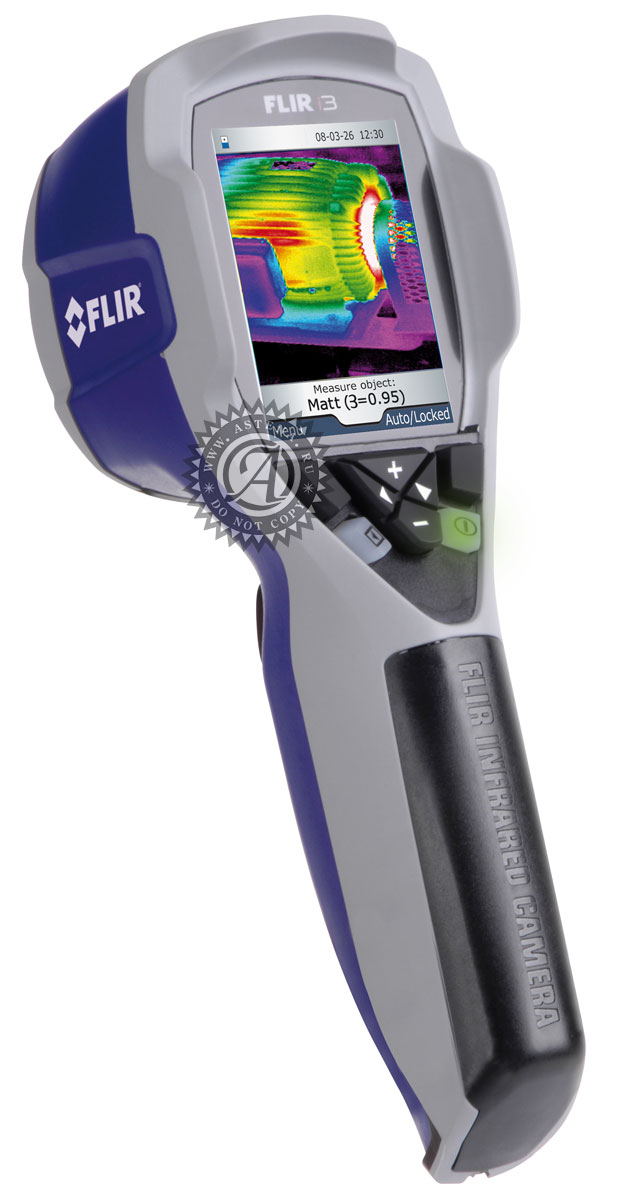

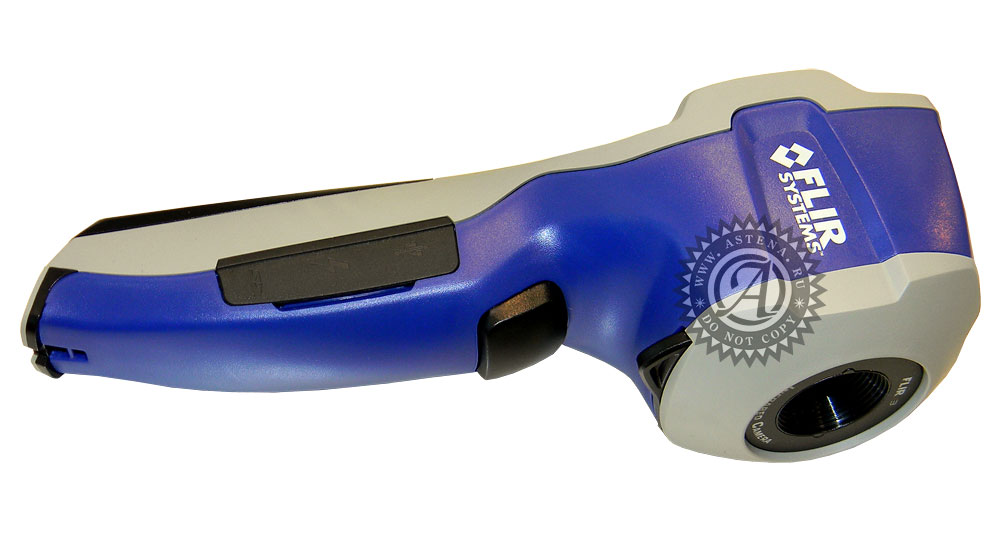

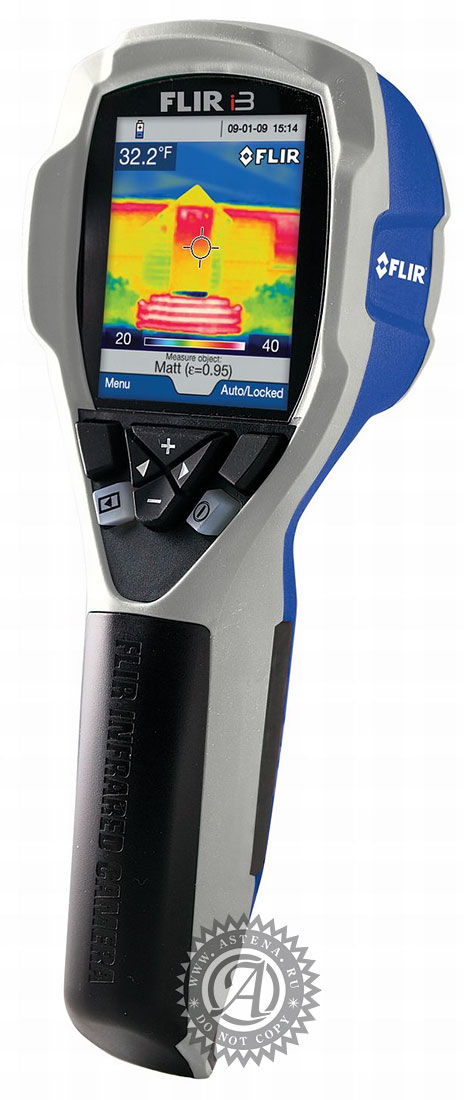

Фотографии тепловизора FLIR i3

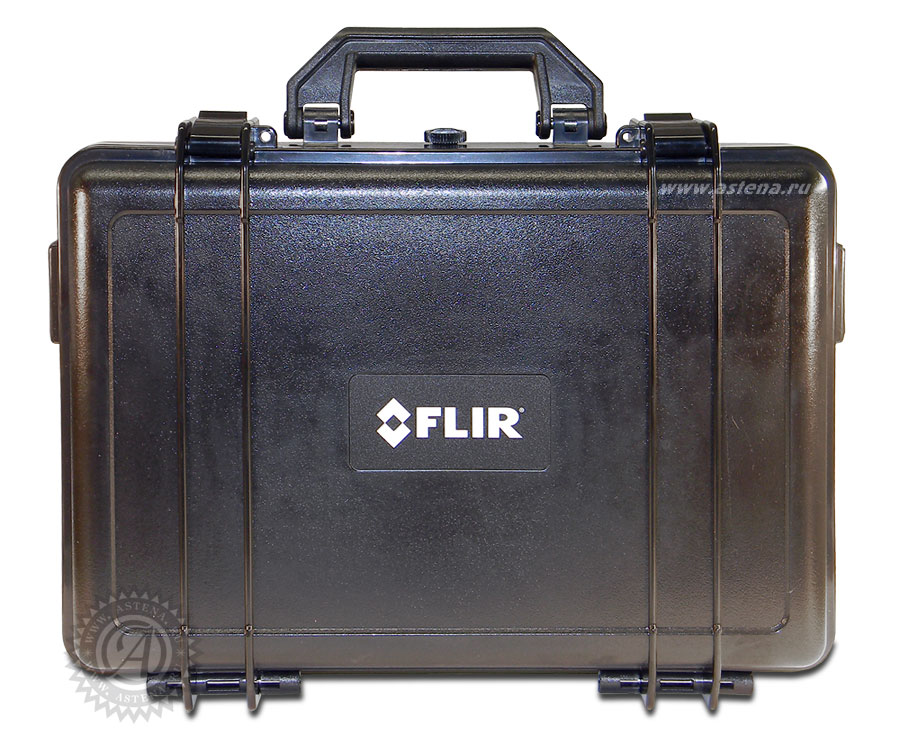

тепловизор FLIR i3 Меню тепловизора FLIR i3 тепловизор flir i3 в кейсе Кейс для переноски и хранения тепловизора flir-i3

Производитель тепловизора FLIR i3 - компания FLIR Systems (Швеция)
FLIR




Технические данные FLIR i3

Параметры Значения
Параметры визуализации
Поле зрения / минимальное фокусное расстояние 12,5°х12,5°/ 0.6 м
Температурная чувствительность<0,15°С
Частота кадровне требуется
Тип детектораматрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 60 х 60 пикселей
Спектральный диапазон7,5 х 13 мкм
Представление изображения
Дисплейцветной ЖК дисплей с размером по диагонали 2,8 дюйма (7,2 см), 16000 цветов
Измерение
Интервал температур-20°С ... +250°С
Точность± 2°С или ± 2% от абсолютной температуры (в °С )
Режим измеренияфиксированная точка
Управление с помощью менюпалитры (цвета побежалости, радуга, черно-белая, черно-белая инвертированная), автоподстройка (непрерывная, ручная)
Вводимые установкичисло/время, единицы измерения температуры °С/°F, язык, масштаб, информационное поле, яркость свечения ЖК дисплея (высокая/нормальная/низкая)
Корректировка измеренийизменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру окружающего воздуха
Сохранение изображения
ТипminiSD-карта 1024 Мб
Формат файловрадиометрический формат JPEG
Лазерный указательотсутствует
Источник питания
Тип батареилитий–ионная, перезаряжаемая, заменяемая в условиях эксплуатации
Время работы5 часов непрерывной работы. Дисплей показывает состояние батареи
Система подзарядки подзарядка без извлечения из камеры;
адаптер переменного тока 90 - 260 Вт, 50/60 Гц;
12 В от автомобильной сети (с использованием поставляемого за дополнительную плату кабеля)
Работа от сети переменного токаадаптер переменного тока 90 - 260 Вт, на выходе - напряжение 12 В, постоянный ток
Напряжение11 – 16 В, постоянный ток
Требования к условиям окружающей среды
Интервал рабочих температур0°С ... +50°С
Интервал температуры хранения-40°С ... +70°С
Влажностьработа и хранение: от 20% до 80%, без конденсации влаги
ГерметичностьIP 54
Физические характеристики FLIR i3
Масса0,34 кг, включая батарею и 17° объектив
Габариты223 мм x 79 мм x 83 мм
Корпуспластик и резина
Интерфейсы тепловизора
USBпередача изображений на ПК
