Тепловизор Flir i5



Тепловизор FLIR i5

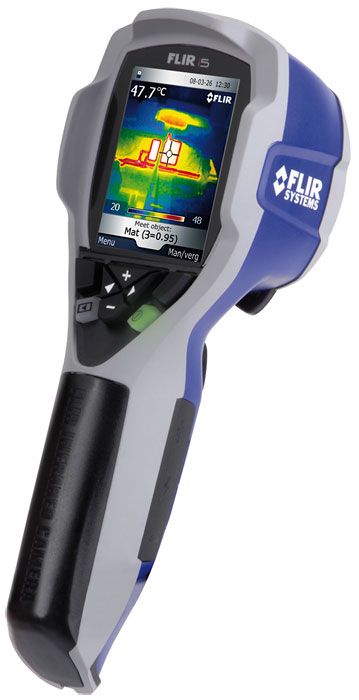

Тепловизор FLIR i5 (компания FLIR Systems)

Тепловизор Flir i5 - небольшая, легкая, удобная и недорогая ИК-камера на рынке такого оборудования. FLIR i5 прост в эксплуатации и практически не требует от пользователя какого-либо опыта работы с таким оборудованием. Это, по существу, тот случай, когда необходимы только операции "наведи-сними-определи" для получения высококачественных тепловых изображений, которые сразу же дают необходимую ИК-информацию.

ИК-излучение испускается любыми объектами, имеющими температуру выше -273°С. Человеческий глаз не может обнаруживать ИК-излучение, а ИК-камеры позволяют это делать. Они обеспечивают получение изображений объектов, которые указывают на количество тепла, излучаемого объектами. Такие изображения в цвете показывают поверхностную температуру объекта. ИК-камеры являются очень важным диагностическим инструментом в различных отраслях промышленности, позволяя детектировать ненормально горячие или холодные области или компоненты. Другими словами, Вы можете обнаруживать проблемы, которые обычно невидимы невооруженным глазом.

Тепловизор FLIR i5

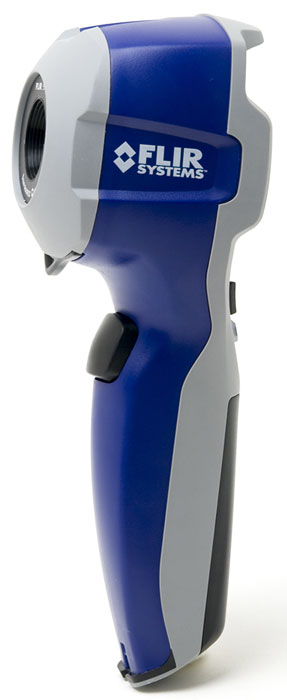

Тепловизор FLIR i5

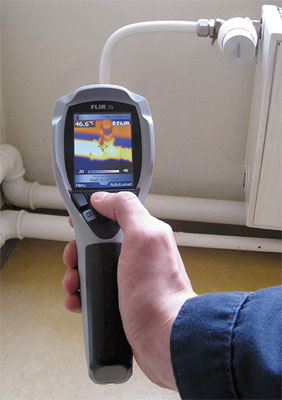

Тепловизор FLIR i5 в работе


Преимущества ИК-техники
ИК-камеры – мощный диагностический инструмент, так как появлению неисправности в различных типах оборудования, как правило, предшествует период роста температуры объекта. Кроме того, ИК-камеры – исключительно важный инструмент для обследования зданий и сооружений. Они позволяют быстро осуществлять поиск и идентификацию проблемных областей, которые не могут быть обнаружены невооруженным глазом. Они также используются для контроля объектов после выполнения ремонта и при страховании.

Достоинства ИК-камер
Детектирование скрытых проблем, быстрый анализ неисправностей и выполнение профилактических осмотров
Обследование зданий для детектирования областей повышенной влажности и утечек тепла
Идентификация мест потерь тепла и плохой изоляции
Определение неисправностей электрооборудования до его перехода в опасное состояние
Получение мгновенных ИК-изображений в процессе обследования
Создание отчетов, анализ и документирование результатов обследований с помощью простого в использовании программного обеспечения (ПО)

Гибкость записи и совместимость с РС
Сохранение отдельных изображений в формате JPEG на SD-карте
Передача файлов через USB-порт в PC
Совместимость с ПО Reporter 8 и QuickReporter компании FLIR Systems

Сферы применения тепловизионных камер FLIR i5
  • Применение для диагностики электрического и механического оборудования
  • Инспекция по технике безопасности
  • Контроль плохих контактов в соединениях
  • Повреждения изоляции
  • Проблемы в системах вентиляции и кондиционирования
  • Неисправности деталей и узлов
  • Контроль после ремонта
  • Применение тепловизора в строительстве
  • Системы подогрева полов
  • Дефекты изоляции
  • Определение утечек воздуха
  • Повреждения, связанные с наличием влаги
  • Контроль окон (утечки воздуха и тепла)
  • Контроль состояния труб и радиаторов
Производитель тепловизора FLIR i5 - компания FLIR Systems (Швеция)
FLIR

Технические данные Flir i5

Параметры Значения
Параметры визуализации
Поле зрения / минимальное фокусное расстояние 17°х17°/ 0.6 м
Температурная чувствительность <0,1°С
Частота кадров 9Гц
Фокусировка Не требуется
Тип детектора Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 80 x 80 пикселей
Спектральный диапазон 7,5Х13 мкм
Представление изображения
Дисплей Цветной ЖК дисплей с размером по диагонали 2,8 дюйма (7,2 см), 16000 цветов
Измерение
Интервал температур От 0°С до +250°С
Точность ±2°С или ± 2% от абсолютной температуры (в °С )
Режим измерения Фиксированная точка
Управление с помощью меню Палитры (цвета побежалости, радуга, черно–белая, черно–белая инвертированная), автоподстройка (непрерывная, ручная)
Вводимые установки Число/время, единицы измерения температуры °С/°F, язык, масштаб, информационное поле, яркость свечения ЖК дисплея (высокая/нормальная/низкая)
Корректировка измерений Изменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру окружающего воздуха, встроенная таблица коэффициентов излучения
Сохранение изображения
Тип miniSD-карта
Формат файлов Радиометрический формат JPEG
Источник питания
Тип батареи Литий–ионная, перезаряжаемая, заменяемая в условиях эксплуатации
Время работы 5 часов непрерывной работы. Дисплей показывает состояние батареи
Система подзарядки Подзарядка без извлечения из камеры; адаптер переменного тока 90 – 260 Вт, 50/60 Гц; 12 В от автомобильной сети (с использованием поставляемого за дополнительную плату кабеля)
Работа от сети переменного тока Адаптер переменного тока 90 – 260 Вт, на выходе – напряжение 12 В, постоянный ток
Напряжение 11 – 16 В, постоянный ток
Требования к условиям окружающей среды
Интервал рабочих температур От 0°С до +50°С
Интервал температуры хранения От –40°С до +70°С
Влажность Работа и хранение – от 20% до 80%, без конденсации влаги
Герметичность IP 47
Физические характеристики
Масса 0,34 кг, включая батарею и 17° объектив
Габариты 243 мм x 81 мм x 103 мм
Корпус Пластик и резина
Интерфейсы тепловизора Flir i5
USB Передача изображений на ПК
