FLIR P620



тепловизор Flir P620

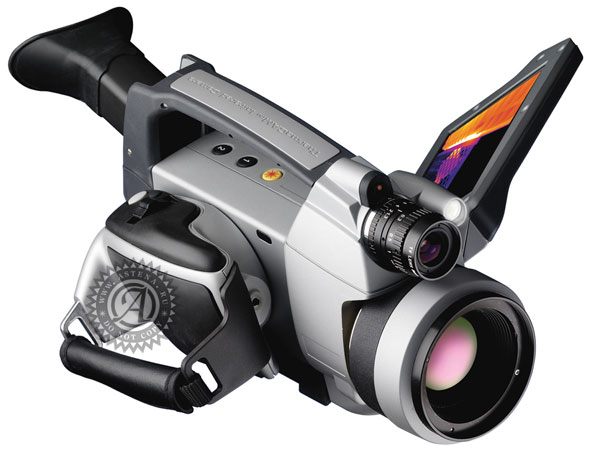

Тепловизор (инфракрасная камера) FLIR P620

Тепловизоры серии P являются результатом усилий инженеров, анализа рынка и внимания к потребностям клиентов. Из имеющихся в настоящее время на рынке ИК-камер это наиболее совершенная и точная инфракрасная камера с множеством функций, впервые примененных в промышленности.



Компания FLIR занимается разработкой тепловизоров для коммерческого применения с пятидесятых годов прошлого века. Планирование, разработка и изготовление наших тепловизоров и их программных средств осуществляются на заводах в Стокгольме (Швеция) и в Бостоне (США).



Области применения тепловизоров
Инфракрасные камеры серии P компании FLIR, отвечающие самым современным требованиям, предназначены для профессиональных пользователей тепловизоров . Камеры серии P – прекрасный инструмент для пользователей, которые знают преимущества инфракрасной техники и полагаются в своей работе на применение ИК- камер.



Тепловизоры серии P для экспертов, использующих ИК-камеры. Высочайшее качество ИК-изображений
Компании приглашают Вас как хорошо обученного, аттестованного эксперта для обследования своего оборудования и выявлений аномалий, которые не видны невооруженным взглядом. Вы работаете в различных местах и в различных ситуациях, часто при нехватке времени и в тяжелых условиях. Чтобы сосредоточиться на своей работе, вам нужна инфракрасная камера, на которую Вы можете положиться, и которая обеспечивает получение надежных результатов и проста в эксплуатации. Наша задача – удовлетворить Ваши требования к камере. Мы уверены, что ИК-камеры серии P является наиболее совершенными портативными камерами для профессиональных экспертов, применяющих тепловизоры.



Почему камеры серии P – идеальный инструмент для экспертов, применяющих тепловизоры:
Высочайшее качество ИК-изображений
Высокие рабочие характеристики камеры, в которой реализованы новейшей технологии
Повышенная безопасность – высокое разрешение камеры позволяет находиться на большем расстоянии от объекта контроля
Возможность использования персональных настроек и широкий диапазон применения
Беспроводное дистанционное управление для работы в труднодоступных местах.



Тепловизоры серии P в секторе энергоснабжения. Долговечность и надежность – эффективность контроля
Во всем мире компании, поставляющие энергию, каждодневно используют тепловые изображения для анализа состояния оборудования, предотвращения перебоев с подачей энергии и повышения эффективности своей ежедневной работы.
В качестве термографиста в своей энергоснабжающей компании, Вы можете работать в удаленных местах или в трудных условиях. При этом может возникнуть необходимость обследования небольших объектов или их элементов на больших расстояниях, с земли или даже с воздуха. От Вас может потребоваться высокая скорость работы и получение превосходных ИК-изображений в профессионально составленных отчетах.
Записи о качестве работы оборудования, полученные в предшествующих сеансах контроля, являются важными источниками информации. Они позволяют специалистам по техническому обслуживанию контролировать состояние системы, ее функционирование и целостность.



Долговечность и надежность тепловизоров серии P гарантирует высокую эффективность их эксплуатации при проведении обследований как внутри, так и вне помещений в системах тепло- и энергоснабжения.
Почему тепловизоры серии P-Series – идеальный инструмент контроля в системах тепло- и энергоснабжения:
Разрешение 640 x 480 пикселей – возможность дистанционного контроля небольших объектов
Беспроводное дистанционное управление работой камеры при работе на опасных или труднодоступных объектах
Встроенный GPS-приемник для локализации объектов
Видоискатель с регулируемым наклоном для контроля вне помещений
Наличие функций «слияния» теплового и видимого изображений (Thermal Fusion), а также – «картинка-в-картинке» для выделения проблемных участков
Наличие широкого спектра объективов – от широкоугольных до телеобъективов



Тепловизоры серии P для применения в промышленном производстве. Точный контроль без остановки производства
Ваша роль термографиста на производственном предприятии, как правило, связана с определением выделения тепла в машинах и установках с целью предотвращения отказов оборудования. От Вас, как и от Вашей ИК-камеры, требуются функциональная гибкость и возможность контроля конкретных объектов. При этом может возникнуть необходимость проведения обследования в стесненных условиях, дистанционно, в темноте и труднодоступных местах. В связи с этим, также очень важно иметь возможность сохранения не только ИК- изображений, но и последовательности инфракрасных видеоизображений движущихся или вращающихся частей машин. Подготовка отчетов – ключевой момент диагностики: сервисные службы производства решают, что является слишком "горячим", а что может и подождать до запланированного отключения. Они нуждаются в незамедлительном получении информации, ее ясности и надежности.
Постоянное использование ИК- контроля – это не только существенная экономия денег и времени, скрытые дефекты на заводах могут подвергать риску жизнь их работников.
Для удовлетворения всех этих разнообразных потребностей есть лишь одно решение – тепловизоры серии P.
Серия Р тепловизоров компании FLIR включает в себя три модели P620, P640 и P660, удовлетворяющие различным требованиям пользователей. В серию P тепловизоров компании FLIR также входит несколько моделей тепловизоров , специально ориентированных на определенные отрасли промышленности: B660 (для стройиндустрии) и SC 660 (для исследований и разработок).



Общие функции, присущие всем тепловизора м серии Р:
Высокое разрешение (640 x 480 пикселей) с различными возможностями просмотра изображений
3,2 мегапиксельная видеокамера
Текстовые и речевые комментарии
Периодическое сохранение изображений
Программируемые кнопки
Интерфейс WLAN
Дополнительное дистанционное управление камерой
Задаваемые пользователем профили работы
Исключительная эргономика (поворотная ручка, конфигурируемая камера, ручная или автоматическая фокусировка и др.)
Совместимость с программами Reporter и Researcher компании FLIR
Наличие функций Thermal Fusion и "картинка-в-картинке"



ИК-изображения самого высокого разрешения



307 х 200 пикселей – это говорит само за себя
Качество изображения является одним из наиболее важных параметров любой инфракрасной камеры. Качество изображения, достигнутое в настоящее время, позволяет Вам видеть больше деталей на расстоянии, быстрее принимать решения, а также более точно применять средства анализа. Получаемые с помощью наших тепловизоров изображения наполнены содержанием.



Мощные инфракрасные объективы
P660 имеет наилучшие инфракрасные объективы среди тепловизоров этой серии компании FLIR и обеспечивает максимально высокую чувствительность и разрешение. Сочетание таких объективов с высокой чувствительностью детектора и позволяет получать ИК-изображения исключительно высокого качества.



Видоискатель высокого разрешения с регулируемым наклоном
Для обследования вне помещений или применения в том случае, когда ЖКД не используется.



Встроенная видеокамера
Встроенная 3,2-мегапиксельная видеокамера обеспечивает получение четких и детальных изображений, которые могут быть сохранены вместе с соответствующим инфракрасными изображениями.



Большой ЖКД высокого разрешения
На большом (5,6 дюйма) и ярком экране ЖКД высокого разрешения могут воспроизводиться четкие изображения. Такой экран может устанавливаться практически под любым углом, что позволяет Вам настраивать его при работе даже в самых сложных условиях.



GPS - добавлена функция координатной привязки Ваших ИК-изображений
Информация о географическом местоположении имеет все большее воздействие на многие сектора промышленности, в которых используются инфракрасные камеры для контроля и технического обслуживания оборудования.
Специалисты компании FLIR Systems встроили технологии системы глобального позиционирования GPS в тепловизор P660, что позволяет четко определять положение контролируемого участка и соответствующих ему ИК-изображений.
Теперь ИК-изображения привязаны к географическим координатам. Такие изображения можно загружать в программный пакет Reporter с привязкой к имеющейся топографической карте или информационной системе спутниковых изображений (подобной Google Earth), что позволяет определять географическое местоположение изображений.
Приемник сигналов системы глобального позиционирования GPS, встроенный в ИК-камеры, позволяет получать более ясные отчеты и помогает выполнять техническое обслуживание оборудования тепло- и энергоснабжения, электросвязи, горной промышленности, обслуживать структуру организации производства, системы поставок и других секторов, которые должны иметь дело с контролем в пределах больших участков.
Такая система позволяет техническим работникам просто и быстро просматривать, анализировать и непосредственно локализовать ИК-изображения с множества различных объектов, что также обеспечивает возможность направлять группы контроля и ремонтные бригады на соответствующие объекты.



Камера P620 обеспечивает Вам доступ в мир инфракрасной технологии высокого разрешения. По сравнению с другими моделями, P620 является в большей степени базовой моделью, однако и она может использоваться в широком спектре практических задач.

Чувствительность 40 мК при погрешности измерений ±2% или 2°С
Цифровое масштабирование 2х
Стандартный объектив 24°
Стандартные функции измерения
USB-разъем
Возможность модернизации до камеры P660

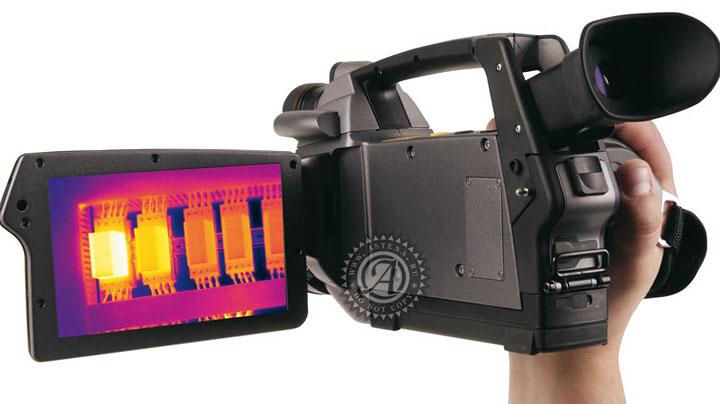

Тепловизор FLIR P620

Производитель тепловизора FLIR P620 - компания FLIR Systems (Швеция)
FLIR

Технические данные FLIR P620

Параметры Значения
Параметры визуализации
Поле зрения / минимальное фокусное расстояние Сменный объектив 24°, (опционально - 7°; 12°; 45°)
Температурная чувствительность0,04 °С при 30 °С
Частота кадров 30 Гц
Фокусировка Ручная и автоматическая
Цифровое увеличение 1-2х непрерывное
Тип детектора Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 x480 пикселей
Спектральный диапазонОт 7,5 до 13 мкм
Представление изображения
ДисплейЦветной ЖК дисплей с размером по диагонали 5,6 дюйма, 16000 цветов
Выходной видеосигналPAL или NTCS композитный видеовыход или цифровой через порт 1394
Видео камера3,2 Мп с автофокусировкой
Режимы совмещение инфракрасногои видеоизображенийПросмотр ИК изображения или полноцветного видеоизображения. Режим. «Картинка в картинке» с полностью регулируемой ИК-областью, слияние ИК и видеоизображений, выше, ниже порога и для интервала температур. На экране реальное и опорное изображения
Измерение
Интервал температурОт -40 °С до +500 °С, до +2000 °С - опция
Точность2% от абсолютной температуры не хуже 2 °С
Повторяемость1% от абсолютной температуры не хуже 1 °С
Режим измерения Точечные измерения: 3 перемещаемых точек Область, макс./мин/средне значение в пределах квадрата или круга: 3 масштабируемых и перемещаемых областей
Автоматическое выделение горячей/холодной точки Функция изотермы - интервал, выше, ниже Функция линейного профиля
Разность температур между измеряемыми функциями Функция опорной температуры
Управление с помощью менюПалитры (цвета побежалости, радуга, черно-белая, черно-белая инвертированная), автоподстройка (непрерывная, ручная и автоматическая)
Вводимые установкиЧисло/время, единицы измерения температуры С/F, язык, масштаб, информационное поле, яркость свечения ЖК дисплея (высокая/нормальная/низкая)
Корректировка измеренийИзменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру, температуру окружающего воздуха, влажность воздуха
Комментарии
Голосовые комментарии Проводная гарнитура
Текстовые комментарии Добавление комментариев из заранее приготовленного списка
Сохранение изображения
ТипSD карта , галерея изображений
Формат файлов Радиометрический формат JPEG
Лазерный указатель LocatIR™
Классификация Тип Класс 2 Полупроводниковый AIGalnP диодный лазер, 1мВт / 635 нм, красное свечение
Источник питания
Тип батареиЛитий-ионная, перезаряжаемая, заменяемая в условиях эксплуатации
Время работы3 часа непрерывной работы. Дисплей показывает состояние батареи
Система подзарядкиПодзарядка без извлечения из камеры; адаптер переменного тока 90 - 260 Вт, 50/60 Гц; 12В от автомобильной сети (с использованием поставляемого за дополнительную плату кабеля)
Работа от сети переменного токаАдаптер переменного тока 90 - 260 В, на выходе - напряжение 12 В, постоянный ток
Напряжение11 - 16 В, постоянный ток
ЭнергосбережениеАвтоматическое выключение и переход в режим ожидания (выбирается пользователем)
Требования к условиям окружающей среды
Интервал рабочих температурОт -15 С до +50 С
Интервал температуры храненияОт -40 С до +70 С
ВлажностьРабота и хранение - от 20% до 80%, без конденсации влаги
ГерметичностьIP 54
Ударная нагрузка25 g, IEC 68068-2-29
Вибрация2g, IEC 60068-2-6
Физические характеристики Flir P620
Масса<1,7 кг, включая батарею и 24 объектив
Габариты 120 мм x 140 мм x 220 мм
Установка на треногеСтандартная резьба - 20"
КорпусПластик и резина, магниевый корпус
Интерфейсы
USB, mini-USBПередача изображений на ПК
Стандартный композитный видеовыходCVDS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)
ИК-портПередача изображений на ПК
FireWire (1394)Передача цифрового видео в реальном времени
Комплект поставки Flir P620
Flir P620 включаетИК камеру, пылевлагозащитный чемодан, блок питания, наручный ремень, крышку объектива, ПО FLIR Quick Report, кабель USB, FireWear, видеокабель, руководство пользователя, шнур питания, аккумуляторная батарея 2 шт., сетевое зарядное устройство, SD карта.
Пульт дистанционного управления (опция)Полное удалённое управление всеми функциями тепловизора на технологии WLAN (дистанция до 200м)
