Цифровой осциллограф Fluke 123

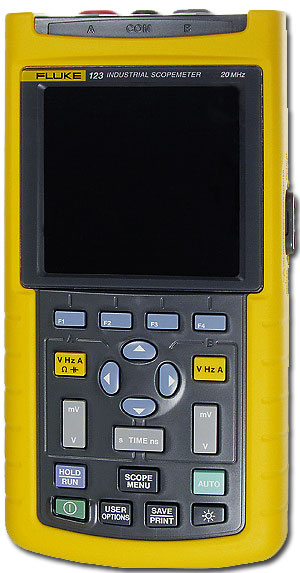

Цифровой осциллограф-мультиметр Fluke 123

Fluke Industrial Scopemeter® 123 (Fluke-123) – идеальный выбор для обслуживающего персонала по поиску неисправностей в промышленном оборудовании и инструментах, аппаратуре управления и системах электропитания. Представляет собой надежный двухканальный осциллограф и измеритель с возможностью "безбумажной" записи. НОВЫЙ, запатентованный метод работы "без рук" (hands off operation) Connect-and-View ™ ("подключайся и смотри") экономит время, затрачиваемое на поиск неисправностей, и помогает минимизировать время простоя производственных систем.

Область применения Fluke 123

Для проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления.
Работа по технологии Connect-and-View™ обеспечивает надежное ображение сигнала на дисплее без необходимости нажимать на кнопки – даже для самых сложных сигналов, включая приводы двигателей и видеосигналы.
Интуитивная легкость использования с уникальной возможностью "все измерения за один тест". Один и тот же щуп для осциллографических наблюдений, измерений на мультиметре, измерений сопротивления и емкости и проверки целостности электрических цепей.
Ручной прибор весом всего в 1,1 кг обеспечивает легкость переноски и хорошо помещается в руке. Небольшие размеры позволяют положить его в карман большинства комбинезонов.
Недорогой, так что каждый техник, чтобы повысить свою эффективность и производительность, может иметь этот прибор.
Жесткая ударопрочная конструкция корпуса с чехлом-футляром обеспечивает длительный срок эксплуатации и надежной работы в производственных условиях.
Благодаря объединению трех наиболее популярных измерительных инструментов – осциллографа, мультиметра и самописца – позволяет обнаруживать неисправности от наносекундных до длительностью в месяцы.
Fluke 123 - это двухканальный цифровой осциллограф с полосой пропускания 20 МГц и двухканальный цифровой мультиметр.
Цифровой мультиметр истинного эффективного значения с разрядностью дисплея в 5000 отсчетов при точности 0,5% обеспечивает 26 типов измерений, включая напряжение постоянного тока, эффективное напряжение переменного тока, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, Crest Factor, дБВ, дБм, сопротивление, целостность цепей, характеристики диодов, емкость.
Двухканальная функция trendPlot™ отслеживает сбои за счет непрерывной записи показаний в течении времени от минут до нескольких суток. Записываются максимальные и минимальные показания с отметками даты и времени. Двухканальность обеспечивает поиск по критериям "причина и результат".
Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темном углу, так и при ярком дневном свете.
Батарейное питание с индикатором позволяет пользоваться прибором в любом месте. Время работы от батарей – до 5 часов. Быстрая перезарядка.
Совместим с широким набором аксессуаров Fluke, включая сильноточные зажимы и температурные пробники.
Возможная опционально поставка с принтером и интерфейсом к ПК, а также программное обеспечение для Windows упрощают задачи документирования.

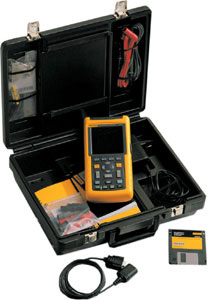

FLUKE 123 Комплект поставки

Fluke 123 Комплект поставки


Электробезпасность

Fluke 123 сконструирован по категории безопасности III – 600 В эфф. в промышленных системах, включая испытательные зажимы. Соответствует требованиям IEC1010-1/EN61010.1 кат. III, UL 3111, CSA C22.2 №1010.1, ANSI/ISA S 82.

Опционально поставляются:

  • C120 - Жесткий футляр для переноски
  • C125 - Компактный чехол
  • C789B - Большой чехол
  • STL120 - Набор из трех (красный, серый, черный) щупов
  • BB120 - Набор из двух переходников от Banana к байонетным коаксиальным разъемам
  • ITP120 - Изолированный щуп для развертки
  • AC120 - Зажимы "крокодил" (красный, серый, черный)
  • HC120 - Набор клипсов (красный и серый)
  • BP120 - Аккумуляторная батарея
  • SW90W - Программное обеспечение FlukeView ScopeMeter для Windows
  • SCC120 - Опциональный ЗИП, содержащий: Жесткий футляр для переноски , кабель интерфейса RS232 с оптической изоляцией, экранированный коаксиальный переходник и программное обеспечение FlukeView ScopeMeter для Windows
  • PM9080 - кабель интерфейса RS232 с оптической изоляцией
  • PAC91 - Кабель к адаптеру принтера
Производитель Fluke 123 - компания Fluke Corporation (США)
FLUKE




Технические данные Fluke 123

Параметры Значения
Канал вертикального отклонения
Полоса пропускания (-3 дБ) 0…20 МГц
Коэф. отклонения (Коткл.) 5 мВ/дел…500 В/дел
Погрешность установки Коткл. ± (1 % + 0,05 х Коткл. )
Время нарастания < 17,5 нс
Входной импеданс 1 МОм / 20 пФ
Макс. входное напряжение 600 В ср. кв.
Режимы работы Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2
Канал горизонтального отклонения
Коэф. развертки (Кразв.) 20 нс/дел…5 с/дел
Погрешность установки Кразв. ± (0,1 % + 0,04 х Кразв. )
Режимы работы Основной, медленная развертка Roll (1…60 с/дел)
Синхронизация
Источники синхросигнала Канал 1, канал 2, внешний
Режимы запуска развертки Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM)
Фильтры синхронизации Связь по перемен. или пост. току
Вход внешней синхронизации Оптически изолированный вход, кабель ITP120 (опция)
Сбор данных
Разрешение по вертикали 8 бит
Макс. частота дискретизации 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал)
Режимы сбора данных Выборка, пик. детектор (> 40 нс), сглаживание, накопление
Автоматические измерения
Функции по вертикали U (I) переменное, постоянное, переменное со смещением, пик,
дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды
Функции по горизонтали Частота, +/- коэф. заполнени, +/- ширина импульса, фаза
Мультиметр
Макс. пределы измерений 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ,
800 °C (с датчиком), 0…359°, 2…98 %, 1…10
Макс. разрешение 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 %
Базовая погрешность ± 0,5 % (постоянное напряжение)
Дополнительные функции Δ-измерения, автоудержание
Регистратор trEND PLOT
Режимы работы График мин / макс/ ср. с метками даты и времени
Источник сигнала Канал 1 (2), 1 и 2
Длительность записи 120 с (15 с/дел)…16 суток (48 ч/дел)
Общие данные
Память 2 осциллограммы, 10 профилей
ЖК дисплей 8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка
Напряжение питания Внешнее через сетевой адаптер
NiCd, макс. 4,5 ч
Габаритные размеры 232 х 115 х 50 мм
Масса 1,2 кг (с аккумулятором)
Комплект поставки Fluke 123 Сетевой адаптер / зарядное устройство; аккумулятор (4); делитель х10 (1, Fluke 124), экранированный кабель (2), насадка-крючок (2), измерительный провод (1), зажим «крокодил» (1), переходник «банан»-BNC (1)
