Fluke 124 представляет собой комбинированный многофункциональный осциллограф с электронным регистратором, позволяющим осуществлять непрерывную запись результатов измерений. Тестирование может производиться как разово, так в течение определенного периода времени. Сохранение и обработка полученных данных доступна посредством встроенных функций, а также при подключении осциллографа к ПК.

С помощью этого осциллографа может выполняться комплексная диагностика и отладка любой промышленной электроники, включая вычислительную технику и силовые приводы. Осциллограф Fluke 124 позволяет определять параметры самых сложных электронных устройств за один прием- с помощью технологии "подключайся и смотри". Наличие 2 автономных каналов с индивидуальными цифровыми преобразователями позволяют синхронно отслеживать причины и последствия возникновения неполадок в режиме реального времени.

Помимо идентификации электронного сигнала любой сложности и определения его комплексной характеристики Fluke 124 способен измерять параметры переменного и постоянного тока, выявлять неисправности конденсаторов и диодов, а также производить испытания цепи "на обрыв". Прибор воспринимает 33 гармоники, что позволяет выявлять практически любые дефекты в условиях нелинейных нагрузок и в диапазоне всех практически используемых частот. При исследовании силовых цепей и агрегатов доступны прямые измерения любых видов мощностей: полной, реактивной и кажущейся. Автоматически вычисляется и коэффициент мощности.

Осциллограф Fluke 124 оснащен широкоформатным дисплеем с подсветкой и скомпонован в прочном удобной формы. Диапазон рабочих температур 0-45°С. Габариты прибора 232х115х50мм, вес 1,2 кг.

Характерные особенности Fluke 124:

  • Возможность совместной работы с ПК, путем присоединения его через оптоэлектронный помехозащищенный интерфейс.
  • Питание прибора осуществляется как от аккумулятора, так и от сети.
  • Автоматическое распознавание сигнала, настройка режима и запуск осциллографа.
  • Высокая автономность прибора - до 7 часов беспрерывной работы.
  • Наличие в комплекте специального щупа для работы с высокочастотными сигналами.

Фотографии Fluke 124

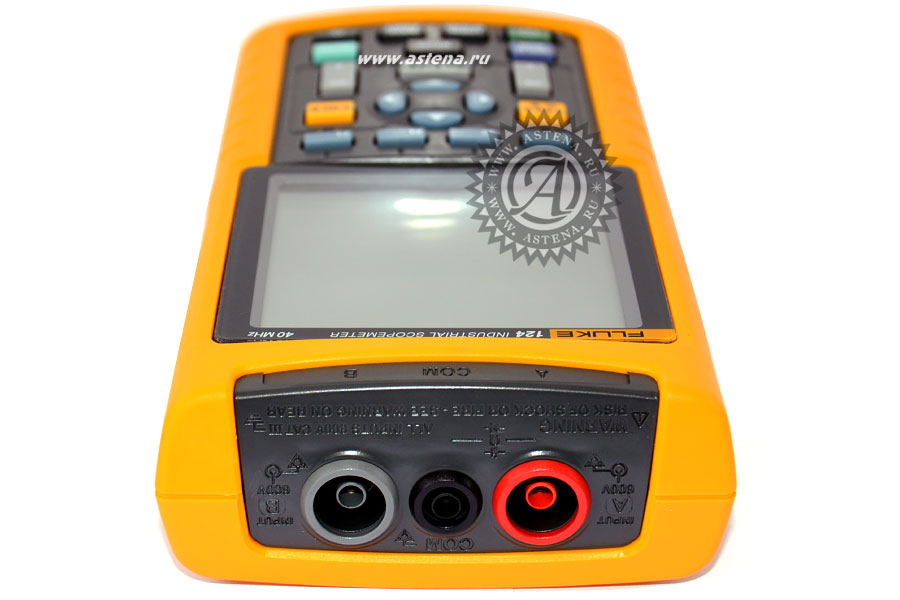

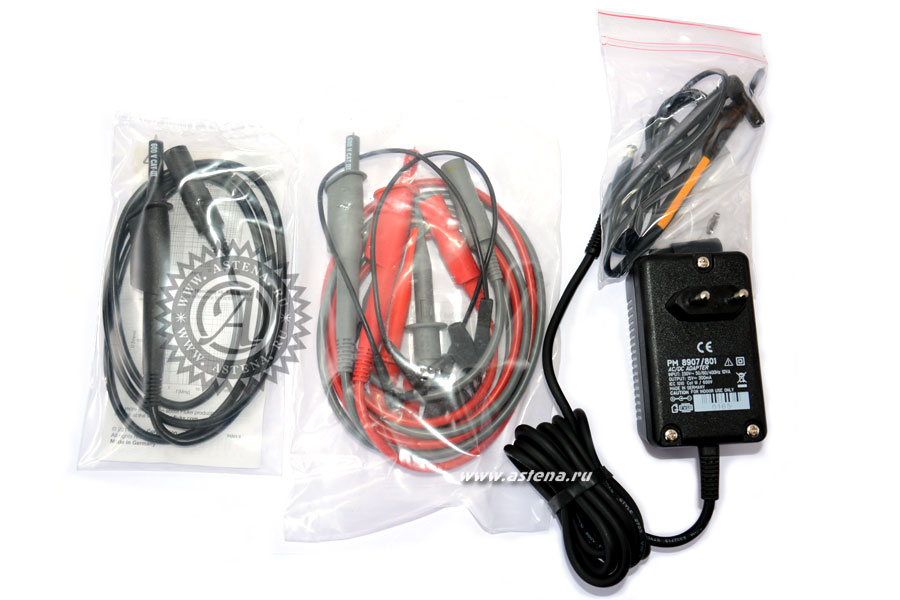

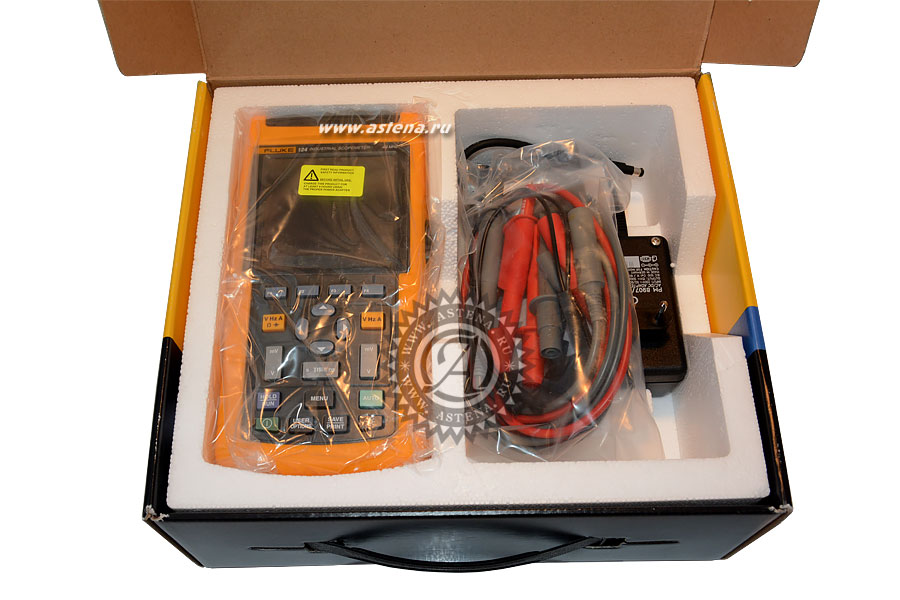

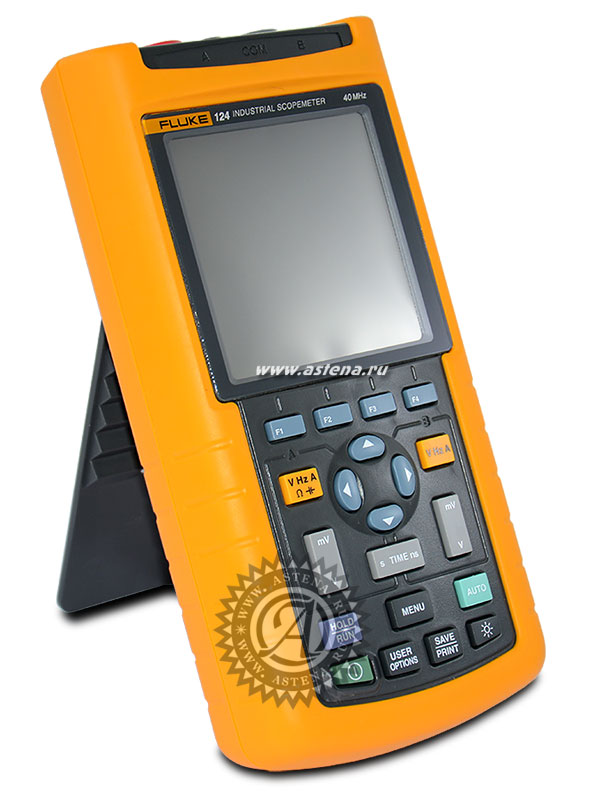

Упаковка осциллографа Fluke 124 Осциллограф Fluke 124 Стандартный комплект поставки Fluke 124 Фотография прибора Fluke 124

Производитель цифрового осциллографа Fluke 124 - компания Fluke Corporation (США)
FLUKE




Технические данные Fluke 124

Параметры Значения
Канал вертикального отклонения
Полоса пропускания (-3 дБ) 0…40 МГц
Коэф. отклонения (Коткл.) 5 мВ/дел…500 В/дел
Погрешность установки Коткл. ± (1 % + 0,05 х Коткл. )
Время нарастания < 8,75 нс
Входной импеданс 1 МОм / 20 пФ
Макс. входное напряжение 600 В ср. кв.
Режимы работы Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2
Канал горизонтального отклонения
Коэф. развертки (Кразв.) 10 нс/дел…5 с/дел
Погрешность установки Кразв. ± (0,1 % + 0,04 х Кразв. )
Режимы работы Основной, медленная развертка Roll (1…60 с/дел)
Синхронизация
Источники синхросигнала Канал 1, канал 2, внешний
Режимы запуска развертки Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM)
Фильтры синхронизации Связь по перемен. или пост. току
Вход внешней синхронизации Оптически изолированный вход, кабель ITP120 (опция)
Сбор данных
Разрешение по вертикали 8 бит
Макс. частота дискретизации 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал)
Режимы сбора данных Выборка, пик. детектор (> 40 нс), сглаживание, накопление
Автоматические измерения
Функции по вертикали U (I) переменное, постоянное, переменное со смещением, пик,
дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды
Функции по горизонтали Частота, +/- коэф. заполнени, +/- ширина импульса, фаза
Автоматические измерения
Один вертикальный курсор U макс/ мин/ ср., время от начала записи (Roll, trend Plot)
Два вертикальных курсора ΔU, ΔT, 1/ΔT, время между событиями (Roll, trend Plot)
Два горизонтальных курсора +/- пик, размах от +пика до -пика, время нарастания и спада
Мультиметр
Макс. пределы измерений 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ,
800 °C (с датчиком), 0…359°, 2…98 %, 1…10
Макс. разрешение 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 %
Базовая погрешность ± 0,5 % (постоянное напряжение)
Дополнительные функции Δ-измерения, автоудержание
Регистратор trEND PLOT
Режимы работы График мин / макс/ ср. с метками даты и времени
Источник сигнала Канал 1 (2), 1 и 2
Длительность записи 120 с (15 с/дел)…16 суток (48 ч/дел)
Общие данные
Память 20 осциллограмм + профили
ЖК дисплей 8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка
Напряжение питания Внешнее через сетевой адаптер
NiMH, макс. 6,5 ч
Габаритные размеры 232 х 115 х 50 мм
Масса 1,2 кг (с аккумулятором)
Комплект поставки Сетевой адаптер / зарядное устройство; аккумулятор (4); делитель х10 (1, Fluke 124), экранированный кабель (2), насадка-крючок (2), измерительный провод (1), зажим «крокодил» (1), переходник «банан»-BNC (1)
