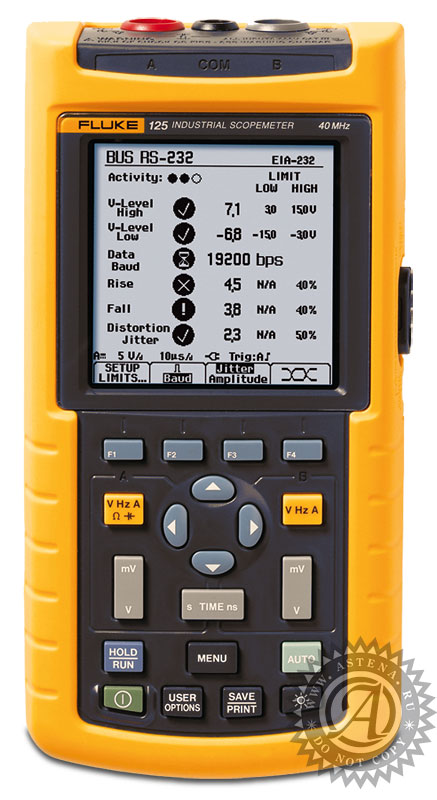

Цифровой осциллограф Fluke 125

Основные характеристики Fluke 125
Портативный осциллограф-мультиметр (ScopeMeter) Fluke 125 это развитие линейки 120-серии и добавление очередного инновационного продукта к ранее успешно зарекомендовавшим себя моделям 123 и 124. Компактный измерительный прибор Fluke 125 - оптимальное решение для поиска неисправностей на объектах современного промышленного производства, сервиса, ремонта, при монтаже, пуско-наладке и автомобильной диагностике.
Это надежный, мощный, интегрированный измерительный инструмент инженера или техника по эксплуатации ЭУ, совмещающий функции портативного 2-х кан. осциллографа, универсального мультиметра и цифрового регистратора в одном приборе.
Диапазон возможного применения Fluke 125 существенно расширяется за счёт внедрения 2-х дополнительных уникальных технических решений:
режима тестирования сигналов и оценки состояния шин
функции измерения электрической мощности в промышленных системах и электроустановках.

Программное обеспечение FlukeView® для Windows® (Fluke 123/S, 124/S, 125/S) помогает Вам добиться большего от прибора с помощью:
Документирования - передача форм сигналов и результатов измерений на ПК;
Архивирования - создание библиотеки форм сигналов со своими комментариями;
Анализа - произведение спектрального анализа, экспорт информации в другие аналитические программы.

Основные особенности Fluke 125
Двухканальный цифровой осциллограф (ScopeMeter) с полосой пропускания 40 МГц
Частота выборки 25 MS/S
Двухканальный цифровой мультиметр (true-rms) с разрядностью дисплея в 5000 отсчетов при точности 0,5%
Максимальная длина записи до 512 точек на канал
Функция курсорных измерений
Функция проверки состояния шин в промышленных системах
Дополнительные возможности измерения параметров питания
Режим измерения гармоник
Запоминание до 20 экранных и параметрических установок
Автоматические измерения 26 типов, включая напряжение DC, действующее напряжение AC, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, пик-фактор, дБВ, дБм, сопротивление, прозвонка цепей, характеристики диодов, емкость
Щуп с делителем напряжения VPS40 10:1
Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете
Оптически изолированный интерфейс RS-232 для ПК и принтера, ПО FlukeView® для работы под Windows (Fluke 123/S, 124/S, 125/S)
Жесткая ударопрочная конструкция корпуса, прочный компактный кейс
Сетевое питание: Адаптер/зарядное устройство в комплекте
Батарейное питание: 7 часов, NiMH
Размеры: 232 x 115 x 50 мм
Вес: 2 кг
Гарантийный срок: З года
Соответствие стандартам безопасности: Все входы прибора имеют защиту в соответствии со стандартом EN61010-1, CAT III 600 В. Регистрация по UL и CSA.

Дополнительные возможности измерения параметров питания Fluke 125
Типы измерений: Ватт, ВА вар, Коэффициент мощности (PF)
Конфигурация питания: Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник"
Измерения напряжения: Канал A с использованием STL120, щуп напряжения или прямой вход
Максимальное напряжение для гарантированной безопасности работы: Канал B с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами
Токоизмерительные клещи или чувствительность шунта: 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A

Режим измерения гармоник Fluke 125
Конвертация осциллограммы в изображение гармоник (с использованием быстрого преобразования Фурье, FFT) с показом амплитуд от 1-й до 33-й гармоники
Анализируемая осциллограмма: синусоида напряжения, синусоида тока или мощности, автоматическая генерация
Диапазон частоты гармоник:
Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц);
Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц);
Дисплей: гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока; амплитудные значения отображаются в % к основной гармонике
Измерения: относительное значение амплитуды отдельных гармоник THD (суммарное гармоническое искажение) в %r или %f
Производитель цифрового осциллографа Fluke 125 - компания Fluke Corporation (США)
FLUKE

Технические данные Fluke 125

Параметры Значения
Полоса пропускания 40 MHz
Максимальная частота выборки в режиме реального времени 25 MS/s
Максимальный объем записываемых данных (число точек для каждого входа) 512
Число входов 2
Чувствительность входа 5 мВ, 500 В/дел.
Дисплей и режимы его работы
Монохромный дисплей +
Режим отображения огибающих +
Запуск развертки
Режим запуска Connect-and-View™ +
По фронту, однократный, автоколебательный +
Видеосигналы +
Выбор определенной строки +
Внешний (• = стандартный, ITP120 - дополнительный) ITP120
Дополнительные функции
Курсоры +
Двойной вход TrendPlot™ +
Режим тестирования состояния шины +
Расширенные функции измерения мощности +
Сохранение настроек и содержимого экрана 20
Мультиметр истинных среднеквадратичных значений +
Компьютерная программа: FlukeView ScopeMeter (опционально) +
Безопасность, питание
EN61010-1 CAT III 600 V
Время работы от батареи (часы), тип 7, NiMH
Сетевой адаптер/зарядное устройство в комплекте +
Интерфейс для подключения к ПК и принтеру (дополнительный) +
